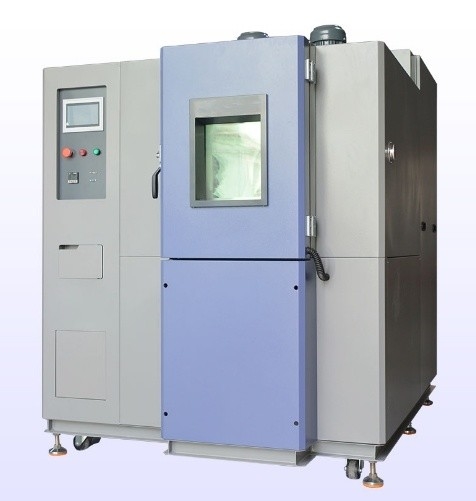

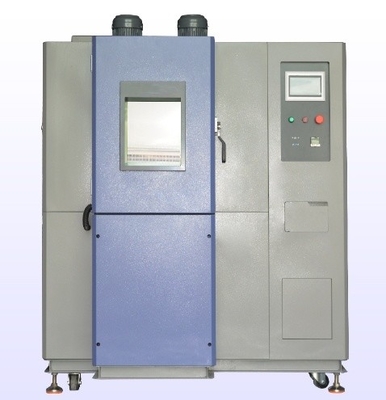

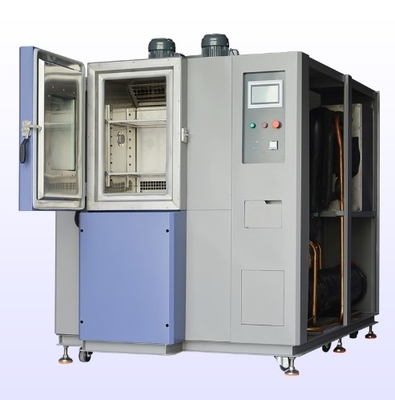

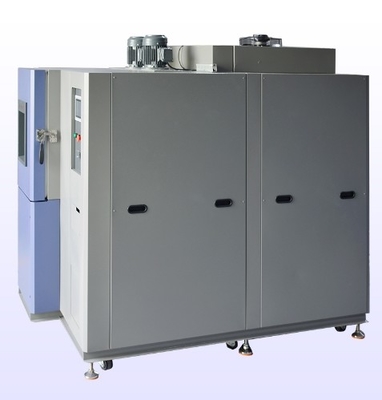

Präzisionssteuerung für die Schnellwärmekreislaufkammer für Waffenkomponenten

1Produktbezeichnung und Zweck

2. Produktmerkmale

Ultra-schnelle Wärmezyklusfähigkeit

• Hochgeschwindigkeits-Rampen
  • Die benutzerdefinierte Kammer ist in der Lage, extrem schnelle Temperaturänderungsraten zu erreichen, die typischerweise zwischen 20 °C/min und 150 °C/min liegen.Diese hohe Geschwindigkeit ist unerlässlich, um die Szenarien der realen Welt genau zu simulieren, in denen Waffenkomponenten plötzliche Temperaturschwankungen erleiden.Wenn beispielsweise eine Rakete während des Fluges von einem Kühllager in die heiße Atmosphäre abgefeuert wird, müssen sich die Komponenten schnell an die sich verändernden Temperaturen anpassen.Die Fähigkeit, die Temperaturänderungsrate präzise zu steuern, ermöglicht eine zuverlässige Prüfung der Reaktionen der Bauteile auf solche thermischen Transienten.
• Weiter Temperaturbereich
  • Der Temperaturbereich der benutzerdefinierten Kammer reicht von - 60 °C bis + 250 °C.Diese breite Palette umfasst die extremen Temperaturbedingungen, denen Waffenkomponenten in verschiedenen militärischen Anwendungen begegnen können.Bei Betrieb bei kaltem Wetter können Bauteile längere Zeit Temperaturen unter Null ausgesetzt sein.während eines Kampfes mit hoher Intensität oder während des Einsatzes bestimmter Waffen mit hoher Energie, Komponenten sehr hohe Temperaturen erreichen können.Die Fähigkeit der Kammer, diese extremen Temperaturen zu erreichen, ermöglicht eine umfassende Prüfung der Leistung der Komponenten unter allen relevanten thermischen Bedingungen.

Präzise Temperaturkontrolle

• Genaue Temperaturregelung
  • Trotz des schnellen thermischen Zyklus hält die benutzerdefinierte Kammer eine hohe Temperaturgenauigkeit aufrecht, typischerweise innerhalb von ± 0,1 °C.Diese Präzision ist entscheidend, da selbst die geringste Temperaturänderung erhebliche Auswirkungen auf die Leistung von Waffenkomponenten haben kann.Bei elektronischen Komponenten, die beispielsweise in Zielsystemen verwendet werden, können kleine Temperaturänderungen die Genauigkeit von Sensoren und die Leistung von Mikroprozessoren beeinträchtigen.Durch eine genaue Temperaturregelung, sind die Testergebnisse zuverlässig und konsistent und ermöglichen eine aussagekräftige Analyse des Verhaltens der Bauteile unter unterschiedlichen Wärmezyklen.
• Gleichmäßige Temperaturverteilung
  • Das Innere der benutzerdefinierten Kammer ist so ausgelegt, daß eine gleichmäßige Temperaturverteilung im gesamten Prüfvolumen gewährleistet ist.mit einer Leistung von mehr als 10 Watt,, arbeiten zusammen, um sicherzustellen, dass die Temperaturänderung innerhalb der Kammer typischerweise innerhalb von ± 0,5 °C liegt. Diese Einheitlichkeit ist für eine genaue Prüfung unerlässlich,Vor allem bei Komponenten mit komplexer Form oder großer Größe.Es stellt sicher, dass alle Teile der Waffenausrüstung den gleichen Temperaturbedingungen ausgesetzt sind, wodurch eventuelle Verzerrungen in den Testergebnissen beseitigt werden.

Anpassungsfähige Testprofile

• Programmierbare Wärmezyklen
  • Die Betreiber haben die Flexibilität, hochgradig anpassbare Prüfprofile zu erstellen, die komplexe und realistische Wärmeübergangsszenarien simulieren.Diese Profile können mehrere Zyklen schneller Temperaturänderungen umfassen, plötzliche Temperatursprünge oder schrittweise Erhöhungen, je nach den spezifischen Anforderungen des zu prüfenden Bauteils.Ein Prüfprofil kann so konzipiert werden, dass die Temperaturänderungen, die ein Schusswaffenfass während einer kontinuierlichen Schussfolge erlebt, nachgeahmt werden, einschließlich des anfänglichen Kühlzustands, der schnellen Erwärmung während des Brennens und der anschließenden Abkühlung.
  • Die Fähigkeit, diese benutzerdefinierten Testprofile zu programmieren, ermöglicht eine umfassendere Bewertung der Leistung der Komponenten unter realen Bedingungen.Es ermöglicht es den Herstellern, mögliche Probleme zu erkennen, die während der tatsächlichen Verwendung auftreten können, und Strategien zur Behebung dieser Probleme zu entwickeln., z. B. zur Verbesserung der Wärmebeständigkeit von Materialien oder zur Verbesserung der thermischen Steuerung des Bauteils.
• Komponente - spezifische Anpassung
  • Die Kammer kann angepasst werden, um den spezifischen Abmessungen und Anforderungen verschiedener Waffenkomponenten gerecht zu werden.Spezielle Vorrichtungen und Halterungen können so konstruiert werden, dass die Bauteile während der Prüfung sicher an Ort und Stelle gehalten werden, um die richtige Ausrichtung und Exposition gegenüber den thermischen Zyklen sicherzustellen.Ein individuell entworfenes Leuchten kann verwendet werden, um es horizontal zu halten und eine gleichmäßige Temperaturverteilung entlang seiner Länge zu gewährleistenDarüber hinaus kann die Kammer mit maßgeschneiderten Überwachungssystemen ausgestattet werden, um die wichtigsten Leistungsparameter der Komponenten wie Spannung, Dehnung, elektrische Leitfähigkeit,und mechanische Eigenschaften, während der Thermalzyklusprüfungen.

Sicherheitsmerkmale

• Schutz vor Übertemperaturen
  • Die benutzerdefinierte Kammer ist mit fortschrittlichen Temperaturschutzsystemen ausgestattet.Das System schaltet automatisch die Heiz- oder Kühlelemente aus, um Schäden an den Waffenkomponenten und der Kammer selbst zu vermeiden.Diese Funktion gewährleistet die Sicherheit des Testprozesses und schützt wertvolle militärische Ausrüstung vor Zerstörung durch Überhitzung.
• Elektrische und mechanische Sicherheitsmaßnahmen
  • Angesichts der Art der Waffenkomponenten, die häufig Hochspannungselektronik und schwere mechanische Teile beinhalten,Die Kammer ist mit strengen elektrischen und mechanischen Sicherheitsmaßnahmen ausgelegt.Dazu gehören eine ordnungsgemäße Erdung, Überstromschutz, Kurzschlussschutz und mechanische Sicherheitsvorkehrungen zur Verhinderung von Unfällen beim Laden und Entladen von Komponenten.Diese Sicherheitsvorrichtungen schützen die Bediener vor möglichen Gefahren und gewährleisten den zuverlässigen Betrieb der Prüfkammer und der zu prüfenden Bauteile..
• Explosionssicherheit und Kompatibilität mit gefährlichen Umgebungen
  • Einige Komponenten von Waffenausrüstungen können explosive oder brennbare Stoffe enthalten oder in Umgebungen mit potenziellen Gefahren getestet werden müssen.Die benutzerdefinierte Kammer ist explosionssicher und für gefährliche Umgebungen geeignet.Sie ist aus explosionsbeständigen Materialien gebaut und ihre elektrischen Systeme sind so ausgelegt, daß eine Entzündung von brennbaren Stoffen verhindert wird.die Kammer kann mit Gasdetektions- und Lüftungssystemen ausgestattet werden, um bei Freisetzung gefährlicher Gase eine sichere Prüfumgebung zu gewährleisten;.

Benutzerfreundlicher Betrieb und Überwachung

• Intuitive Steuerungsschnittstelle
  • Die benutzerdefinierte Kammer ist mit einer intuitiven Steuerungsoberfläche ausgestattet, die den Bedienprozess vereinfacht.wie z. B. TemperaturänderungsratenEs gibt auch eine klare Anzeige des aktuellen Teststatus, einschließlich der tatsächlichen Temperatur, der abgelaufenen Testzeit und etwaiger Fehlermeldungen.Die benutzerfreundliche Konstruktion sorgt dafür, dass auch Bediener mit begrenztem technischem Fachwissen effizient Tests an Waffenkomponenten durchführen können.
• Fernüberwachung und Fernsteuerung
  • Viele Modelle der benutzerdefinierten Kammer bieten Fernüberwachungs- und Steuerungsmöglichkeiten.Da sie es ermöglicht, die Prüfung sicher und kontrolliert durchzuführen,Militärpersonal kann den Testfortschritt überwachen und die Testparameter von einem entfernten Ort aus wie einem Kommandozentrum oder einem sicheren Labor anpassen.Dies ist besonders nützlich für Langzeitversuche oder bei der Behandlung von Komponenten, die während der Prüfung potenzielle Risiken darstellen können.Fernüberwachung und -steuerung ermöglichen eine rechtzeitige Intervention im Falle von Problemen und sorgen für einen reibungslosen und effizienten Ablauf des Prüfprozesses.

3. Spezifische Parameter

• Modell	FC-150	FC-270	FC-456	FC-1000
  Innenräume ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Außendimensionen ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Innenmaterial	#304 Edelstahl
  Außenmaterial	Pulverbeschichtet aus #304 Edelstahl
  Temperaturbereich	+ 150 °C ~ - 70 °C
  Temperaturlösung °C	0.01
  Temperaturstabilität in °C	±0.3
  Hohe Temperatur °C	100	100	100	100
  Aufheizzeit (min)	20	30	30	30
  Niedrige Temperatur	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Kühlzeit (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Luftzirkulationssystem	Mechanische Konvektionsanlage
  Kühlsystem	Importierte Kompressoren, Flossenverdampfer, Gaskondensatoren
  Heizungsanlage	Sus304 Edelstahl Hochgeschwindigkeitsheizung
  Steuerung	Berührungspaneel
  Anforderungen an die elektrische Energie	3 Phasen 380V ± 10% 50/60Hz
  Sicherheitsvorrichtung	Glasfenster, Prüfloch 50 mm, Aktionsanzeigelampe, Boxbeleuchtung, Zwischenschichtrack* 2 Stück, Lastschutz des Schaltkreislaufsystems, Lastschutz des Kompressors, Lastschutz des Steuerungssystems,Lastschutz der Heizungsanlage, Übertemperaturbelastungsschutz, Fehleranzeigelampe

4. Produktfunktionen

• Leistungsbewertung
  • Durch die Schnelle thermische Zyklen von Waffenkomponenten hilft die eigene Kammer, ihre Leistung unter dynamischen Bedingungen zu bewerten.PräzisionIn einem Raketenlenksystem können beispielsweise schnelle Temperaturänderungen die Leistung der Trägheitsnavigationssensoren und der Kommunikationssysteme beeinträchtigen.Durch Messung dieser Parameter, können die Hersteller verstehen, wie sich die Leistung der Komponenten beeinflusst und Verbesserungen vornehmen, um ihre allgemeine Wirksamkeit zu verbessern.
• Zuverlässigkeitsprüfung
  • Die benutzerdefinierte Kammer kann verwendet werden, um die Zuverlässigkeit von Waffenkomponenten unter schnellen thermischen Zyklen zu testen.Wiederholte Exposition gegenüber extremen Temperaturschwankungen kann zu Belastungen der inneren Strukturen der Bauteile führen, wie z. B. die Metalllegierungen in Schusswaffengießern, die elektronischen Schaltkreise in Zielgeräten und die Dichtungen in Munitionslagern.Durch mehrfache Zyklen von Temperaturänderungen, können die Hersteller mögliche Schwachstellen erkennen und die Haltbarkeit der Bauteile verbessern.Dies trägt dazu bei, daß die Bauteile den Belastungen des langfristigen Einsatzes im Kampf ohne Fehlfunktionen standhalten können..
• Analyse der thermischen Bewirtschaftung
  • Ein wirksames thermisches Management ist entscheidend für die Leistungsfähigkeit und Lebensdauer von Waffenkomponenten.Die benutzerdefinierte Kammer ermöglicht es den Herstellern, das thermische Verhalten dieser Komponenten unter verschiedenen Thermischen Zyklus-Szenarien zu analysierenDurch die Überwachung der Temperaturverteilung innerhalb der Komponenten und der Wärmeabbau-Eigenschaften können sie das thermische Managementsystem optimieren, z. B. durch die Verbesserung des Wärmeabwasseraufbaus,Verbesserung der DämmstoffeDies hilft, die Auswirkungen der Temperatur auf die Leistung der Komponenten zu verringern und ihre Lebensdauer zu verlängern.
• Kompatibilitätsprüfung
  • In einem Waffensystem müssen verschiedene Komponenten harmonisch zusammenarbeiten.Die Kommission hat die Kommission aufgefordert, im Hinblick auf die Einführung eines neuen elektronischen Zielsystems in eine bestehende FeuerwaffeDurch schnelle thermische Zyklen können die Hersteller sicherstellen, daß diese Komponenten bei unterschiedlichen Temperaturbedingungen einen stabilen Betrieb und eine ordnungsgemäße Funktionalität beibehalten.Dies hilft, Kompatibilitätsprobleme zu vermeiden, die zu Systemstörungen oder einer verringerten Wirksamkeit in Kampfsituationen führen könnten..

5. Produktion und Qualitätssicherung

• Strenge Herstellungsprozesse
  • Die Herstellung der kundenspezifischen, schnellen thermischen Zykluskammer erfolgt nach strengen Qualitätskontrollverfahren.von der Karosserie der Kammer und den Isolationsmaterialien bis zu den Temperatursensoren, Steuerelektronik und Luftzirkulationssysteme, wird von zuverlässigen Lieferanten bezogen und sorgfältig geprüft und getestet.
  • Der Montageprozess wird von hochqualifizierten Technikern in einer sauberen und kontrollierten Umgebung durchgeführt.Die Kammer wird während der Produktion in mehreren Phasen kalibriert und überprüft, um ihre Genauigkeit und Leistung zu gewährleisten.Dazu gehören die Prüfung des Temperaturregelungssystems, die Leistung der Luftzirkulation und die Funktionalität aller Sicherheitsvorrichtungen.
• Zertifizierung und Validierung der Qualität
  • Unsere kundenspezifische, schnelle Wärmekreislaufkammer hat entsprechende Qualitätszertifikate erhalten, wie z. B. ISO-Standards für Umweltprüfgeräte und spezifische Standards der Militärindustrie.Es wurde auch von unabhängigen militärischen Prüflabors validiert, um sicherzustellen, dass es den strengen Anforderungen des Militärs entspricht und genaue und zuverlässige Testergebnisse liefert..
  • Wir aktualisieren und verbessern unser Produkt kontinuierlich, basierend auf den neuesten technologischen Fortschritten und militärischen Anforderungen.Dies stellt sicher, dass unsere kundenspezifische schnelle thermische Zykluskammer an der Spitze der Waffentechnologie steht..

6Anwendungsbereiche und Erfolgsgeschichten

• Entwicklung der Raketenkomponente
  • Eine militärische Forschungs - und Entwicklungsorganisation entwickelte eine neue Langstreckenrakete.Die Komponenten des Führungssystems der Rakete wurden in der benutzerdefinierten Schnellgeschwindigkeits-Wärmezykluskammer getestet, um ihre Leistung bei schnellen Temperaturänderungen zu bewertenDie Tests ergaben, dass die Mikroelektronik des Führungssystems bei hohen Temperaturen anfällig für Fehlfunktionen war.die Agentur verbesserte die Wärmeabbau-Konstruktion und wählte mehr hitzebeständige elektronische Komponenten ausDas neue Führungssystem bestand alle nachfolgenden Tests und sorgte für eine genauere Navigation, selbst unter den extremen Temperaturbedingungen, die während des Fluges der Rakete auftraten.
• Optimierung des Schusswaffenfasses
  • Ein Feuerwaffenhersteller wollte die Langlebigkeit und Leistungsfähigkeit seiner Schusswaffenfässer verbessern.Die Fässer wurden in der benutzerdefinierten Kammer getestet, um die thermische Belastung zu simulieren, die sie während des kontinuierlichen Brennens erfahren würdenDie Tests zeigten, dass die Fässer bei hohen Temperaturen anfällig für Verformung und Verschleiß waren.Die aktualisierten Fässer bestanden alle Prüfungen und lieferten eine bessere Genauigkeit und eine längere Lebensdauer, auch unter intensiven Feuerbedingungen.
• Nachtsicht-Goggel-Kompatibilitätsprüfung
  • Eine Militäreinheit integrierte ein neues Nachtsicht-System in ihre vorhandene Waffe.Die Nachtsichtbrille und die Waffenteile wurden in der speziellen, schnellen Wärmezykluskammer getestet, um ihre Kompatibilität unter schnellen Temperaturänderungen zu bewerten.Die Tests zeigten einige elektrische Störprobleme zwischen den Brillen und den elektrischen Systemen der Waffe bei niedrigen Temperaturen.Die Einheit arbeitete mit den Herstellern, um die elektrischen Parameter anzupassen und Abschirmungsmaßnahmen hinzuzufügenDas integrierte System hat alle Tests bestanden und bietet auch bei kaltem Wetter eine zuverlässige Nachtzielfähigkeit.
