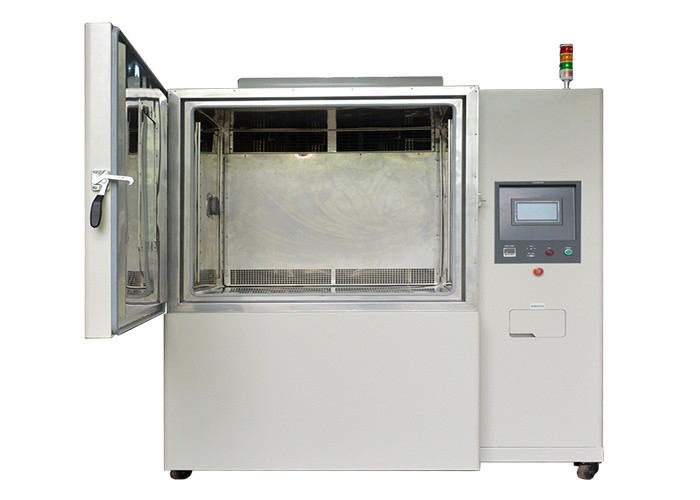

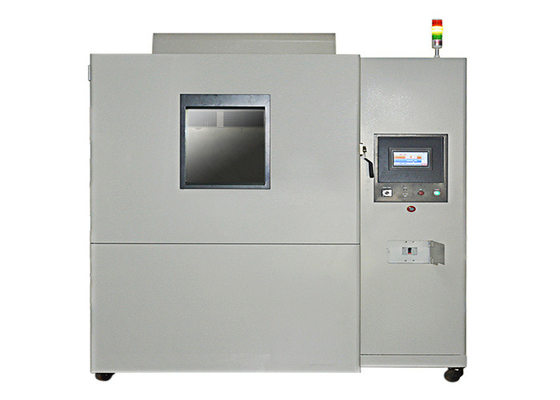

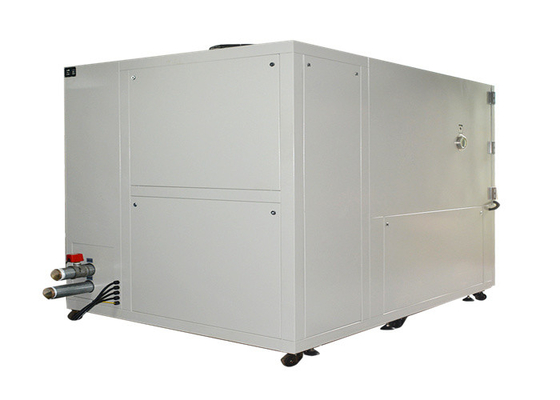

Schnellgeschwindigkeits-Klimatische Prüfkammer Großvolumen für Windenergieanlagen

1Produktbezeichnung und Zweck

2. Produktmerkmale

Ultra-schnelle Wärmezyklusfähigkeit

• Hochgeschwindigkeits-Rampen
  • Die benutzerdefinierte Kammer kann extrem schnelle Temperaturänderungsraten erreichen, die in der Regel zwischen 15 °C/min und 100 °C/min liegen.Diese hohe Geschwindigkeit ist von entscheidender Bedeutung für die genaue Simulation der realen Szenarien, in denen Windenergieanlagen plötzliche Temperaturschwankungen erleben.Wenn beispielsweise eine Kaltfront durch einen Windpark fließt, kann die Temperatur der Turbinenkomponenten in kurzer Zeit deutlich sinken.Die Fähigkeit, die Temperaturänderungsrate präzise zu steuern, ermöglicht eine zuverlässige Prüfung der Reaktionen der Bauteile auf solche thermischen Transienten.
• Weiter Temperaturbereich
  • Der Temperaturbereich der benutzerdefinierten Kammer reicht von - 70 °C bis + 150 °C.Dieser breite Bereich umfasst die extremen Temperaturbedingungen, denen Windenergieanlagen an verschiedenen geographischen Standorten und Betriebsumgebungen ausgesetzt sein können.In kalten Gebieten können Turbinen länger unter Null arbeiten, während in heißen und trockenen Gebieten Komponenten hohen Temperaturen ausgesetzt sein können.Die Fähigkeit der Kammer, diese extremen Temperaturen zu erreichen, ermöglicht eine umfassende Prüfung der Leistung der Ausrüstung unter allen relevanten thermischen Bedingungen.

Präzise Temperaturkontrolle

• Genaue Temperaturregelung
  • Trotz des schnellen thermischen Zyklus hält die benutzerdefinierte Kammer eine hohe Temperaturgenauigkeit aufrecht, typischerweise innerhalb von ± 0,5 °C.Diese Präzision ist von entscheidender Bedeutung, da selbst geringe Temperaturunterschiede erhebliche Auswirkungen auf die Leistung von Windenergieanlagen haben könnenSo können beispielsweise Temperaturänderungen die mechanischen Eigenschaften von Turbinenblättern, die Schmierung von Getriebe und den Wirkungsgrad von Generatoren beeinflussen.die Testergebnisse sind zuverlässig und konsistent, die eine aussagekräftige Analyse des Verhaltens der Bauteile unter verschiedenen Wärmezyklen ermöglicht.
• Gleichmäßige Temperaturverteilung
  • Das Innere der benutzerdefinierten Kammer ist so ausgelegt, daß eine gleichmäßige Temperaturverteilung im gesamten Prüfvolumen gewährleistet ist.mit einer Leistung von mehr als 10 Watt,, zusammenarbeiten, um sicherzustellen, dass die Temperaturänderung in der Kammer typischerweise ± 1 °C beträgt. Diese Einheitlichkeit ist für eine genaue Prüfung unerlässlich,Vor allem bei Großkomponenten oder komplexen Baugruppen.Sie stellt sicher, daß alle Teile der Windenergieanlage den gleichen Temperaturbedingungen ausgesetzt sind und so alle Verzerrungen bei den Testergebnissen beseitigt werden.

Anpassungsfähige Testprofile

• Programmierbare Wärmezyklen
  • Die Betreiber haben die Flexibilität, hochgradig anpassbare Prüfprofile zu erstellen, die komplexe und realistische Wärmeübergangsszenarien simulieren.Diese Profile können mehrere Zyklen schneller Temperaturänderungen umfassen, plötzliche Temperatursprünge oder schrittweise Temperaturanstiege, je nach den spezifischen Anforderungen der zu prüfenden Ausrüstung.Ein Prüfprofil kann entworfen werden, um die Temperaturänderungen nachzuahmen, die eine Windkraftanlage über ein Jahr an einem bestimmten Ort erlebt., einschließlich saisonaler Schwankungen, täglicher Temperaturschwankungen und extremer Temperaturereignisse.
  • Die Fähigkeit, diese benutzerdefinierten Testprofile zu programmieren, ermöglicht eine umfassendere Bewertung der Leistung der Geräte unter realen Bedingungen.Es ermöglicht es den Herstellern, mögliche Probleme zu erkennen, die während der tatsächlichen Verwendung auftreten können, und Strategien zur Behebung dieser Probleme zu entwickeln., z. B. zur Verbesserung des thermischen Managements der Ausrüstung oder zur Verbesserung der Haltbarkeit ihrer Komponenten.
• Komponente - spezifische Anpassung
  • Die Kammer kann angepasst werden, um den spezifischen Abmessungen und Anforderungen verschiedener Komponenten der Windenergieerzeugung gerecht zu werden.Spezielle Vorrichtungen und Halter können so konstruiert werden, daß sie große Turbinenblätter festhaltenDiese Vorrichtungen sind so konzipiert, daß sie die tatsächlichen Anlage- und Betriebsbedingungen so genau wie möglich wiedergeben.die Kammer kann mit maßgeschneiderten Überwachungssystemen zur Messung der wichtigsten Leistungsparameter der Komponenten ausgestattet werden, wie Belastung, Dehnung, Vibration und elektrische Leistung, während der Thermozyklusprüfungen.

Sicherheitsmerkmale

• Schutz vor Übertemperaturen
  • Die benutzerdefinierte Kammer ist mit fortschrittlichen Temperaturschutzsystemen ausgestattet.Das System schaltet automatisch die Heiz- oder Kühlelemente aus, um Schäden an der Windenergieanlage und der Kammer selbst zu vermeiden.Diese Funktion gewährleistet die Sicherheit des Prüfprozesses und schützt wertvolle Geräte vor Zerstörung durch Überhitzung.
• Mechanische und elektrische Sicherheitsmaßnahmen
  • Angesichts der großen und elektrischen Größenordnung der Windenergieanlagen ist die Kammer mit strengen mechanischen und elektrischen Sicherheitsmaßnahmen ausgelegt.Dies schließt eine ordnungsgemäße Verankerung und Unterstützung von schweren Bauteilen ein, Überlastschutz für mechanische Systeme und elektrische Sicherheitsmerkmale wie eine ordnungsgemäße Erdung, Überstromschutz und Kurzschlussschutz.Diese Sicherheitsvorrichtungen schützen die Bediener vor potenziellen Gefahren und gewährleisten den zuverlässigen Betrieb der Prüfkammer und der zu prüfenden Ausrüstung..
• Brandschutz- und Feuerlöschsysteme
  • Windenergieanlagen enthalten elektrische Komponenten und Schmierstoffe, die unter bestimmten Bedingungen ein Brandrisiko darstellen können.Die Zollkammer ist mit Brandschutz- und Löschsystemen ausgestattet, um dieses Risiko zu minimieren.Diese Systeme können Feuerbeständige Materialien in der Konstruktion der Kammer, Rauchmelder und automatische Feuerlöscher umfassen.Das System kann die Flammen schnell erkennen und löschen., der die Ausrüstung und die Prüfstelle schützt.

Benutzerfreundlicher Betrieb und Überwachung

• Intuitive Steuerungsschnittstelle
  • Die benutzerdefinierte Kammer ist mit einer intuitiven Steuerungsoberfläche ausgestattet, die den Bedienprozess vereinfacht.wie z. B. TemperaturänderungsratenEs gibt auch eine klare Anzeige des aktuellen Teststatus, einschließlich der tatsächlichen Temperatur, der abgelaufenen Testzeit und etwaiger Fehlermeldungen.Die benutzerfreundliche Gestaltung stellt sicher, dass auch Betreiber mit begrenztem technischem Fachwissen effizient Tests an Windenergieanlagen durchführen können.
• Fernüberwachung und Fernsteuerung
  • Viele Modelle der benutzerdefinierten Kammer bieten Fernüberwachungs- und Steuerungsmöglichkeiten.Da es ihnen ermöglicht, den Testfortschritt zu überwachen und die Prüfparameter von einem entfernten Standort aus anzupassenDies ist besonders nützlich für Langzeituntersuchungen oder wenn mehrere Tests gleichzeitig durchgeführt werden.Fernüberwachung und Fernsteuerung ermöglichen rechtzeitige Intervention bei Problemen, um den reibungslosen und effizienten Ablauf des Prüfverfahrens zu gewährleisten.

3. Spezifische Parameter

• Modell	FC-150	FC-270	FC-456	FC-1000
  Innenräume ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Außendimensionen ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Innenmaterial	#304 Edelstahl
  Außenmaterial	Pulverbeschichtet aus #304 Edelstahl
  Temperaturbereich	+ 150 °C ~ - 70 °C
  Temperaturlösung °C	0.01
  Temperaturstabilität in °C	±0.3
  Hohe Temperatur °C	100	100	100	100
  Aufheizzeit (min)	20	30	30	30
  Niedrige Temperatur	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Kühlzeit (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Luftzirkulationssystem	Mechanische Konvektionsanlage
  Kühlsystem	Importierte Kompressoren, Flossenverdampfer, Gaskondensatoren
  Heizungsanlage	Sus304 Edelstahl Hochgeschwindigkeitsheizung
  Steuerung	Berührungspaneel
  Anforderungen an die elektrische Energie	3 Phasen 380V ± 10% 50/60Hz
  Sicherheitsvorrichtung	Glasfenster, Prüfloch 50 mm, Aktionsanzeigelampe, Boxbeleuchtung, Zwischenschichtrack* 2 Stück, Lastschutz des Schaltkreislaufsystems, Lastschutz des Kompressors, Lastschutz des Steuerungssystems,Lastschutz der Heizungsanlage, Übertemperaturbelastungsschutz, Fehleranzeigelampe

4. Produktfunktionen

• Leistungsbewertung
  • Durch die schnelle thermische Bewegung von Windenergieanlagen kann die eigene Kammer ihre Leistung unter dynamischen Bedingungen beurteilen.Dies umfasst die Beurteilung von Parametern wie Leistung, Effizienz, mechanische Integrität und elektrische Eigenschaften. So können schnelle Temperaturänderungen die aerodynamische Leistung von Turbinenblättern, das Getriebeverhältnis von Getrieben,und die elektrische Leistung von GeneratorenDurch die Messung dieser Parameter können die Hersteller verstehen, wie sich die Leistung der Ausrüstung beeinflusst und Verbesserungen vornehmen, um ihre allgemeine Effizienz zu verbessern.
• Zuverlässigkeitsprüfung
  • Die benutzerdefinierte Kammer kann verwendet werden, um die Zuverlässigkeit von Anlagen zur Erzeugung von Windkraft unter schnellen Wärmezyklen zu testen.Wiederholte Exposition gegenüber extremen Temperaturschwankungen kann zu Belastungen der inneren Strukturen der Geräte führenDurch mehrfache Zyklen von Temperaturänderungen wird die Ausrüstung durch die Verwendung vonHersteller können potenzielle Schwachstellen erkennen und die Haltbarkeit der Ausrüstung verbessernDies trägt dazu bei, daß die Ausrüstung den Härten des langfristigen Gebrauchs unter verschiedenen Umgebungsbedingungen standhält, ohne dass sie fehlerhaft funktioniert.
• Analyse der thermischen Bewirtschaftung
  • Ein wirksames thermisches Management ist für die Leistung und Lebensdauer von Windenergieanlagen von entscheidender Bedeutung.Die benutzerdefinierte Kammer ermöglicht es den Herstellern, das thermische Verhalten dieser Komponenten unter verschiedenen Thermischen Zyklus-Szenarien zu analysierenDurch die Überwachung der Temperaturverteilung innerhalb der Komponenten und der Wärmeabbau-Eigenschaften können sie das Wärmemanagementsystem optimieren.Die Anlage ist in der Lage, die Anlage zu vergrößern., die Isolierung elektrischer Komponenten zu verbessern oder effizientere Schmierstrategien umzusetzen.Dies trägt dazu bei, die Auswirkungen der Temperatur auf die Leistung der Ausrüstung zu verringern und ihre Lebensdauer zu verlängern.
• Kompatibilitätsprüfung
  • In einer Windenergieanlage müssen verschiedene Komponenten harmonisch zusammenarbeiten.mit einer Breite von mehr als 20 mm,, dem Getriebe und dem Generator oder dem Steuerungssystem und dem Stromnetz.die Hersteller können sicherstellen, dass sie bei unterschiedlichen Temperaturbedingungen einen stabilen Betrieb und eine ordnungsgemäße Funktionalität beibehalten können. Dies hilft, Kompatibilitätsprobleme zu vermeiden, die zu Systemfehlern oder einer Verringerung der Effizienz führen könnten.

5. Produktion und Qualitätssicherung

• Strenge Herstellungsprozesse
  • Die Herstellung der kundenspezifischen, schnellen thermischen Zykluskammer erfolgt nach strengen Qualitätskontrollverfahren.von der Karosserie der Kammer und den Isolationsmaterialien bis zu den Temperatursensoren, Steuerelektronik und Luftzirkulationssysteme, wird von zuverlässigen Lieferanten bezogen und sorgfältig geprüft und getestet.
  • Der Montageprozess wird von hochqualifizierten Technikern in einer sauberen und kontrollierten Umgebung durchgeführt.Die Kammer wird während der Produktion in mehreren Phasen kalibriert und überprüft, um ihre Genauigkeit und Leistung zu gewährleisten.Dazu gehören die Prüfung des Temperaturregelungssystems, die Leistung der Luftzirkulation und die Funktionalität aller Sicherheitsvorrichtungen.
• Zertifizierung und Validierung der Qualität
  • Unsere kundenspezifische, schnelle thermische Zykluskammer hat entsprechende Qualitätszertifikate erhalten, wie z. B. ISO-Standards für Umweltprüfungsgeräte und spezifische Standards für die Windenergieindustrie.Es wurde auch von unabhängigen Prüflaboratorien validiert, um sicherzustellen, dass es den Industriestandards entspricht und genaue und zuverlässige Testergebnisse liefert..
  • Wir aktualisieren und verbessern unser Produkt kontinuierlich, basierend auf den neuesten technologischen Fortschritten und Kundenfeedback.Dies stellt sicher, dass unsere kundenspezifische schnelle Wärmekreislaufkammer an der Spitze der Testtechnologie für Windenergieanlagen steht..

6Anwendungsbereiche und Erfolgsgeschichten

• Entwicklung von Turbinenblättern
  • Ein Hersteller von Windkraftanlagen entwickelte eine neue, leichte und robuste Klinge.Die Klinge wurde in der speziellen, schnellen Wärmezykluskammer getestet, um ihre Leistung bei schnellen Temperaturänderungen zu bewertenDie Tests ergaben, dass die Verbundwerkstoffe der Klinge bei niedrigen Temperaturen anfällig für Delamination waren.Der Hersteller hat die Harzformulation und den Herstellungsprozess angepasst, um die Haftung zwischen den Schichten zu verbessern.Die neue Klinge bestand alle nachfolgenden Tests und zeigte eine bessere Widerstandsfähigkeit gegen thermische Belastungen, was ihre langfristige Leistungsfähigkeit in kalten Umgebungen gewährleistet.
• Optimierung der Getriebe
  • Ein Windkraftunternehmen hatte häufige Ausfälle der Getriebe seiner Turbinen.Die Getriebe wurden in einer speziellen Kammer getestet, um die thermische Belastung zu simulieren, die sie bei realen Anwendungen erfahren würden.Die Prüfungen zeigten, daß das Schmiersystem des Getriebes bei hohen Temperaturen nicht wirksam war, was zu einem erhöhten Verschleiß führte.Verwenden Sie ein wärmebeständiges Schmiermittel und verbessern Sie den KühlmechanismusDie aktualisierten Getriebe haben alle Prüfungen bestanden und einen zuverlässigeren Betrieb gewährleistet, wodurch die Wartungskosten und die Ausfallzeiten der Windkraftanlagen reduziert wurden.
• Prüfung der Systemkompatibilität
  • Ein Windparkbetreiber plante, sein Windenergieanlagensystem zu modernisieren.wurden in der speziellen, schnellen Wärmekreislaufkammer getestet, um ihre Kompatibilität unter schnellen Temperaturänderungen zu bewertenBei den Prüfungen wurden einige Kommunikationsprobleme und Spannungsunterschiede zwischen den Komponenten in bestimmten Temperaturbereichen festgestellt.Der Betreiber arbeitete mit den Bauteilherstellern an der Anpassung der elektrischen Parameter und der Verbesserung der KommunikationsprotokolleDas integrierte System hat alle Tests bestanden und wurde erfolgreich installiert, wodurch eine zuverlässige und effiziente Stromerzeugung gewährleistet wurde.

7Dienstleistungen und Unterstützung

• Technische Beratung vor dem Verkauf
  • Our team of wind energy testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom rapid - rate thermal cycle chamber for their specific testing needsWir bieten Vorführungen und Schulungen an, um Kunden vor dem Kauf mit dem Betrieb und der Funktionalität der Kammer vertraut zu machen.Wir unterstützen auch bei der Auswahl des geeigneten Modells der Kammer und der Prüfparameter auf der Grundlage der Anforderungen des Kunden.
• Nachverkaufsdienst und Wartung
  • Wir bieten einen umfassenden Service nach dem Verkauf an, einschließlich der Installation und Inbetriebnahme vor Ort.und NotfallreparaturenWir liefern echte Ersatzteile und rechtzeitige Upgrades, um die langfristige Leistung und Zuverlässigkeit der Kammer zu gewährleisten.
  • Wir bieten auch Dienstleistungsverträge an, die vorbeugende Wartung und vorrangige technische Unterstützung umfassen.Unser Ziel ist es, sicherzustellen, dass unsere Kunden kundenspezifische schnelle-rate thermische Zyklus-Kammer ist immer in optimalen Arbeitszustand, die genaue und zuverlässige Testergebnisse liefern.
• Ausbildung und technische Unterstützung
  • Wir führen Schulungsprogramme für neue Anwender durch, um sicherzustellen, dass sie die benutzerdefinierte Schnellgeschwindigkeits-Wärmekammer effektiv bedienen und die Testergebnisse interpretieren können.Unser technisches Support-Team ist 24/7 zur Verfügung, um Fragen zu beantworten., Unterstützung bei der Fehlerbehebung und Anleitung zur Optimierung der Prüfmethode.
  • Wir stellen auch Software-Updates und Unterstützung für die Kontroll- und Überwachungssysteme der Kammer zur Verfügung, um sie mit den neuesten Funktionen und Technologien auf dem neuesten Stand zu halten.
