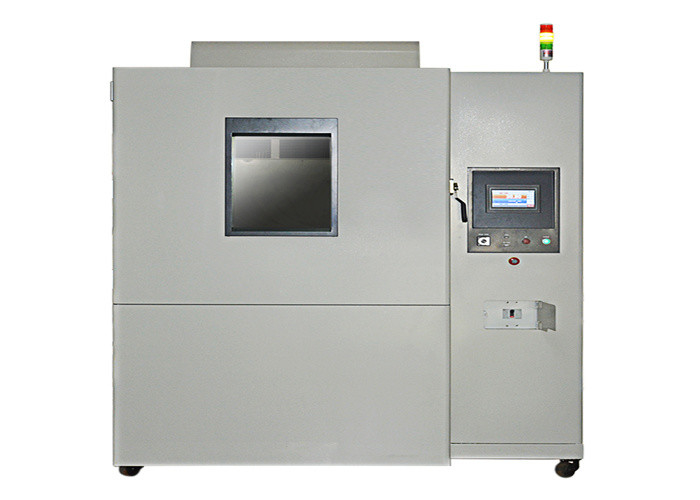

Photovoltaische Wechselrichter Thermische Zyklusprüfkammer Schnelle Geschwindigkeit Weite Temperaturbereich

1Produktbezeichnung und Zweck

2. Produktmerkmale

Ultra-schnelle Wärmezyklusfähigkeit

• Hochgeschwindigkeits-Rampen
  • Die benutzerdefinierte Kammer ist in der Lage, extrem schnelle Temperaturänderungsraten zu erreichen, die typischerweise zwischen 15 °C/min und 120 °C/min liegen.Diese hohe Geschwindigkeit ist unerlässlich, um die realen Szenarien, in denen Sonnenkollektoren und Photovoltaik - Wechselrichter plötzliche Temperaturschwankungen erleben, genau zu simulieren.Wenn zum Beispiel eine Wolke über ein Solarpanel-Array fließt, kann die Temperatur der Panels rasch sinken.Die Fähigkeit, die Temperaturänderungsrate präzise zu steuern, ermöglicht eine zuverlässige Prüfung der Reaktionen der Bauteile auf solche thermischen Transienten.
• Weiter Temperaturbereich
  • Der Temperaturbereich der benutzerdefinierten Kammer reicht von - 70 °C bis + 150 °C.Diese breite Palette umfasst die extremen Temperaturbedingungen, denen Solarzellen und Photovoltaik-Wechselrichter an verschiedenen geographischen Standorten und Betriebsumgebungen ausgesetzt sein können.In kalten Gebieten können die Komponenten im Winter unter Nulltemperaturen stehen, während sie in heißen und sonnigen Gebieten aufgrund des direkten Sonnenlichts und der schlechten Belüftung hohen Temperaturen erreichen können.Die Fähigkeit der Kammer, diese extremen Temperaturen zu erreichen, ermöglicht eine umfassende Prüfung der Leistung der Komponenten unter einem breiten Spektrum von thermischen Bedingungen.

Präzise Temperaturkontrolle

• Genaue Temperaturregelung
  • Trotz des schnellen thermischen Zyklus hält die benutzerdefinierte Kammer eine hohe Temperaturgenauigkeit aufrecht, typischerweise innerhalb von ± 0,5 °C.Diese Präzision ist von entscheidender Bedeutung, da selbst geringe Temperaturunterschiede erhebliche Auswirkungen auf die Leistung von Solarkollektoren und Photovoltaik-Wechselrichter haben können.Bei Solarkollektoren wirkt sich die Temperatur auf die Effizienz des Photovoltaikumwandlungsprozesses aus, wobei höhere Temperaturen im Allgemeinen zu einer Verringerung der Effizienz führen.Im Falle von Photovoltaik-WechselrichterDurch die Gewährleistung einer genauen Temperaturregulierung sind die Testergebnisse zuverlässig und konsistent.die eine sinnvolle Analyse des Verhaltens der Bauteile unter verschiedenen Wärmezyklen ermöglicht.
• Gleichmäßige Temperaturverteilung
  • Das Innere der benutzerdefinierten Kammer ist so ausgelegt, daß eine gleichmäßige Temperaturverteilung im gesamten Prüfvolumen gewährleistet ist.mit einer Leistung von mehr als 10 Watt,, zusammenarbeiten, um sicherzustellen, dass die Temperaturänderung in der Kammer typischerweise ± 1 °C beträgt. Diese Einheitlichkeit ist für eine genaue Prüfung unerlässlich,Es stellt sicher, dass alle Teile der Solarzellen und der Photovoltaik-Wechselrichter den gleichen Temperaturbedingungen ausgesetzt sind.Dies beseitigt jegliche Verzerrungen in den Testergebnissen, die durch ungleichmäßige Temperaturbelastung, insbesondere bei großen Solarkollektoren oder komplexen Wechselrichtersystemen, auftreten könnten.

Anpassungsfähige Testprofile

• Programmierbare Wärmezyklen
  • Die Betreiber haben die Flexibilität, hochgradig anpassbare Prüfprofile zu erstellen, die komplexe und realistische Wärmeübergangsszenarien simulieren.Diese Profile können mehrere Zyklen schneller Temperaturänderungen umfassen, plötzliche Temperatursprünge oder schrittweise Erhöhungen, je nach den spezifischen Anforderungen des zu prüfenden Bauteils.Ein Testprofil kann entworfen werden, um die Temperaturänderungen nachzuahmen, die ein Solarpanel an einem Tag in einer Wüstenumgebung erlebt., mit einem schnellen Temperaturanstieg am Morgen, einer Periode hoher Temperaturstabilität am Mittag und einem schnellen Abfall am Abend.
  • Die Fähigkeit, diese benutzerdefinierten Testprofile zu programmieren, ermöglicht eine umfassendere Bewertung der Leistung der Komponenten unter realen Bedingungen.Es ermöglicht es den Herstellern, mögliche Probleme zu erkennen, die während der tatsächlichen Verwendung auftreten können, und Strategien zur Behebung dieser Probleme zu entwickeln., z. B. zur Verbesserung der thermischen Steuerung der Bauteile oder zur Verbesserung ihrer Widerstandsfähigkeit gegen thermische Belastungen.
• Komponente - spezifische Anpassung
  • Die Kammer kann angepasst werden, um den spezifischen Abmessungen und Anforderungen von Solarzellen und Photovoltaik-Wechselrichter gerecht zu werden.Spezielle Vorrichtungen und Halterungen können so konstruiert werden, dass die Bauteile während der Prüfung sicher an Ort und Stelle gehalten werdenFür Solarzellen kann die Kammer mit maßgeschneiderten Montageanlagen ausgestattet werden, die die tatsächlichen Installationsbedingungen nachahmen.,Bei Photovoltaik-Wechselrichtern kann die Kammer so konfiguriert werden, dass sie unterschiedliche Belastungsbedingungen und elektrische Verbindungen simuliert.die Kammer kann mit Überwachungssystemen für die Messung der wichtigsten Leistungsparameter der Bauteile integriert werden, wie Leistung, Wirkungsgrad und elektrische Eigenschaften, während der Wärmezyklusprüfungen.

Sicherheitsmerkmale

• Schutz vor Übertemperaturen
  • Die benutzerdefinierte Kammer ist mit fortschrittlichen Temperaturschutzsystemen ausgestattet.Das System schaltet automatisch die Heiz- oder Kühlelemente aus, um Schäden an den Solarkollektoren zu vermeiden.Diese Eigenschaft sorgt für die Sicherheit des Prüfprozesses und schützt wertvolle Komponenten vor der Zerstörung durch Überhitzung.
• Elektrische Sicherheitsmaßnahmen
  • Angesichts des elektrischen Charakters von Solarzellen und Photovoltaik-Wechselrichtern ist die Kammer mit strengen elektrischen Sicherheitsmaßnahmen ausgelegt, einschließlich einer ordnungsgemäßen Erdung, Überstromschutz,Schutz vor KurzschlussDiese Sicherheitsvorrichtungen schützen die Bediener vor elektrischen Gefahren und stellen sicher, daß die Prüfkammer und die zu prüfenden Komponenten keine elektrischen Risiken darstellen.Zusätzlich, kann die Kammer so konzipiert werden, dass sie spezifische elektrische Sicherheitsnormen wie die für Photovoltaikanlagen erfüllt, um die Einhaltung der Branchenvorschriften sicherzustellen.
• Brandschutz- und Feuerlöschsysteme
  • Solarmodule und Photovoltaik-Wechselrichter können während des Betriebs Wärme erzeugen, und in einigen Fällen besteht Brandgefahr.Die Zollkammer ist mit Brandschutz- und Löschsystemen ausgestattet, um dieses Risiko zu minimieren.Diese Systeme können Feuerbeständige Materialien in der Konstruktion der Kammer, Rauchmelder und automatische Feuerlöscher umfassen.Das System kann die Flammen schnell erkennen und löschen., der die Komponenten und die Prüfstelle schützt.

Benutzerfreundlicher Betrieb und Überwachung

• Intuitive Steuerungsschnittstelle
  • Die benutzerdefinierte Kammer ist mit einer intuitiven Steuerungsoberfläche ausgestattet, die den Bedienprozess vereinfacht.wie z. B. TemperaturänderungsratenEs gibt auch eine klare Anzeige des aktuellen Teststatus, einschließlich der tatsächlichen Temperatur, der abgelaufenen Testzeit und etwaiger Fehlermeldungen.Die benutzerfreundliche Konstruktion stellt sicher, dass auch Betreiber mit begrenztem technischem Fachwissen effizient Tests an Solarkollektoren und Photovoltaik-Wechselrichter durchführen können.
• Fernüberwachung und Fernsteuerung
  • Viele Modelle der benutzerdefinierten Kammer bieten Fernüberwachungs- und Steuerungsmöglichkeiten.Da es ihnen ermöglicht, den Testfortschritt zu überwachen und die Prüfparameter von einem entfernten Standort aus anzupassenDies ist besonders nützlich für Langzeituntersuchungen oder wenn mehrere Tests gleichzeitig durchgeführt werden.Fernüberwachung und Fernsteuerung ermöglichen rechtzeitige Intervention bei Problemen, um den reibungslosen und effizienten Ablauf des Prüfverfahrens zu gewährleisten.

3. Spezifische Parameter

• Modell	FC-150	FC-270	FC-456	FC-1000
  Innenräume ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Außendimensionen ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Innenmaterial	#304 Edelstahl
  Außenmaterial	Pulverbeschichtet aus #304 Edelstahl
  Temperaturbereich	+ 150 °C ~ - 70 °C
  Temperaturlösung °C	0.01
  Temperaturstabilität in °C	±0.3
  Hohe Temperatur °C	100	100	100	100
  Aufheizzeit (min)	20	30	30	30
  Niedrige Temperatur	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Kühlzeit (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Luftzirkulationssystem	Mechanische Konvektionsanlage

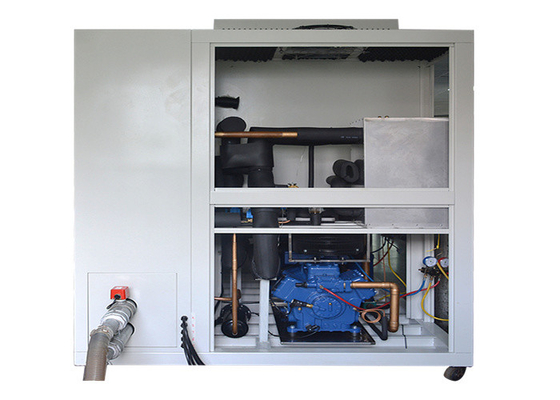

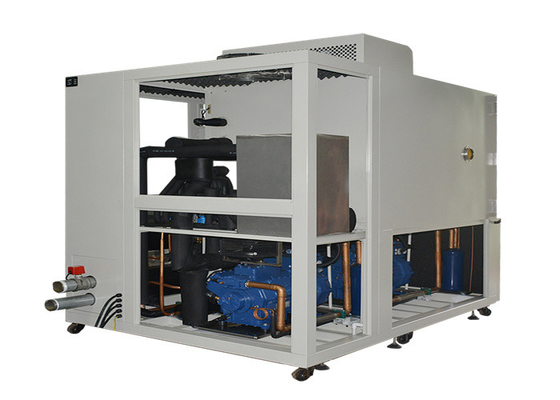

  Kühlsystem	Importierte Kompressoren, Flossenverdampfer, Gaskondensatoren
  Heizungsanlage	Sus304 Edelstahl Hochgeschwindigkeitsheizung
  Steuerung	Berührungspaneel
  Anforderungen an die elektrische Energie	3 Phasen 380V ± 10% 50/60Hz
  Sicherheitsvorrichtung	Glasfenster, Prüfloch 50 mm, Aktionsanzeigelampe, Boxbeleuchtung, Zwischenschichtrack* 2 Stück, Lastschutz des Schaltkreislaufsystems, Lastschutz des Kompressors, Lastschutz des Steuerungssystems,Lastschutz der Heizungsanlage, Übertemperaturbelastungsschutz, Fehleranzeigelampe

4. Produktfunktionen

• Leistungsbewertung
  • Durch die schnelle Thermische Bewegung von Solarkollektoren und Photovoltaik-Wechselrichter wird die eigene Kammer dazu beitragen, deren Leistung unter dynamischen Bedingungen zu bewerten.Dies umfasst die Beurteilung von Parametern wie LeistungBei Solarkollektoren können schnelle Temperaturänderungen die Spannung des offenen Schaltkreises, den Kurzschaltstrom und den Füllfaktor beeinflussen.die die wichtigsten Indikatoren für ihre Leistung sindIm Falle von Photovoltaik-Wechselrichtern kann die Temperatur die Umwandlungseffizienz, die Leistungsqualität und die Genauigkeit der maximalen Leistungspunktverfolgung (MPPT) beeinflussen.Hersteller können verstehen, wie sich die Leistung der Komponenten beeinflusst, und Verbesserungen vornehmen, um ihre allgemeine Effizienz zu verbessern.
• Zuverlässigkeitsprüfung
  • Die benutzerdefinierte Kammer kann verwendet werden, um die Zuverlässigkeit von Solarzellen und Photovoltaik-Wechselrichter unter schnellen Wärmezyklen zu testen.Wiederholte Exposition gegenüber extremen Temperaturschwankungen kann zu Belastungen der inneren Strukturen der Bauteile führen, wie die Solarzellen in den Panels und die elektronischen Komponenten in den Wechselrichter.Hersteller können mögliche Schwachstellen erkennen und die Haltbarkeit der Bauteile verbessernDies trägt dazu bei, dass die Komponenten den Belastungen des langfristigen Gebrauchs unter unterschiedlichen Umweltbedingungen standhalten können, ohne dass sie fehlerhaft funktionieren.
• Analyse der thermischen Bewirtschaftung
  • Ein wirksames thermisches Management ist für die Leistung und Lebensdauer von Solarzellen und Photovoltaik-Wechselrichter von entscheidender Bedeutung.Die benutzerdefinierte Kammer ermöglicht es den Herstellern, das thermische Verhalten dieser Komponenten unter verschiedenen Thermischen Zyklus-Szenarien zu analysierenDurch die Überwachung der Temperaturverteilung innerhalb der Komponenten und der Wärmeabbau-Eigenschaften können sie das thermische Managementsystem optimieren, z. B. durch die Verbesserung des Wärmeabwasseraufbaus,Verbesserung der DämmstoffeDies hilft, die Auswirkungen der Temperatur auf die Leistung der Komponenten zu verringern und ihre Lebensdauer zu verlängern.
• Kompatibilitätsprüfung
  • In einem Solarenergiesystem müssen Solarzellen und Photovoltaik-Wechselrichter mit anderen Komponenten wie Batterien, Laderelementen und Stromnetzen zusammenarbeiten.Die benutzerdefinierte Kammer kann zur Durchführung von Kompatibilitätsprüfungen zwischen diesen Komponenten unter schnellen Wärmezyklen verwendet werdenDies trägt dazu bei, dass die Komponenten eine stabile Kommunikation und eine ordnungsgemäße Funktionalität bei unterschiedlichen Temperaturbedingungen beibehalten können.auch in Gegenwart anderer elektronischer GeräteZum Beispiel: testing the compatibility between a solar panel array and a photovoltaic inverter under rapid temperature changes can help identify any potential issues that may affect the overall performance of the solar energy system.

5. Produktion und Qualitätssicherung

• Strenge Herstellungsprozesse
  • Die Herstellung der kundenspezifischen, schnellen thermischen Zykluskammer erfolgt nach strengen Qualitätskontrollverfahren.von der Karosserie der Kammer und den Isolationsmaterialien bis zu den Temperatursensoren, Steuerelektronik und Luftzirkulationssysteme, wird von zuverlässigen Lieferanten bezogen und sorgfältig geprüft und getestet.
  • Der Montageprozess wird von hochqualifizierten Technikern in einer sauberen und kontrollierten Umgebung durchgeführt.Die Kammer wird während der Produktion in mehreren Phasen kalibriert und überprüft, um ihre Genauigkeit und Leistung zu gewährleisten.Dazu gehören die Prüfung des Temperaturregelungssystems, die Leistung der Luftzirkulation und die Funktionalität aller Sicherheitsvorrichtungen.
• Zertifizierung und Validierung der Qualität
  • Unsere kundenspezifische, schnelle thermische Kreislaufkammer hat entsprechende Qualitätszertifikate erhalten, wie z. B. ISO-Standards für Umweltprüfungsgeräte und spezifische Standards für die Solarenergieindustrie.Es wurde auch von unabhängigen Prüflaboratorien validiert, um sicherzustellen, dass es den Industriestandards entspricht und genaue und zuverlässige Testergebnisse liefert..
  • Wir aktualisieren und verbessern unser Produkt kontinuierlich, basierend auf den neuesten technologischen Fortschritten und Kundenfeedback.Dies stellt sicher, dass unsere kundenspezifische schnelle Wärmekreislaufkammer an der Spitze der Testtechnologie für Solarenergie-Komponenten steht..

6Anwendungsbereiche und Erfolgsgeschichten

• Entwicklung von Solarkollektoren
  • Ein Hersteller von Sonnenkollektoren entwickelte ein neues, leistungsfähiges Solarkollektor.Das Panel wurde in der speziellen, schnellen Wärmezykluskammer getestet, um seine Leistung bei schnellen Temperaturänderungen zu bewertenDie Tests ergaben, dass die Effizienz des Panels bei hohen Temperaturen durch den Abbau der Solarzellmaterialien signifikant abnahm.Der Hersteller verbesserte die Materialzusammensetzung und den Verkapselungsprozess der Solarzelle.Die neue Platte bestand alle nachfolgenden Prüfungen und zeigte eine verbesserte Effizienz und Haltbarkeit unter unterschiedlichen Temperaturbedingungen.
• Optimierung von Photovoltaik-Invertern
  • Ein Hersteller von Photovoltaik-Wechselrichter wollte die Leistung und Zuverlässigkeit seiner Wechselrichter optimieren.Die Wechselrichter wurden in einer speziellen Kammer getestet, um die thermische Belastung zu simulieren, die sie bei realen Anwendungen erfahren würden.Die Prüfungen zeigten, daß die internen Komponenten der Wechselrichter bei hohen Temperaturen anfällig für Überhitzung und Ausfälle waren.Der Hersteller hat dann das Kühlsystem der Wechselrichter neu konzipiert und wärmebeständige elektronische Komponenten ausgewähltDie aktualisierten Wechselrichter haben alle Prüfungen bestanden und lieferten eine stabilere und zuverlässigere Leistungsumwandlung auch in heißen und sonnigen Umgebungen.
• Prüfung der Systemkompatibilität
  • Ein Solarenergie-Integrator plante, ein großes Solarkraftwerk zu installieren.und andere Komponenten des Systems wurden in der benutzerdefinierten schnellen Wärmezykluskammer getestet, um ihre Kompatibilität unter schnellen Temperaturänderungen zu bewertenBei den Prüfungen wurden einige Kommunikationsprobleme und Spannungsunterschiede zwischen den Komponenten in bestimmten Temperaturbereichen festgestellt.Der Integrator arbeitete mit den Bauteilherstellern an der Anpassung der elektrischen Parameter und der Verbesserung der KommunikationsprotokolleDas integrierte Solarenergiesystem hat alle Tests bestanden und erfolgreich installiert worden, was eine zuverlässige und effiziente Stromerzeugung ermöglicht.

7Dienstleistungen und Unterstützung

• Technische Beratung vor dem Verkauf
  • Our team of solar energy testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom rapid - rate thermal cycle chamber for their specific testing needsWir bieten Vorführungen und Schulungen an, um Kunden vor dem Kauf mit dem Betrieb und der Funktionalität der Kammer vertraut zu machen.Wir unterstützen auch bei der Auswahl des geeigneten Modells der Kammer und der Prüfparameter auf der Grundlage der Anforderungen des Kunden.
• Nachverkaufsdienst und Wartung
  • Wir bieten einen umfassenden Service nach dem Verkauf an, einschließlich der Installation und Inbetriebnahme vor Ort.und NotfallreparaturenWir liefern echte Ersatzteile und rechtzeitige Upgrades, um die langfristige Leistung und Zuverlässigkeit der Kammer zu gewährleisten.
  • Wir bieten auch Dienstleistungsverträge an, die vorbeugende Wartung und vorrangige technische Unterstützung umfassen.Unser Ziel ist es, sicherzustellen, dass unsere Kunden kundenspezifische schnelle-rate thermische Zyklus-Kammer ist immer in optimalen Arbeitszustand, die genaue und zuverlässige Testergebnisse liefern.
• Ausbildung und technische Unterstützung
  • Wir führen Schulungsprogramme für neue Anwender durch, um sicherzustellen, dass sie die benutzerdefinierte Schnellgeschwindigkeits-Wärmekammer effektiv bedienen und die Testergebnisse interpretieren können.Unser technisches Support-Team ist 24/7 zur Verfügung, um Fragen zu beantworten., Unterstützung bei der Fehlerbehebung und Anleitung zur Optimierung der Prüfmethode.
  • Wir stellen auch Software-Updates und Unterstützung für die Kontroll- und Überwachungssysteme der Kammer zur Verfügung, um sie mit den neuesten Funktionen und Technologien auf dem neuesten Stand zu halten.
