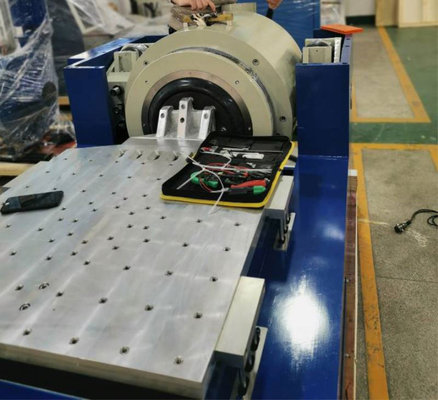

40 kN Vibrationsshaker für die Flugzeugtechnikprüfung 1500x1500mm Tabelle

Hochleistungs-Vibrationsschüttler für Flugzeugtechnik-Testhöhensimulationen

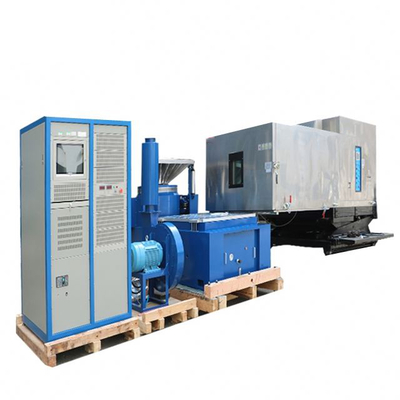

UnsereHochleistungs-Vibrationsschüttler für Flugzeugtechnikprüfungenist ein hochmodernes integriertes System, das für die strenge Qualifizierung der Luft- und Raumfahrttelektronik entwickelt wurde.Höhensimulationsprüfkammer, so dass Sie kritische Avionik den genauen dynamischen Belastungen und atmosphärischen Bedingungen während des Fluges aussetzen können.Indem wir die schmerzenden Schwingungen von Motoren und Flugzeugrüstungen simulieren und gleichzeitig den Druck in großer Höhe simulieren, ist unser System unerlässlich, um die unerschütterliche Zuverlässigkeit und Sicherheit Ihrer Avionik in den schwierigsten Umgebungen zu gewährleisten.

Wesentliche Merkmale

• Integrierte Mehrspannungstests:Simulation von Simulationen von Simulationen von Simulationen von Simulationen von Simulationen von Simulationen von Simulationen von Simulationen von Simulationen.

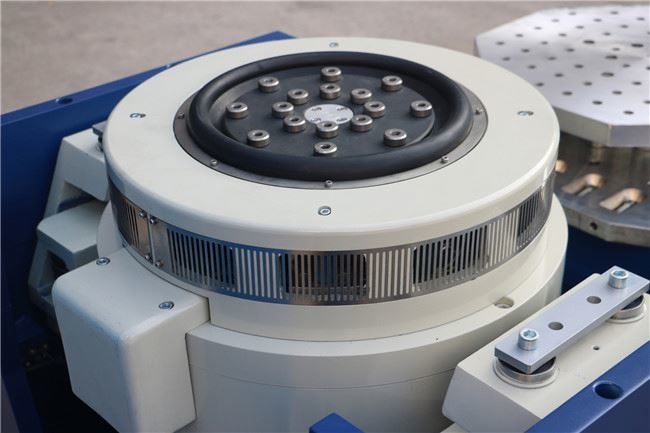

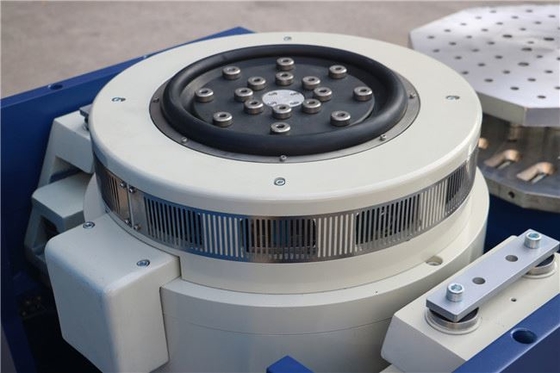

• Hochleistungs-Vibrationen:Unser hochleistungsfähiger elektrodynamischer Shaker liefert die Energie, die wir benötigen, um große und schwere Racks, Nutzlasten und Strukturbauteile zu testen.Sie liefern genaue und wiederholbare Vibrationsprofile, die strengen Luft- und Raumfahrtstandards wieEinheitliche Vorschriften für die Überwachung der QualitätundRTCA DO-160.

• Genaue Simulation der Höhe:Die integrierte Kammer simuliert genau Druckschwankungen vom Meeresspiegel bis zu sehr hohen Höhen (z. B. bis zu mehr als 100.000 Fuß).Dies ist entscheidend für die Bewertung der Auswirkungen eines reduzierten Luftdrucks auf elektronische Bauteile., Verbindungen und Materialien.

• Breiter Temperaturbereich (optional):Viele Konfigurationen bieten einen erweiterten Temperaturbereich innerhalb der Höhenkammer (z. B.-70°C bis +180°C), die Kombination von Vibrations-, Höhen- und Extremtemperaturen ermöglicht.

• Weiterentwickeltes integriertes Steuerungssystem:Ein leistungsfähiger Steuergerät synchronisiert Schwingungsprofile nahtlos mit Höhendruckzyklen (und Temperatur, falls ausgestattet), so daß komplexe,Testsequenzen für Flugsimulationen in der realen Welt.

• Umfassende Datenerfassung:Kontinuierliche Überwachung und Aufzeichnung aller Umweltparameter (Höhe, Temperatur) und Vibrationsdaten (Beschleunigung, Verschiebung), um detaillierte Erkenntnisse für Analysen und Konformitätsberichte zu erhalten.

• Robuste Konstruktion:Gebaut mit Luft- und Raumfahrt-Komponenten und einer vakuumdichten Kammer für langfristige Zuverlässigkeit unter kontinuierlichem, anspruchsvollem Betrieb.

• Anpassungsfähige Prüfvorrichtungen:Unser Ingenieurteam entwirft und fertigt anwendungsspezifische Vorrichtungen, um verschiedene Avionik-Einheiten sicher zu montieren, um eine optimale Spannungsübertragung und Testintegrität zu gewährleisten.

Technische Spezifikation

• Nennwert der Sinus-/Zufalls-/Schockkraft:4,000 kgf / 4000 kgf / 8000 kgf

• Masse der Rüstung:35 kg

• Frequenzbereich:5 ‰ 3.000 Hz

• Inserts Größe (Standard):M10

• Max./kontinuierliche Verschiebung p-p:100 mm / 90 mm

• Anschlagpunkte der Last (Standard):17

• Maximalgeschwindigkeit:10,8 m/s

• Natürliche Frequenz - Schub-Achse:3 Hz

• Max. Sinus-Zufallsbeschleunigung:100 g / 60 g

• Maximal vertikale Lastunterstützung:500 kg

• Durchmesser der Rüstung:440 mm

• Streunfeld @152 mm oberhalb der Tabelle:≤1mT (10 gauss)

• Grundresonanzfrequenz:2,500 Hz (nom.) ± 5%

• Abmessungen (L x W x H):1,270 mm x 980 mm x 1.135 mm

• Erlaubtes Umschlagmoment der Rüstung:500 Nm

• Gewicht (nicht gekartet):2,500 kg
