Einzelheiten zu den Produkten

Haus Produits

Elektrodynamische Erschütterungs-Prüfsysteme

ANSI/EIA-364-28D-1999 Vibrationsprüftabelle für elektrische Steckdosen und Steckdosen

Markenbezeichnung:	PRECISION
Modellnummer:	VTS-10
MOQ:	1
Preis:	$6000
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

Personalisierte Unterstützung:

OEM und ODM

SINE-KRAFT:

20 kN

gelegentliche Kraft:

20 kN

Schlagkraft:

40KN

Frequenzbereich:

1 bis 3000 Hz

Verlagerung:

76 mm

Geschwindigkeit:

2.0

Größe der Tabelle:

1200x1200 mm

Verpackung Informationen:

Standardverpackung für die Ausfuhr

Versorgungsmaterial-Fähigkeit:

100 pro Monat

Hervorheben:

Schwingungstabelle für Prüfungen

Vibrationstabelle für elektrische Anschlüsse

EIA-364-28D-1999 Vibrationsprüftabelle

Produkt-Beschreibung

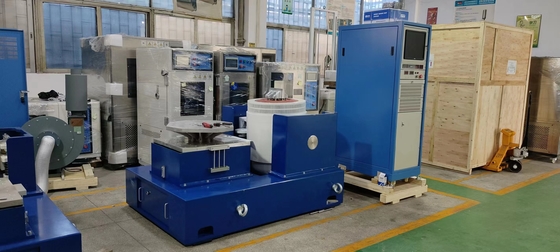

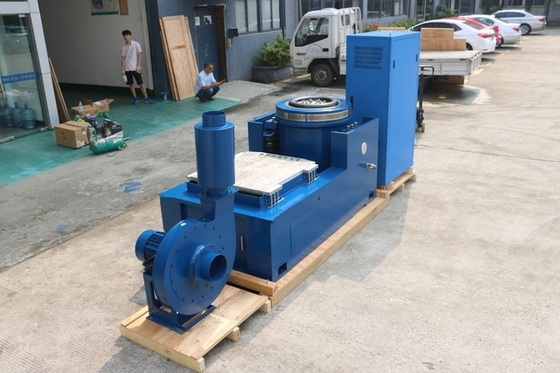

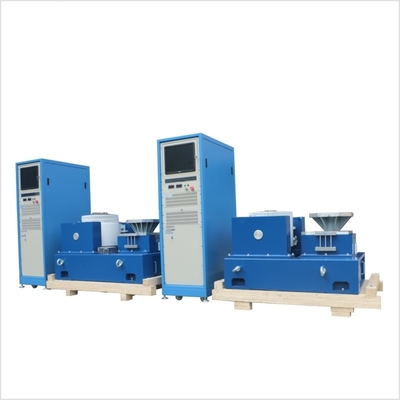

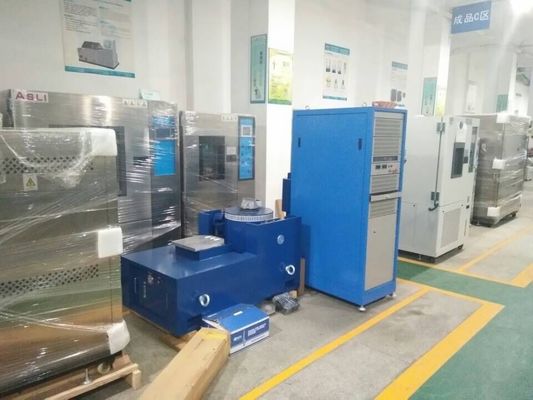

Vibrationstabelle für die Prüfung elektrischer Steckverbinder und -steckdosen gemäß ANSI/EIA - 364 - 28D - 1999

Im Bereich der Elektrotechnik sind elektrische Steckdosen und Steckdosen die unbekannten Helden, die eine nahtlose Verbindung innerhalb einer Vielzahl von elektrischen Systemen gewährleisten.Von Unterhaltungselektronik wie Smartphones und Laptops bis hin zu komplexen industriellen Maschinen und Luft- und RaumfahrtausrüstungDie Norm ANSI/EIA-364-28D-1999 enthält umfassende Richtlinien für die Vibrationsprüfung von elektrischen Steckdosen und Steckdosen.und eine Vibrationstabelle, die dieser Norm entspricht, ist ein wesentliches Werkzeug für Hersteller und Fachleute für Qualitätskontrolle.- Ich weiß.

1Die Bedeutung der Vibrationsprüfung für elektrische Steckdosen und -verbindungen- Ich weiß.

Sicherstellung einer zuverlässigen Vernetzung- Ich weiß.

Elektrische Anschlüsse und Steckdosen sind in realen Anwendungen ständig Vibrationen ausgesetzt.die Anschlüsse des elektrischen Systems des Automobils sind Vibrationen des Motors ausgesetztIn der Industrie können Vibrationen der Maschinen die Leistung von Steckverbinder in Steuerungsplatten und Stromverteilern beeinträchtigen.Vibrationsprüfung zielt darauf ab, diese Vibrationen in einer kontrollierten Umgebung zu simulierenDurch Vibrationsbelastung von Steckdosen und Steckdosen können Hersteller mögliche Probleme wie lose Kontakte, intermittierende Verbindungen oder beschädigte Isolierungen erkennen.Dies ermöglicht die Verbesserung der Konstruktion, um sicherzustellen, dass die Steckdosen und Steckdosen über ihre gesamte Lebensdauer hinweg zuverlässige elektrische Verbindungen aufrechterhalten, wodurch das Risiko von Systemfehlern verringert wird.- Ich weiß.

Erfüllung von Industriestandards und Sicherheitsanforderungen- Ich weiß.

Die Einhaltung der Norm ANSI/EIA-364-28D-1999 ist für die Elektroindustrie von entscheidender Bedeutung.Diese Norm hilft nicht nur bei der Standardisierung des Vibrationsprüfprozesses, sondern stellt auch sicher, dass elektrische Steckdosen und Steckdosen die erforderlichen Sicherheits- und Leistungsniveaus erfüllenIn Anwendungen, in denen elektrische Ausfälle schwerwiegende Folgen haben können, wie z. B. in medizinischer Ausrüstung oder Luftfahrtsystemen, sind konforme Steckverbinder und Steckdosen unerlässlich.Durch Verwendung einer Vibrationstabelle, die dieser Norm entspricht, können die Hersteller nachweisen, dass ihre Produkte strengen Prüfungen unterzogen wurden und für kritische Anwendungen geeignet sind,Gewährleistung des Vertrauens der Endnutzer in die Zuverlässigkeit und Sicherheit der von ihnen installierten elektrischen Systeme.- Ich weiß.

2. Verständnis der ANSI/EIA - 364 - 28D - 1999-Norm- Ich weiß.

Schlüsselvoraussetzungen der Norm- Ich weiß.

In der Norm ANSI/EIA-364-28D-1999 werden detaillierte Anforderungen an die Vibrationsprüfung elektrischer Steckdosen und Steckdosen festgelegt.AmplitudenstufenDer Frequenzbereich umfasst typischerweise ein Spektrum, das für die Schwingungen relevant ist, denen Anschlüsse und Steckdosen begegnen können, in der Regel von wenigen Hertz bis zu mehreren hundert Hertz.Die Amplitudenwerte, gemessen in Bezug auf die Beschleunigung (g), sind sorgfältig kalibriert, um die Intensität der Vibrationen in verschiedenen realen Szenarien zu simulieren.Die Norm kann unterschiedliche Amplitudenstufen für Steckverbinder spezifizieren, die in Industrieumgebungen mit hohen Schwingungen verwendet werden, verglichen mit Steckverbänden, die in relativ stabilen Büroumgebungen verwendet werden.Die Prüfdauer ist auch klar definiert, um sicherzustellen, daß die Steckdosen und Steckdosen ausreichend Schwingungen ausgesetzt sind, um ihre langfristige Haltbarkeit genau abschätzen zu können.- Ich weiß.

Standardisierung für die Qualitätssicherung- Ich weiß.

Diese Norm dient als Maßstab für die Qualitätssicherung in der Branche der elektrischen Steckverbinder und Steckdosen und ermöglicht es den Herstellern, die Leistung verschiedener Konstruktionen und Produkte zu vergleichen.Erleichterung der Ermittlung von VerbesserungsmöglichkeitenDurch die Einhaltung der Norm können die Hersteller sicherstellen, dass ihre Produkte mit einer Vielzahl von elektrischen Systemen kompatibel sind und die Erwartungen der Kunden und Regulierungsbehörden erfüllen.Die Norm fördert auch die Konsistenz des Herstellungsprozesses, was zu qualitativ hochwertigeren Produkten und weniger elektrischen Ausfällen im Feld führt.- Ich weiß.

3Wie funktioniert der Vibrationstisch?- Ich weiß.

Funktionsprinzip der Vibrationstabelle- Ich weiß.

Eine Vibrationstabelle zur Prüfung elektrischer Steckverbinder und Steckdosen arbeitet typischerweise nach einem elektrodynamischen oder hydraulischen Prinzip.Ein elektrischer Strom wird auf eine in einem Magnetfeld aufgehängte bewegliche Spule angewendet.Nach Flemings Linkshandregel erzeugt dies eine Kraft, die die Spirale bewegt.der dann die elektrischen Steckverbinder und Steckdosen vibriert, die darauf platziert sindDie Vibrationstabelle kann durch Anpassung des elektrischen Stroms und der Eigenschaften des Magnetfeldes eine Vielzahl von Vibrationsfrequenzen und Amplituden erzeugen.Hydraulikflüssigkeit wird verwendet, um die Kraft zu erzeugen, die die Tischplatte zum Vibreren bringtDer Fluss und der Druck der hydraulischen Flüssigkeit werden so gesteuert, daß das gewünschte Vibrationsprofil erzeugt wird.- Ich weiß.

Komponenten der Vibrationstabelle- Ich weiß.

Der Schwingungstisch besteht aus mehreren Schlüsselkomponenten. Die Tischplatte ist die Plattform, auf der die elektrischen Anschlüsse und Steckdosen montiert sind.Es ist so ausgelegt, dass es flach und starr ist, um eine gleichmäßige Übertragung der Vibrationen auf die Prüfproben zu gewährleisten.Die Stromquelle, sei es ein elektrischer Leistungsverstärker in einem elektrodynamischen System oder eine hydraulische Pumpe in einem hydraulischen System, liefert die Energie, die zur Erzeugung der Vibrationen benötigt wird.Der Controller ist das Gehirn des Systems., so dass die Bediener die gewünschten Vibrationsparameter wie Frequenz, Amplitude und Prüfdauer festlegen können.Sensoren wie Beschleunigungsmessgeräte werden verwendet, um die tatsächlichen Schwingungswerte der Tischplatte zu messenDiese Sensoren geben Feedback an die Steuerung.die Echtzeitanpassungen ermöglicht, um sicherzustellen, dass das Vibrationsprofil innerhalb der festgelegten Grenzen der Norm ANSI/EIA-364-28D-1999 bleibt.- Ich weiß.

Nennwert Sine/Zufall/Schockkraft	2,200 kgf/2.000 kgf/4.400 kgf	Masse der Rüstung	25 kg
Frequenzbereich	5 bis 3000 Hz	Einfügungsgröße (Standard)	M10
Max. / Kontinuierliche Verschiebung p-p	76 mm/63 mm	Lastbefestigung: Punkte (Standard)	21
Max. Geschwindigkeit	2.0 m/s	Natürliche Frequenz-Schub-Achse	3 Hz
Max. Sinus/Zufallsbeschleunigung	88/60 g	Max. Vertikallastunterstützung	400 kg
Durchmesser der Rüstung	340 mm	Streunfeld @ 152 mm oberhalb der Tabelle	≤1mT (10 gauss)
Grundresonanzfrequenz	2,700 Hz (nominell) ± 5%	Abmessung LxWxH	1,160 mm x 880 mm x 1,050 mm
Zulässiges Umschlagmoment der Armatur	500 Nm	Gewicht (ohne Schachtel)	1700 kg

4. Leistungsmerkmale der ANSI/EIA - 364 - 28D - 1999 konformen Vibrationstabelle- Ich weiß.

Präzise Vibrationskontrolle- Ich weiß.

Um der Norm ANSI/EIA-364-28D-1999 gerecht zu werden, muss die Vibrationstabelle eine präzise Vibrationskontrolle bieten.mit einer Frequenzgenauigkeit häufig innerhalb von ±0Die Amplitude der Schwingungen kann auch präzise gesteuert werden, wobei die Amplitudengenauigkeit typischerweise ± 1% beträgt.Diese Präzisionsstufe ist von entscheidender Bedeutung, um die Zuverlässigkeit und Wiederholbarkeit der Testergebnisse zu gewährleistenZum Beispiel bei der Prüfung eines in einem Rechenzentrum verwendeten leistungsstarken elektrischen SteckersDie Vibrationstabelle muss in der Lage sein, die Vibrationen, die ihr durch den Betrieb von Kühlventilatoren und anderen Geräten entstehen, genau wiederzugeben., so dass die Hersteller ihre Leistung genau beurteilen können.- Ich weiß.

Breiter Dynamikbereich- Ich weiß.

Ein weiteres wichtiges Merkmal ist die Fähigkeit, einen weiten dynamischen Bereich abzudecken.wie in einem HeimunterhaltungssystemDie Schwingungstabelle muss in der Lage sein, Schwingungen in diesem breiten Bereich zu erzeugen.Es sollte in der Lage sein, sowohl die leichten Schwingungen während des normalen Gebrauchs als auch die intensiveren Schwingungen bei rauer Handhabung oder in rauen Betriebsumgebungen zu simulieren.Ein breiter Dynamikbereich sorgt dafür, daß alle möglichen Vibrationsszenarien effektiv getestet werden können.- Ich weiß.

Robustes und zuverlässiges Bauwerk- Ich weiß.

Angesichts des sich wiederholenden Charakters der Schwingungstests ist der Schwingungstisch mit einer robusten und zuverlässigen Konstruktion gebaut.Die Tischplatte und andere mechanische Bauteile sind aus hochfesten Materialien wie Aluminium oder Stahl gefertigt, um den starken Kräften zu widerstehen, die während der Schwingungstests entstehenDie elektrischen und hydraulischen Komponenten, einschließlich Stromquelle und Steuerung, sind so ausgelegt, daß sie unter hohen Belastungsbedingungen ohne Abbau kontinuierlich arbeiten.Die Ausrüstung ist außerdem mit Sicherheitsvorrichtungen ausgestattet, die die Proben und die Bediener schützen.Diese robuste Konstruktion sorgt dafür, daß der Vibrationstisch über seine Lebensdauer Tausende von Tests ohne erhebliche Wartung durchführen kann.Verringerung der Ausfallzeiten und Erhöhung der Effizienz des Prüfprozesses.- Ich weiß.

5- Anwendungen der Vibrationstabelle bei der Prüfung elektrischer Steckverbinder und Steckdosen- Ich weiß.

Prüfung von Verbraucherelektronikverbindern- Ich weiß.

Anschlüsse in Unterhaltungselektronik, wie USB-Anschlüsse, Kopfhöreranschlüsse und Batterieanschlüsse, werden anhand der Vibrationstabelle getestet.Diese Steckverbinder müssen funktionsfähig bleiben und eine gute elektrische Verbindung aufrechterhalten, auch wenn das Gerät normalen Handling-Vibrationen ausgesetzt istZum Beispiel wird der USB-Anschluss eines Smartphones getestet, um sicherzustellen, dass er den Vibrationen standhält, die durch das Gehen des Nutzers mit dem Telefon in der Tasche verursacht werden.Die Vibrationstabelle kann diese Vibrationen simulieren, so dass die Hersteller mögliche Probleme bei der Konstruktion der Steckverbinder erkennen und beheben können.- Ich weiß.

Bewertung von elektrischen Industrieanschlüssen- Ich weiß.

Industrielle elektrische Steckverbinder werden in einer Vielzahl von Anwendungen verwendet, von Stromverteilungsplatten bis hin zu Fertigungsgeräten.Diese Steckverbinder sind im Vergleich zu Unterhaltungselektronik häufig stärkeren Schwingungen ausgesetzt.Die Vibrationstabelle wird verwendet, um Verbindungen in industriellen Umgebungen zu testen, um sicherzustellen, dass sie ihre Leistung unter diesen rauen Bedingungen beibehalten können.Anschlüsse in einem großen industriellen Motorsteuerungszentrum werden getestet, um sicherzustellen, dass sie nicht durch die Vibrationen der Motoren lockern oder intermittierende Verbindungen aufweisen.Die Vibrationstabelle kann die Vibrationen im industriellen Umfeld genau simulieren und hilft den Herstellern, die Zuverlässigkeit ihrer industriellen elektrischen Steckverbinder zu verbessern.- Ich weiß.

Qualitätssicherung von Luft- und Raumfahrt- und Verteidigungskonnektoren- Ich weiß.

Luft- und Raumfahrt- und Verteidigungsanwendungen verlangen höchste Zuverlässigkeit von elektrischen Steckdosen und Steckdosen.RaketenlenksystemeDiese Steckverbinder müssen auch unter extremen Schwingungen während des Fluges, des Starts und des Betriebs in rauen Umgebungen einwandfrei funktionieren.Die Vibrationstabelle kann die intensiven Vibrationen simulieren, die in diesen Anwendungen erlebt werden, so dass die Hersteller sicherstellen können, dass ihre Steckverbinder den strengen Anforderungen der Luft- und Raumfahrtindustrie und der Verteidigungsindustrie entsprechen.- Ich weiß.

6Schlussfolgerung.- Ich weiß.

Die ANSI/EIA - 364 - 28D - 1999 konforme Vibrationstabelle ist ein wesentliches Werkzeug für die Prüfung elektrischer Steckdosen und Steckdosen.Durch genaue Simulation der Vibrationen, denen diese Komponenten in realen Anwendungen ausgesetzt sind.Mit seiner präzisen Vibrationssteuerung, seinem breiten Dynamikumfang und seiner robusten Konstruktion ist es für die Hersteller möglich, ihre Produkte zu bewerten und zu verbessern.Diese Ausrüstung spielt eine entscheidende Rolle bei der Entwicklung und Qualitätssicherung elektrischer Steckverbinder und Steckdosen.Egal, ob es sich um Verbindungen für Unterhaltungselektronik, industrielle Anwendungen oder Luft- und Raumfahrt- und Verteidigungssysteme handelt.Die Verwendung einer solchen Vibrationstabelle ist ein Schlüsselfaktor für eine zuverlässige elektrische Verbindung..- Ich weiß.

If your business is involved in the manufacturing or quality control of electrical connectors and sockets and you require a reliable vibration testing solution that meets the ANSI/EIA - 364 - 28D - 1999 standardWir bieten hochmoderne Schwingungstabellen mit Features, die auf die spezifischen Anforderungen der Prüfung elektrischer Komponenten zugeschnitten sind.Kontaktieren Sie uns noch heute, um mehr darüber zu erfahren, wie unsere Produkte die Qualität und Zuverlässigkeit Ihrer elektrischen Steckdosen verbessern können.
