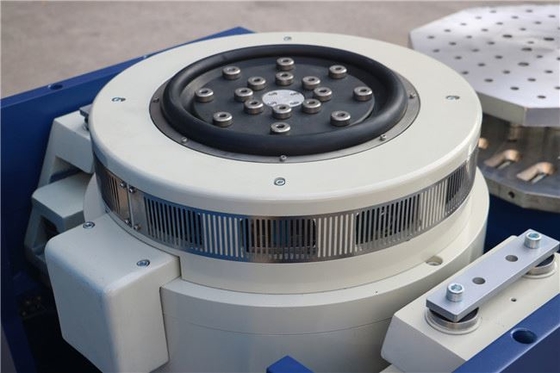

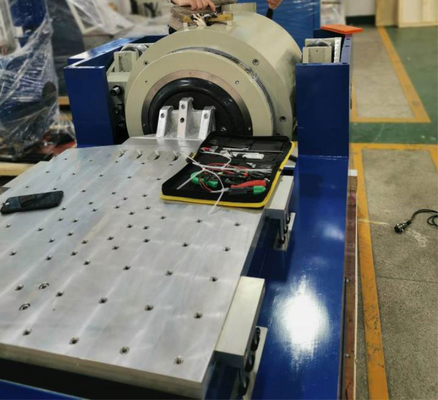

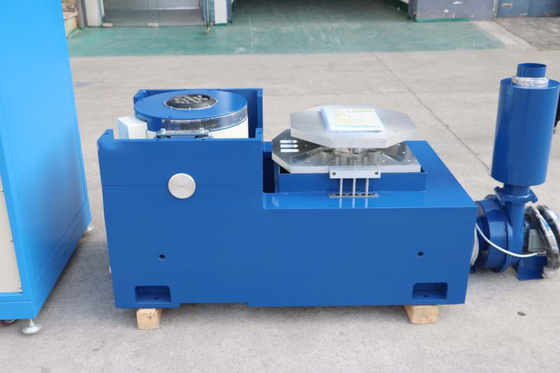

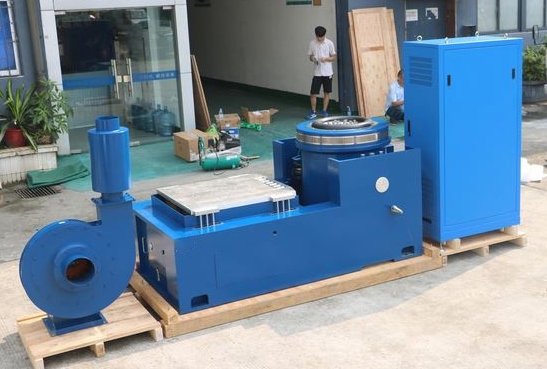

40kN Elektrodynamisches Schwingungsprüfsystem mit 100mm Auslenkung

Vibrationstest-System führt 100g @ 11ms Schocktests für Stoßfestigkeit durch

Unser Vibrationstest-System ist eine Hochleistungslösung, die speziell für strenge Schocktests entwickelt wurde und in der Lage ist, leistungsstarke und präzise 100g @ 11ms Schockimpulse zu erzeugen. Dies ist der Industriestandard zur Bewertung der Widerstandsfähigkeit eines Produkts gegen plötzliche, heftige Stöße, Stürze und Beschleunigungen. Durch die genaue Nachbildung der extremen Kräfte einer realen Kollision oder eines Sturzes ist unser System ein unverzichtbares Werkzeug, um die strukturelle Integrität Ihrer Produkte zu gewährleisten, die Sicherheit zu gewährleisten und ihre Fähigkeit zu validieren, den härtesten Umgebungen standzuhalten.

Hauptmerkmale

• High-G-Schockfähigkeit: Entwickelt, um einen leistungsstarken Schockimpuls von 100g @ 11ms zu liefern. Diese präzise gesteuerte Halbsinus-Wellenform ist entscheidend für die Bewertung der Leistung eines Produkts unter extremer Stoßbelastung, wie sie von Standards wie MIL-STD-810H, Methode 516.8 (Schock) gefordert wird.

• Präzisions-Elektrodynamik-Shaker: Unser Shaker verwendet fortschrittliche elektrodynamische Technologie zur genauen, wiederholbaren und kontrollierten Erzeugung von High-G-Schockimpulsen. Dies ist unerlässlich für eine zuverlässige Produktvalidierung und zur Erfüllung strenger behördlicher Standards.

• Vielseitige Tests: In der Lage, neben dem 100g-Impuls eine Vielzahl von Schocktests durchzuführen, einschließlich Halbsinus-, Terminal-Peak-Sägezahn- und Trapezwellenformen.

• Umfassende Datenerfassung: Das System überwacht und zeichnet kontinuierlich alle kritischen Testparameter (Beschleunigung, Verschiebung, Kraft usw.) auf und liefert detaillierte, prüfbare Daten für die Analyse, die Identifizierung der Ursachen und Konformitätsberichte.

• Robuste und langlebige Konstruktion: Gebaut mit Industriekomponenten und einem verstärkten Anker, der den immensen Kräften wiederholter Schocktests standhält, was eine langfristige Zuverlässigkeit und minimalen Wartungsaufwand gewährleistet.

• Benutzerfreundliche Oberfläche: Die intuitive Steuerungssoftware vereinfacht die Testprogrammierung, die Echtzeitüberwachung und die Berichterstellung und erleichtert es Ingenieuren und Technikern, komplexe Tests durchzuführen.

• Anpassbare Vorrichtungen: Unser Entwicklungsteam entwirft und fertigt anwendungsspezifische Vorrichtungen, um verschiedene Produkte sicher zu befestigen, die Stoßübertragung zu optimieren und die Testintegrität zu gewährleisten.

Technische Daten

• Nenn-Sinus-/Zufalls-/Schockkraft: 4.000 kgf / 4.000 kgf / 8.000 kgf

• Ankermasse: 35 kg

• Frequenzbereich: 5–3.000 Hz

• Einsatzgröße (Standard): M10

• Max./Kontinuierliche Verschiebung p-p: 100 mm / 90 mm

• Lastbefestigungspunkte (Standard): 17

• Max. Geschwindigkeit: 1,8 m/s

• Eigenfrequenz - Schubachse: <3 Hz

• Max. Sinus-/Zufallsbeschleunigung: 100 g / 60 g

• Max. vertikale Lastunterstützung: 500 kg

• Ankerdurchmesser: 440 mm

• Streufeld @152 mm über dem Tisch: ≤1 mT (10 Gauß)

• Grundresonanzfrequenz: 2.500 Hz (nom.) ±5%

• Abmessung (L x B x H): 1.270 mm x 980 mm x 1.135 mm

• Zulässiges Ankerkippmoment: 500 Nm

• Gewicht (unverpackt): 2.500 kg
