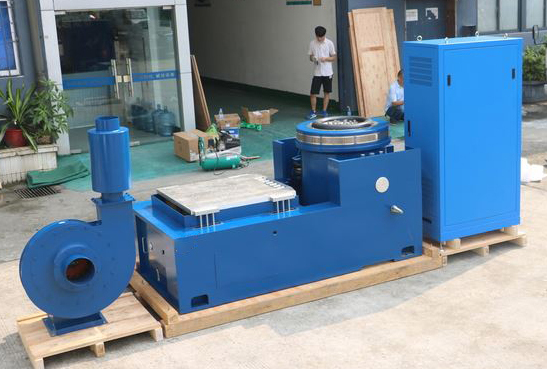

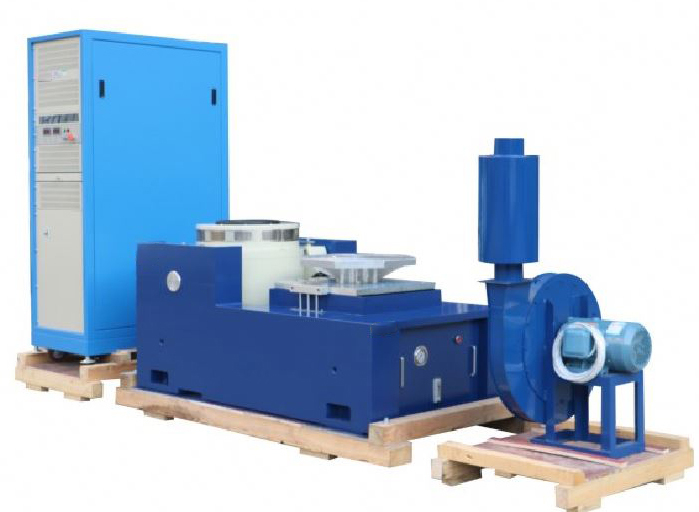

40kN Sine Random Vibration Tester mit 1500x1500mm Gleittisch

Sine & Random Vibration Tester mit horizontaler Schiebetabelle zur Produktvalidierung

UnsereSine & Random Vibration Tester mit integriertem Horizontal Slip TableDas All-in-One-System bietet Ingenieuren die Möglichkeit, umfassende Schwingungstests in drei Achsen zu durchführen:vertikal (Z-Achse) auf dem Schüttler, und horizontal (X- und Y-Achsen) auf dem Schiebetisch.Unser System ist unerlässlich, um Designfehler zu erkennen., um die Haltbarkeit zu gewährleisten und den Produktvalidierungsprozess zu beschleunigen.

Wesentliche Merkmale

• Schwingungsfähigkeit in drei Achsen:Unser System ermöglicht es Ihnen, Tests in vertikaler, horizontaler und Längsachse auf einer einzigen Maschine durchzuführen.Dies ist entscheidend für die genaue Replikation der realen dynamischen Belastungen und Belastungen auf dem Feld.

• Zwei-Modus-Vibrationsprüfung:Das System ist in der Lage, sowohl hochpräziseSinusSchwingungen für Resonanzsuche und Müdanalyse und komplexezufälligVibrationen zur Simulation von realen Breitbandbetriebsumgebungen.

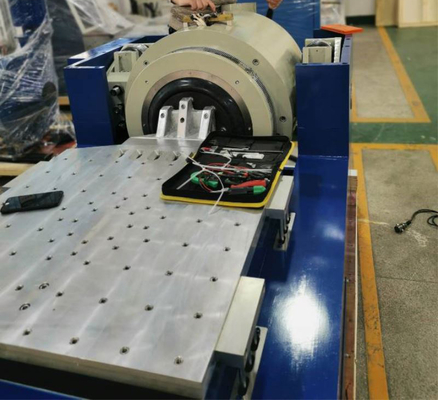

• Integrierte horizontale Rutschtabelle:Der robuste Rutschtisch bietet eine große, starre Plattform für die horizontale Prüfung von Komponenten und Baugruppen.

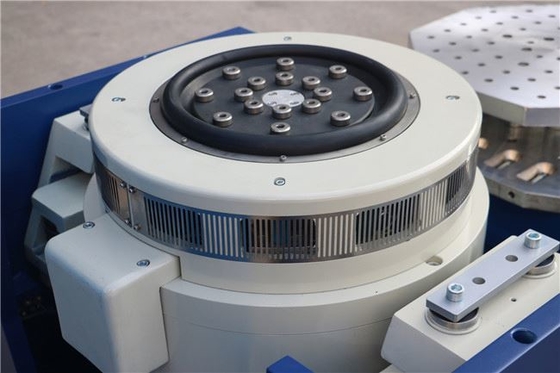

• Präzisions-elektrodynamischer Schüttler:Unser Shaker nutzt fortschrittliche elektrodynamische Technologie für eine genaue, wiederholbare und kontrollierte Erzeugung aller Vibrationswellenformen.

• Umfassende Datenerfassung:Das System überwacht und erfasst kontinuierlich alle Vibrationsdaten (Beschleunigung, Verschiebung, Leistungsspektraldichte (PSD) usw.), um detaillierte Einblicke und auditierbare Daten für die Analyse zu erhalten.

• Versatile Befestigungen:Der horizontale Schiebetisch und die vertikale Verstärkung ermöglichen eine einfache und sichere Montage einer Vielzahl von Prüfartikeln, von kleinen Bauteilen bis hin zu großen Baugruppen.

• Benutzerfreundliche Schnittstelle:Die intuitive Steuerungssoftware vereinfacht die Testprogrammierung, die Echtzeitüberwachung und die Berichterstattung und macht sie für Ingenieure und Techniker einfach zu bedienen.

Technische Spezifikation

• Nennwert der Sinus-/Zufalls-/Schockkraft:4,000 kgf / 4000 kgf / 8000 kgf

• Masse der Rüstung:35 kg

• Frequenzbereich:5 ‰ 3.000 Hz

• Inserts Größe (Standard):M10

• Max./kontinuierliche Verschiebung p-p:100 mm / 90 mm

• Anschlagpunkte der Last (Standard):17

• Maximalgeschwindigkeit:10,8 m/s

• Natürliche Frequenz - Schub-Achse:3 Hz

• Max. Sinus-Zufallsbeschleunigung:100 g / 60 g

• Maximal vertikale Lastunterstützung:500 kg

• Durchmesser der Rüstung:440 mm

• Streunfeld @152 mm oberhalb der Tabelle:≤1mT (10 gauss)

• Grundresonanzfrequenz:2,500 Hz (nom.) ± 5%

• Abmessungen (L x W x H):1,270 mm x 980 mm x 1.135 mm

• Erlaubtes Umschlagmoment der Rüstung:500 Nm

• Gewicht (nicht gekartet):2,500 kg
