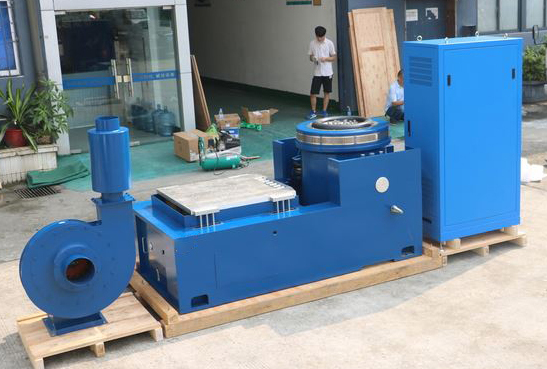

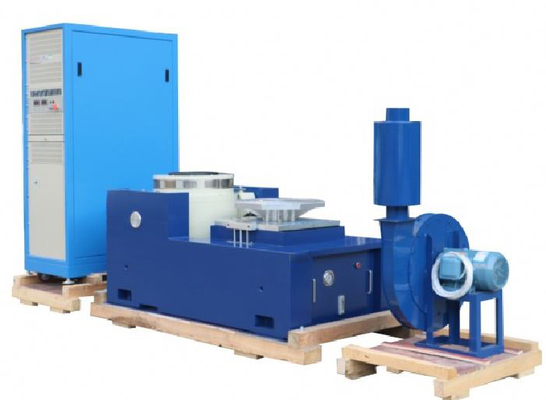

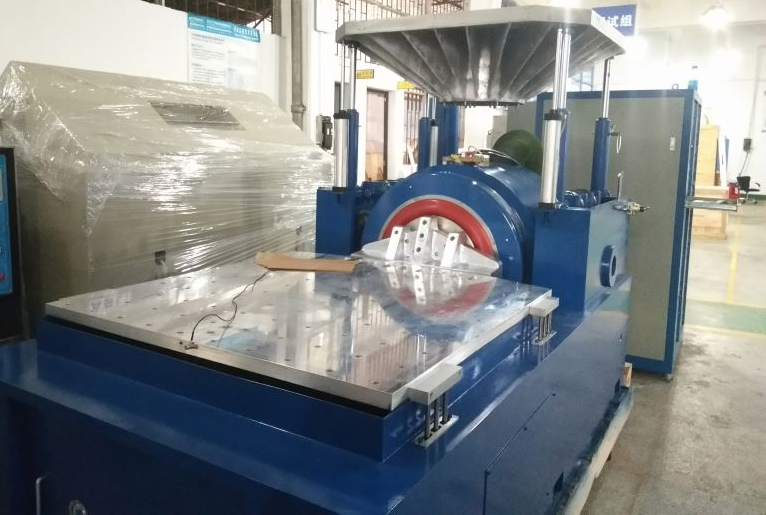

40kN elektro-dynamischer Shaker für EV-Batterietests 1500x1500mm

UnserElektrodynamischen Shaker mit hoher G-Kraft ist eine spezialisierte und leistungsstarke Lösung für die rigorosen Sicherheits- und Haltbarkeitstests von Batteriepacks für Elektrofahrzeuge (EV). Als Kernstück der EV-Technologie ist die Unversehrtheit der Batterie von entscheidender Bedeutung. Unser System wurde entwickelt, um Batteriepacks extremer Beschleunigung und dynamischen Belastungen auszusetzen und so schwere Straßenunfälle, Kollisionen und andere Worst-Case-Szenarien genau zu simulieren. Dies ist ein unverzichtbares Werkzeug, um zu gewährleisten, dass Ihre Batterien den anspruchsvollsten Bedingungen standhalten, die Sicherheit gewährleisten und strenge behördliche Standards erfüllen.

Hauptmerkmale

• Extreme G-Kraft-Fähigkeit: Entwickelt, um eine außergewöhnliche Beschleunigung zu liefern, die oft über 100g hinausgeht, um Hochwirkungsvorfälle und die brutalen Kräfte eines Aufpralls genau zu simulieren. Diese Fähigkeit ist unerlässlich, um die strukturelle Integrität großer Batteriepacks zu validieren.

• Hohe Nutzlastkapazität: Entwickelt, um das erhebliche Gewicht voller EV-Batteriepacks und -Module zu tragen und so eine robuste Leistung und Präzision auch bei schweren Testobjekten zu gewährleisten.

• Präzise elektrodynamische Steuerung: Bietet eine genaue, wiederholbare und kontrollierte Erzeugung komplexer Schwingungsprofile, einschließlich Sinus-, Zufalls- und Schockschwingungen, die für die Erfüllung spezifischer Automobil- und internationaler Sicherheitsstandards von entscheidender Bedeutung sind.

• EV-spezifische Sicherheitsmerkmale: Enthält integrierte Sicherheitsprotokolle, die für das Testen von Hochvoltbatterien unerlässlich sind, wie z. B. dedizierte Feuerlöschanschlüsse, Hochspannungsisolation, Überstromschutz und thermische Überwachung.

• Konformitätsorientierte Software: Der fortschrittliche digitale Controller ist mit einer Software ausgestattet, die vorprogrammierte Testprofile ausführen kann, die von wichtigen Standards wie UN 38.3 und SAE J2380 gefordert werden, wodurch Ihr Zertifizierungsprozess rationalisiert wird.

• Robuste Konstruktion: Gebaut mit einem verstärkten Anker und einem stabilen Rahmen, der den immensen Kräften standhält, die während Hoch-G-Tests erzeugt werden, und so langfristige Zuverlässigkeit und Stabilität gewährleistet.

Technische Daten

• Nenn-Sinus-/Zufalls-/Schockkraft: 4.000 kgf / 4.000 kgf / 8.000 kgf

• Ankermasse: 35 kg

• Frequenzbereich: 5–3.000 Hz

• Einsatzgröße (Standard): M10

• Max./Kontinuierliche Auslenkung p-p: 100 mm / 90 mm

• Lastbefestigungspunkte (Standard): 17

• Max. Geschwindigkeit: 1,8 m/s

• Eigene Frequenz - Schubachse: <3 Hz

• Max. Sinus-/Zufallsbeschleunigung: 100 g / 60 g

• Max. vertikale Lastunterstützung: 500 kg

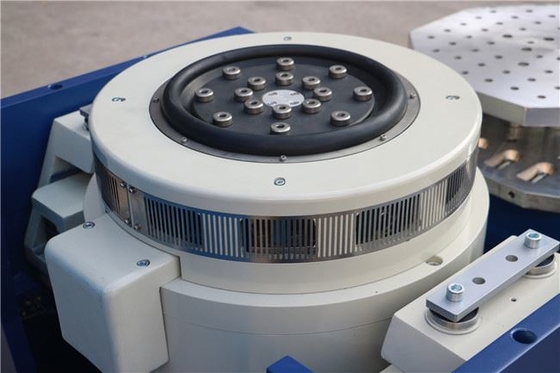

• Ankerdurchmesser: 440 mm

• Streufeld bei 152 mm über dem Tisch: ≤1 mT (10 Gauß)

• Grundresonanzfrequenz: 2.500 Hz (nom.) ±5%

• Abmessung (L x B x H): 1.270 mm x 980 mm x 1.135 mm

• Zulässiges Ankerkippmoment: 500 Nm

• Gewicht (unverpackt): 2.500 kg
