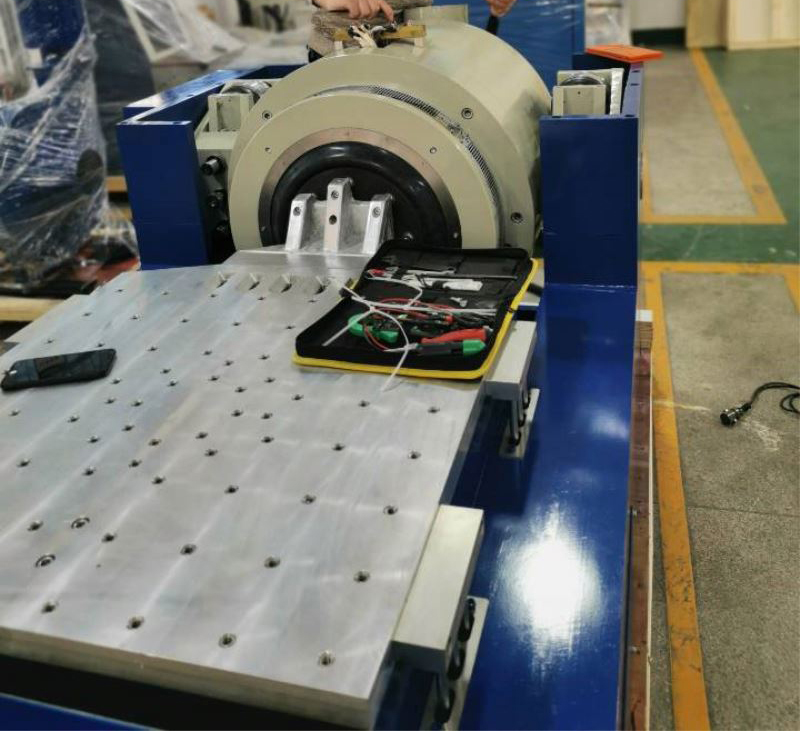

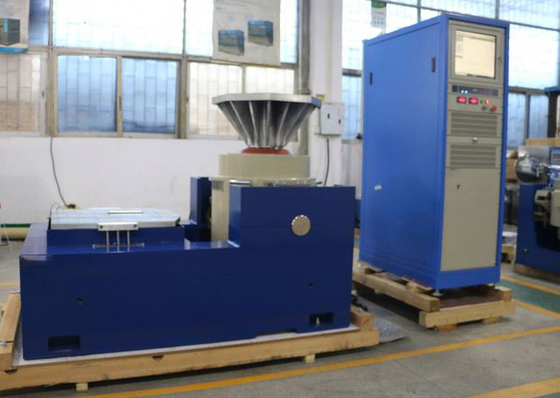

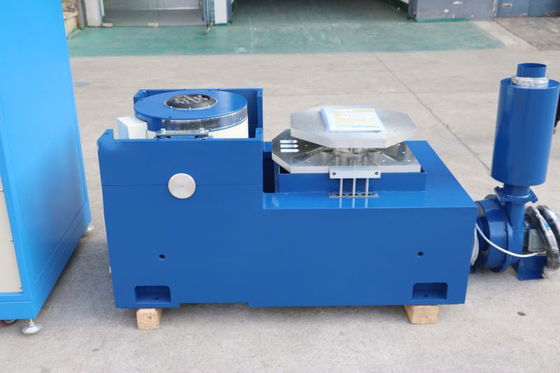

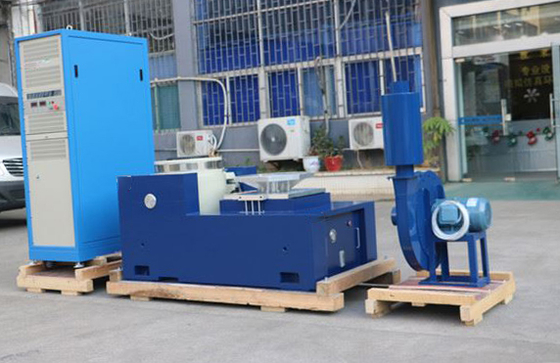

20 kN Fahrzeug-Vibrationsprüfsystem mit 500x500mm-Tabelle

Vibrationsprüfsystem für Fahrzeugteile mit Hochlastvibrationstabelle

UnsereVibrationsprüfsystem für Fahrzeugteileist eine robuste und leistungsfähige Lösung, die für die strenge Haltbarkeits- und Zuverlässigkeitsprüfung von Fahrzeugkomponenten entwickelt wurde.Schwingungstabelle mit hoher NutzlastDieses System ist so konzipiert, dass es große und schwere Automobilteile, von Batteriepaketen bis hin zu Motorenunterbaugruppen, aufnimmt.mehrseitige Schwingungen und Stoßschläge auf der Straße, ist unsere Ausrüstung ein unverzichtbares Werkzeug, um die Produktintegrität zu gewährleisten, die Entwicklungszyklen zu beschleunigen und sicherzustellen, dass Ihre Komponenten den anspruchsvollsten Bedingungen der realen Welt standhalten können.

Wesentliche Merkmale

• Schwingungstabelle für hohe Nutzlast:Entworfen, um das erhebliche Gewicht großer Automobilbaugruppen zu tragen, so dass die strengen Tests von EV-Batteries, Antrieben, Armaturenbrett und mehr mit hoher Genauigkeit möglich sind.

• Präzisions-elektrodynamischer Schüttler:bietet eine genaue, wiederholbare und kontrollierte Erzeugung komplexer Vibrationsprofile (Sineus, Zufallsschlag, Stoß usw.),mit dem Kraft- und Frequenzbereich, der notwendig ist, um strenge Automobilstandards wieSAE J2380undGMW 3172.

• Realistische Straßensimulation:Die fortschrittliche Steuerungssoftware des Systems erzeugt hochgenaue Vibrationsprofile, die die Straßendaten der realen Welt genau kopieren.Dazu gehören alles von glatten Autobahnen bis hin zu rauen Geländen..

• Umfassende Datenerfassung:Kontinuierlich überwacht und erfasst alle Vibrationsdaten (Beschleunigung, Verschiebung, Kraft usw.) und liefert detaillierte Erkenntnisse und auditierbare Daten für Analysen und Konformitätsberichte.

• Robuste und langlebige Bauweise:Sie besteht aus industriellen Komponenten und einer verstärkten Armatur, die für den kontinuierlichen Betrieb und die langfristige Zuverlässigkeit in anspruchsvollen Fahrzeugversuchsumgebungen ausgelegt ist.

• Anpassungsfähige Befestigungen:Unser Ingenieurteam entwirft und fertigt anwendungsspezifische Befestigungen, um verschiedene Automobilkomponenten sicher zu montieren, die Spannungsübertragung zu optimieren und die Testintegrität zu gewährleisten.

Spezifikationen für die Schüttler

• Nennwert der Sinus-/Zufalls-/Schockkraft:2,000 kgf / 2000 kgf / 4000 kgf

• Masse der Rüstung:30 kg

• Frequenzbereich:5-2 800 Hz

• Inserts Größe (Standard):M10

• Max./kontinuierliche Verschiebung p-p:100 mm / 90 mm

• Anschlagpunkte der Last (Standard):25

• Maximalgeschwindigkeit:10,8 m/s

• Natürliche Frequenz - Schub-Achse:3 Hz

• Max. Sinus-Zufallsbeschleunigung:65 g / 60 g

• Maximal vertikale Lastunterstützung:400 kg

• Durchmesser der Rüstung:340 mm

• Streunfeld @152 mm oberhalb der Tabelle:≤1mT (10 gauss)

• Grundresonanzfrequenz:2,400 Hz (nom) ± 5%

• Abmessungen (L x W x H):1,160 mm x 880 mm x 1.050 mm

• Erlaubtes Umschlagmoment der Rüstung:500 Nm

• Gewicht (nicht gekartet):1,700 kg

Anwendungen

• Qualifikation für EV-Batteries und -module:Umfassende Haltbarkeits- und Sicherheitsprüfungen von Elektrofahrzeugbatterien unter Straßenschwingungen und -schlägen.

• Motor- und Antriebskomponenten:Bewertung der Leistung und Langlebigkeit von Motorblöcken, Getriebe und Abgassystemen.

• Elektrische Steuergeräte (ECU) und Sensoren:Validierung der Zuverlässigkeit von Infotainmentsystemen, ADAS-Modulen und anderer wichtiger Fahrzeugelektronik gegen schwere dynamische Belastungen.

• Teile für Fahrgestell und Fahrwerk:Prüfung der Aufhängungsarme, der Bremskomponenten und der Lenksysteme auf Widerstandsfähigkeit unter unterschiedlichen Straßenbedingungen.

• Regulierungskonformität und OEM-Validierung:Erfüllung strenger internationaler und OEM-spezifischer Standards für die Zuverlässigkeit und Sicherheit von Automobilbauteilen.

• Forschung und Entwicklung:Beschleunigung der Entwicklung neuer Automobiltechnologien durch Verständnis ihres Verhaltens in realistischen Straßenbedingungen.

Vorteile

• Beschleunigte Entwicklung und Markteinführung:Durch die schnelle und genaue Simulation von Jahren der Straßenvibration können Sie Ihren Entwicklungszyklus erheblich verkürzen und Produkte schneller auf den Markt bringen.

• Überlegene ProduktzuverlässigkeitSicherstellt, dass Ihre Komponenten robust genug sind, um den anspruchsvollsten Bedingungen standzuhalten, was zu weniger Feldfehlern und Garantieansprüchen führt.

• Unübertroffener Testrealismus:Bietet eine hochgenaue und umfassende Bewertung der Produktleistung durch simulierte Straßenschwingungen.

• Kostenwirksame Designverbesserungen:Identifiziert Mängel frühzeitig im Entwurfsprozess, wodurch die Kosten für späte Änderungen oder Rückrufe von Produkten minimiert werden.

Bereit, die ultimative Sicherheit und Zuverlässigkeit Ihrer Automobilteile zu gewährleisten?Vibrationsprüfsystem für Fahrzeugteile mit Hochlastvibrationstabelle.
