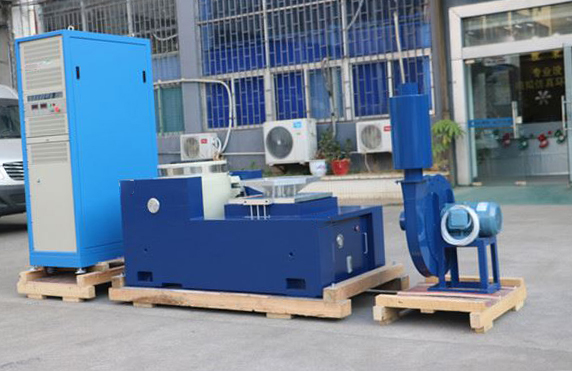

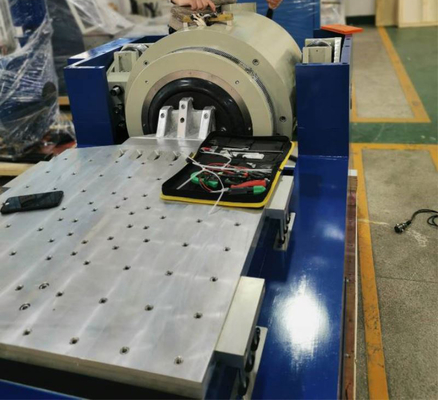

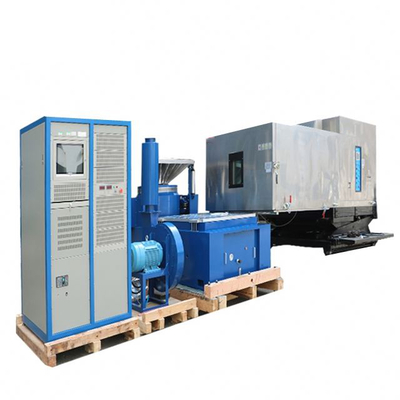

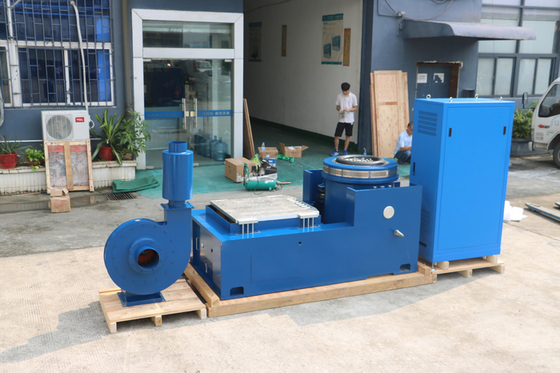

Elektrodynamisches Vibrationsprüfsystem 20 kN Frequenzbereich 1-3000 Hz

Ermüdungsprüfung Vibrationsprüfmaschine IEC 60068-2-6 Konform

UnsereVibrationsprüfmaschine zur Ermüdungsprüfungist ein Präzisionsgerät, das auf die anspruchsvollen Anforderungen derPrüfnorm IEC 60068-2-6Diese wichtige internationale Norm beschreibt die Methoden zur Bewertung der Ermüdungsbeständigkeit eines Produkts durch kontinuierliche, niedrigspannende und hochfrequente Schwingungen.Unser System bietet Ingenieuren eine leistungsfähige und genaue Lösung, um jahrelange Betriebsvibrationen in wenigen Stunden zu simulieren, um die Validierung Ihres Produktes zu beschleunigen und eine langfristige Haltbarkeit zu gewährleisten.

Wesentliche Merkmale

• Einheitliche Regelung:Vollständig so konfiguriert, dass die spezifischen Prüfverfahren gemäß IEC 60068-2-6 durchgeführt werden.Dies beinhaltet die Erstellung von Sinusvibrationsprofilen mit verschiedenen Frequenzen und Amplituden für eine bestimmte Dauer, um die kumulative Müdigkeit genau zu simulieren.

• Elektrodynamischer Hochpräzisionsschüttler:Unser Shaker nutzt fortschrittliche elektrodynamische Technologie für eine genaue, wiederholbare und kontrollierte Erzeugung von Sinusvibrationen mit außergewöhnlicher Stabilität und minimalem Verzerrung.

• Erweiterte Prüfdauer:Konzipiert für den kontinuierlichen, langfristigen Betrieb mit robusten Komponenten, die für eine hohe Haltbarkeit und minimale Wartung bei anspruchsvollen Müdigkeitstests ausgelegt sind.

• Umfassende Datenerfassung:Kontinuierliche Überwachung und Erfassung aller kritischen Prüfparameter (Beschleunigung, Verschiebung, Frequenz) und Bereitstellung detaillierter Erkenntnisse und auditierbarer Daten für die Analyse, Ermittlung des Ausfallmodus,und Konformitätsberichte.

• Laborgradige Präzision:Die fortschrittliche digitale Steuerung des Systems gewährleistet eine außergewöhnliche Genauigkeit und Stabilität, die für die Erzeugung der für die Müdanalyse erforderlichen präzisen, wiederholbaren Wellenformen von entscheidender Bedeutung sind.

• Benutzerfreundliche Schnittstelle:Das intuitive Bedienfeld vereinfacht die Testprogrammierung, die Echtzeitüberwachung und die Berichterstattung, sodass es in jeder Laborumgebung einfach zu bedienen ist.

• Anpassungsfähige Prüfvorrichtungen:Unser Ingenieurteam kann anwendungsspezifische Vorrichtungen entwerfen und herstellen, um verschiedene Produkte sicher zu montieren, die Spannungsübertragung zu optimieren und die Testintegrität zu gewährleisten.

Spezifikationen für die Schüttler

• Nennwert der Sinus-/Zufalls-/Schockkraft:2,000 kgf / 2000 kgf / 4000 kgf

• Masse der Rüstung:30 kg

• Frequenzbereich:5-2 800 Hz

• Inserts Größe (Standard):M10

• Max./kontinuierliche Verschiebung p-p:100 mm / 90 mm

• Anschlagpunkte der Last (Standard):25

• Maximalgeschwindigkeit:10,8 m/s

• Natürliche Frequenz - Schub-Achse:3 Hz

• Max. Sinus-Zufallsbeschleunigung:65 g / 60 g

• Maximal vertikale Lastunterstützung:400 kg

• Durchmesser der Rüstung:340 mm

• Streunfeld @152 mm oberhalb der Tabelle:≤1mT (10 gauss)

• Grundresonanzfrequenz:2,400 Hz (nom) ± 5%

• Abmessungen (L x W x H):1,160 mm x 880 mm x 1.050 mm

• Erlaubtes Umschlagmoment der Rüstung:500 Nm

• Gewicht (nicht gekartet):1,700 kg

Anwendungen

• Elektronik und Halbleiter:Identifizierung von Müdigkeit bei Lötverbindungen, Drahtverbindungen und anderen sensiblen Komponenten aufgrund kontinuierlicher Betriebsvibrationen.

• Fahrzeugkomponenten:Simulation von Motoren- und Straßenschwingungen über Jahre, um die Vermüdungsdauer elektronischer Steuergeräte (ECU), Sensoren und Innenkomponenten zu bewerten.

• Luft- und Raumfahrt:Bewertung der langfristigen Haltbarkeit von Avionik, Strukturbauteilen und Verbindungen unter kontinuierlichen Flugschwingungen.

• Medizinprodukte:Gewährleistung der langfristigen Zuverlässigkeit lebensnotwendiger Geräte und ihrer Komponenten gegen kontinuierliche Schwingungen von geringer Intensität im Betrieb.

• Ausfallanalyse und FuE:Entdeckung subtiler Konstruktionsfehler und Fertigungsfehler, die nur nach längerer Schwingungsbelastung nachweisbar sind.

• Einhaltung der Vorschriften:Wesentlich für die Validierung und Zertifizierung von Produkten zur Erfüllung internationaler Standards für Müdigkeitshaltung.

Vorteile

• Garantierte Konformität mit IEC 60068-2-6:Sicherstellen, dass Ihre Produkte diesen wichtigen internationalen Standard erfüllen, den Zugang zum globalen Markt erleichtern und das Vertrauen der Kunden stärken.

• Beschleunigte Müdigkeitstests:Das verkürzt die Zeit, die für die Validierung der Langzeitbeständigkeit eines Produkts benötigt wird, und beschleunigt den FuE-Zyklus und die Markteinführungszeit.

• Verbesserte ProduktzuverlässigkeitProaktiv identifiziert und mindert mögliche Ausfallpunkte, um eine längere Lebensdauer zu gewährleisten und kostspielige Ausfälle und Garantieansprüche zu reduzieren.

• Zuverlässige und wiederholbare Ergebnisse:Er liefert genaue und konsistente Daten, die für eine fundierte Entscheidungsfindung und robuste Designverbesserungen unerlässlich sind.

Sie sind bereit, die tatsächliche Müdigkeit von Ihren Produkten mit Präzision und Konformität zu testen?Vibrationsprüfmaschine zur Ermüdungsprüfung.
