Elektrodynamische Erschütterungs-Prüfsysteme

Vibrationsschüttler für die IEC 60068 - 2 - 6 Sinus-Sweep-Vibrationsprüfung

Markenbezeichnung:	PRECISION
Modellnummer:	VTS-20
MOQ:	1
Preis:	$6000
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

Personalisierte Unterstützung:

OEM und ODM

SINE-KRAFT:

20 kN

gelegentliche Kraft:

20 kN

Schlagkraft:

40KN

Frequenzbereich:

1 bis 3000 Hz

Verlagerung:

76 mm

Geschwindigkeit:

2.0

Größe der Tabelle:

1200x1200 mm

Verpackung Informationen:

Standardverpackung für die Ausfuhr

Versorgungsmaterial-Fähigkeit:

100 pro Monat

Hervorheben:

Sine Sweep Vibration Shaker-Maschine

Vibrationsschüttler

Produkt-Beschreibung

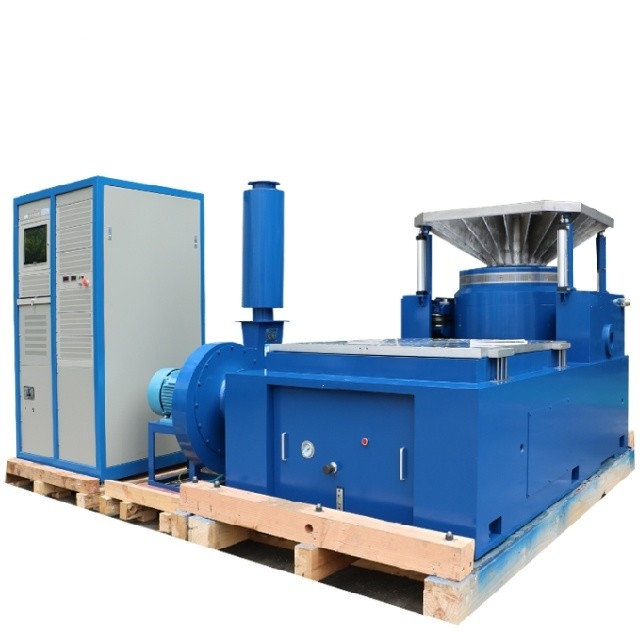

Vibrationsschüttler für die IEC 60068 - 2 - 6 Sine Sweep-Vibrationsprüfung

Im Bereich der Produktentwicklung und Qualitätskontrolle ist es von größter Bedeutung, die Zuverlässigkeit der Produkte unter verschiedenen Umweltbedingungen zu gewährleisten.Vibrationen sind ein häufiger Belastungsfaktor, auf den sich Produkte während des Transports konzentrierenDie IEC 60068-2-6-Norm, die sich auf die Sinus-Sweep-Vibrationsprüfung konzentriert,bietet einen umfassenden Rahmen für die Bewertung der Fähigkeit von Produkten, solchen Schwingungen standzuhaltenEine Vibrationsschüttlermaschine, die auf diese Norm zugeschnitten ist, ist für Hersteller verschiedener Branchen zu einem wesentlichen Werkzeug geworden.- Ich weiß.

1Die Bedeutung der IEC 60068 - 2 - 6 Sine Sweep Vibration Testing- Ich weiß.

Simulation von Vibrationsszenarien in der realen Welt- Ich weiß.

Produkte in realen Szenarien sind oft Vibrationen ausgesetzt, deren Frequenz sich im Laufe der Zeit ändert.Komponenten erleiden während des Starts Schwingungen, die sich mit der Drehzahl des Motors (Umdrehungen pro Minute) ändernIn der Automobilindustrie werden Teile Vibrationen ausgesetzt, die sich mit der Geschwindigkeit des Fahrzeugs und den Straßenverhältnissen verändern.gemäß IEC 60068 - 2 - 6, zielt darauf ab, diese dynamischen Schwingungsbedingungen in einer kontrollierten Laborumgebung zu replizieren.Durch schrittweise Änderung der Schwingungsfrequenz von einem niedrigen Wert auf einen hohen Wert und zurück (oder umgekehrt), kann diese Prüfmethode die Resonanzfrequenzen eines Produkts ermitteln.und wenn ein Produkt für einen längeren Zeitraum Schwingungen bei seinen Resonanzfrequenzen ausgesetzt ist, kann es zu strukturellen Schäden, Komponentenfehlern oder einer Verringerung der Leistung führen.- Ich weiß.

Bewertung der Haltbarkeit und Zuverlässigkeit eines Produkts- Ich weiß.

Die IEC 60068 - 2 - 6 Sinus-Sweep-Vibrationsprüfung hilft den Herstellern, die Haltbarkeit und Zuverlässigkeit ihrer Produkte zu beurteilen.Hersteller können mögliche Designfehler erkennen, wie z. B. schwache Verbindungen, unzureichende Strukturintegrität oder eine unsachgemäße Materialwahl.Eine schlecht konstruierte elektronische Vorrichtung kann bei der Sinus-Sweep-Prüfung bei Exposition gegenüber bestimmten Frequenzen Komponenten entfernen oder Leiterplatten zerbrechen.Die Identifizierung dieser Probleme während der Testphase ermöglicht es den Herstellern, die notwendigen Designverbesserungen vorzunehmen, was wiederum das Risiko von Produktfehlern im Feld verringert.Dies spart nicht nur die Kosten für Produktrückrufe und Reparaturen, sondern verbessert auch den Ruf des Herstellers, indem er hochwertige Produkte liefert., zuverlässige Produkte.- Ich weiß.

2- Verständnis der Norm IEC 60068 - 2 - 6- Ich weiß.

Schlüsselvoraussetzungen der Norm- Ich weiß.

In der Norm IEC 60068-2-6 werden spezifische Anforderungen an die Sinus-Sweep-Vibrationsprüfung festgelegt.die sich typischerweise von einigen Hertz bis zu mehreren hundert Hertz erstrecktAuch die Schleuderschwindigkeit, d. h. die Geschwindigkeit, mit der sich die Frequenz während der Prüfung ändert, ist klar angegeben.Eine langsame Wickelrate kann verwendet werden, um die Resonanzfrequenzen genau zu identifizierenDie Amplitude der Vibration, gemessen in Form der Beschleunigung (g), wird mit einer höheren Schwingungsgeschwindigkeit gemessen.ist ein weiterer entscheidender Parameter, der durch die Norm definiert ist- Unterschiedliche Produkte können unterschiedliche Amplituden benötigen, je nach Verwendungszweck und erwarteter Vibrationsumgebung.die Richtung der Vibration (e.z.B. ein- oder mehrfach) und die Prüfdauer.- Ich weiß.

Normung für die Industrie- Ich weiß.

Diese Norm spielt eine wichtige Rolle bei der Standardisierung des Sinus-Sweep-Vibrations-Prüfprozesses in allen Branchen.und RegulierungsbehördenDurch die Einhaltung der Norm IEC 60068-2-6 können die Hersteller sicherstellen, daß ihre Produkte konsistent und vergleichbar geprüft werden.Da alle Produkte anhand desselben Referenzwerts bewertet werdenDarüber hinaus vereinfacht sie den Prozess der Zertifizierung von Produkten für die Konformität, die für die Produkte unerlässlich ist, um auf bestimmte Märkte zu gelangen oder die regulatorischen Anforderungen zu erfüllen.- Ich weiß.

3Wie funktioniert die Vibrations-Shaker-Maschine?- Ich weiß.

Funktionsprinzip der Vibrationsschüttlermaschine- Ich weiß.

Eine Vibrationsschüttlermaschine für die IEC 60068 - 2 - 6 Sinus-Sweep-Vibrationsprüfung arbeitet typischerweise nach einem elektrodynamischen oder hydraulischen Prinzip.Ein elektrischer Strom wird auf eine in einem Magnetfeld aufgehängte bewegliche Spule angewendet.Nach Flemings Linkshandregel erzeugt dies eine Kraft, die die Spirale bewegen lässt..Um eine Sinus-Sweep-Vibration zu erzeugen, wird der elektrische Strom, der an die Spule geleitet wird, so eingestellt, dass sich die Frequenz der resultierenden Vibration im Laufe der Zeit allmählich ändert.mit einer Breite von mehr als 20 mm, wird eine hydraulische Flüssigkeit verwendet, um die Kraft zu erzeugen, die den Schütteltisch zum Vibrieren bringt.Der Fluss und der Druck der hydraulischen Flüssigkeit werden genau gesteuert, um das gewünschte Sinus-Sweep-Vibrationsprofil zu erzeugen.- Ich weiß.

Komponenten der Vibrationsschüttlermaschine- Ich weiß.

Die Vibrationsschüttlermaschine besteht aus mehreren Schlüsselkomponenten. Der Vibrationsgenerator, ob es sich um eine elektrodynamische oder hydraulische Einheit handelt, ist für die Erzeugung der Vibrationen verantwortlich.Der Leistungsverstärker, erhöht bei einem elektrodynamischen Shaker das elektrische Signal auf das erforderliche Leistungsniveau.Es ermöglicht den Bedienern, die gewünschten Vibrationsparameter einzugebenDie Steuerung erzeugt dann die entsprechenden Steuerungssignale an den Vibrationsgenerator und den Leistungsverstärker.SensorenDiese Sensoren messen die tatsächlichen Schwingungswerte und geben dem Steuergerät Feedback.Die Steuerung verwendet diese Rückmeldung, um die Vibrationsparameter in Echtzeit anzupassen., um sicherzustellen, dass das Vibrationsprofil den Anforderungen der Norm IEC 60068-2-6 entspricht.- Ich weiß.

Nennwert Sine/Zufall/Schockkraft	3,000 kgf/3.000 kgf/6.000 kgf	Masse der Rüstung	30 kg
Frequenzbereich	5 bis 3000 Hz	Einfügungsgröße (Standard)	M10
Max./ Dauerverschiebung p-p	51 mm/51 mm	Anschlusspunkte der Last (Standard)	17
Max. Geschwindigkeit	2.0 m/s	Natürliche Frequenz-Schub-Achse	3 Hz
Max.Sine/Zufallsbeschleunigung	100/60 g	Max. Vertikallastunterstützung	500 kg
Durchmesser der Rüstung	440 mm	Streunfeld @152 mm über der Tabelle	≤1mT (10 gauss)
Grundresonanzfrequenz	2t500 Hz (nom.) ± 5%	Abmessung LxWxH	1,270 mm x 980 mm x 1,135 mm
Zulässiges Umschlagmoment der Armatur	500 Nm	Gewicht (ohne Schachtel)	2,500 kg

4. Leistungsmerkmale der IEC 60068 - 2 - 6 konformen Vibrationsschüttlermaschine- Ich weiß.

Hochpräzise Frequenzsteuerung- Ich weiß.

Um der Norm IEC 60068 - 2 - 6 gerecht zu werden, muss die Vibrationsschüttlermaschine eine hochpräzise Frequenzregelung bieten.Diese Präzisionsstufe ist entscheidend, um die Resonanzfrequenzen des Produkts genau zu ermittelnZum Beispiel, wenn man einen leistungsstarken Lautsprecher testet, the vibration shaker machine needs to precisely sweep through the frequency range relevant to audio frequencies to determine if the speaker components resonate at any frequencies that could cause distortionDie Fähigkeit, die Frequenz so genau zu steuern, stellt sicher, daß die Testergebnisse zuverlässig und wiederholbar sind.- Ich weiß.

Genaue Amplitudenkontrolle- Ich weiß.

Die Amplitude der Vibration ist ein weiterer kritischer Aspekt, denn die Vibrationsschüttlermaschine kann die Amplitude mit einer Genauigkeit von etwa ± 1% des eingestellten Beschleunigungswerts genau steuern.Dies ist wichtig, da verschiedene Produkte je nach Konstruktion und Verwendung spezifische Ansprüche an die Amplitude haben können.Ein medizinisches Gerät kann beispielsweise einen sehr niedrigen Amplituden-Schwingungstest erfordern, um sicherzustellen, dass seine sensiblen Komponenten nicht beschädigt werden.Während ein schweres Industrieprodukt mit höheren Amplituden-Vibrationen getestet werden kann, um härtere Betriebsbedingungen zu simulierenDie präzise Amplitudenregelung ermöglicht es den Herstellern, ihre Produkte unter den genauen Schwingungswerten der Norm IEC 60068-2-6 zu testen.- Ich weiß.

Robustes und zuverlässiges Bauwerk- Ich weiß.

Angesichts des sich wiederholenden und anspruchsvollen Charakters der Sinus-Sweep-Vibrationsprüfung ist die Vibrationsschüttlermaschine mit robuster und zuverlässiger Konstruktion gebaut.Der Schüttlertisch und andere mechanische Bauteile sind aus hochfesten Materialien wie Aluminium oder Stahl hergestellt, um den hohen Kräften zu widerstehen, die während der Schwingungstests entstehen.Die elektrischen und hydraulischen Komponenten, einschließlich Leistungsverstärker, Steuerung und Pumpen, sind so konzipiert, daß sie unter hohen Belastungsbedingungen ohne Abbau kontinuierlich arbeiten.Die Maschine ist auch mit Sicherheitsvorrichtungen ausgestattet, wie z. B. Überlastschutz und Notbremsknöpfe, um das Prüfmuster und die Bediener zu schützen.Diese robuste Konstruktion sorgt dafür, daß die Vibrationsschüttlermaschine über ihre Lebensdauer Tausende von Prüfungen ohne erhebliche Wartung durchführen kann, die Ausfallzeiten reduzieren und die Effizienz des Prüfprozesses erhöhen.- Ich weiß.

5. Anwendungen der Vibrationsschüttlermaschine in verschiedenen Industriezweigen- Ich weiß.

Elektronikindustrie- Ich weiß.

In der Elektronikindustrie wird die Vibrationsschüttlermaschine weit verbreitet, um eine Vielzahl von Produkten zu testen, von Smartphones und Tablets bis hin zu hochwertigen Servern.die Vibrationsschüttlermaschine kann verwendet werden, um die Fähigkeit der Festplatte zu testen, Vibrationen zu widerstehenDurch die Ausbringung des Laptops unter Sinus-Sweep-Vibrationen können die Hersteller feststellen, ob die Lesekopfköpfe der Festplatte bei bestimmten Frequenzen mit der Festplattenoberfläche kollidieren können.Dies hilft, die Haltbarkeit des Laptops zu verbessern und das Risiko von Datenverlust durch Vibrations-induzierte Festplattenfehler zu reduzieren.- Ich weiß.

Automobilindustrie- Ich weiß.

Die Automobilindustrie setzt auf Vibrationsschüttlermaschinen, um verschiedene Komponenten zu testen.zur Gewährleistung ihrer Zuverlässigkeit unter den während des Motorbetriebs erzeugten Vibrationen geprüft werdenDie Vibrationsschüttler-Maschine kann die komplexen Vibrationsmuster simulieren, die diese Komponenten erleben, wenn sich die Drehzahl des Motors ändert.wie Armaturenbretter und Sitze, werden getestet, um sicherzustellen, dass sie während des normalen Fahrens keine lästigen Klappern oder Vibrationen erzeugen.Automobilhersteller können die Qualität und Kundenzufriedenheit ihrer Fahrzeuge verbessern.- Ich weiß.

Luft- und Raumfahrt- Ich weiß.

In der Luft- und Raumfahrtindustrie, in der die Zuverlässigkeit des Produktes von entscheidender Bedeutung ist, wird die Vibrationsschüttlermaschine zur Prüfung einer Vielzahl von Komponenten verwendet, einschließlich Flugzeugmotoren, Avioniksysteme,und StrukturelementeSo wird beispielsweise die Flügelstruktur eines Flugzeugs geprüft, um sicherzustellen, daß sie den Schwingungen der Motoren und der Luftturbulenzen während des Fluges standhält.Die Vibrations-Shaker-Maschine kann die Sinus-Sweep-Vibrationen simulieren, die der Flügel unter verschiedenen Flugbedingungen erleben kannDies trägt zur Gewährleistung der Sicherheit und Zuverlässigkeit von Flugzeugen bei, was in der Luft- und Raumfahrtindustrie von größter Bedeutung ist.- Ich weiß.

6Schlussfolgerung.- Ich weiß.

Die IEC 60068 - 2 - 6-konforme Vibrationsschüttlermaschine ist ein wesentliches Werkzeug für die Produktentwicklung und Qualitätskontrolle in mehreren Branchen.Durch genaue Simulation realer Vibrationsszenarien., ermöglicht es den Herstellern, die Haltbarkeit und Zuverlässigkeit ihrer Produkte zu bewerten.Diese Maschine spielt eine entscheidende Rolle bei der Gewährleistung, dass die Produkte die hohen Qualitätsstandards erfüllen, die auf dem heutigen wettbewerbsorientierten Markt erforderlich sind.Wenn Ihre Industrie zuverlässige Sinus-Sweep-Vibrationsprüfungen benötigt, um der Norm IEC 60068-2-6 zu entsprechen,Investitionen in eine hochwertige Vibrationsschüttlermaschine können die Leistung und Zuverlässigkeit Ihrer Produkte erheblich verbessernÜberlegen Sie, ob Sie sich an unser Expertenteam wenden möchten, um zu erfahren, wie unsere Vibrationsschüttler für Ihre spezifischen Testbedürfnisse angepasst werden können.
