Elektrodynamische Erschütterungs-Prüfsysteme

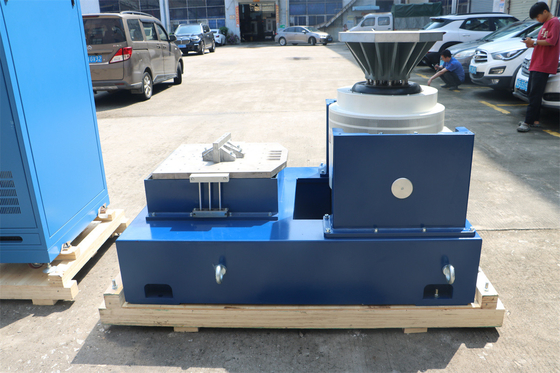

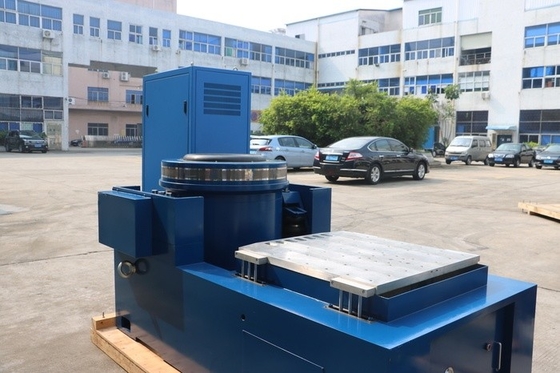

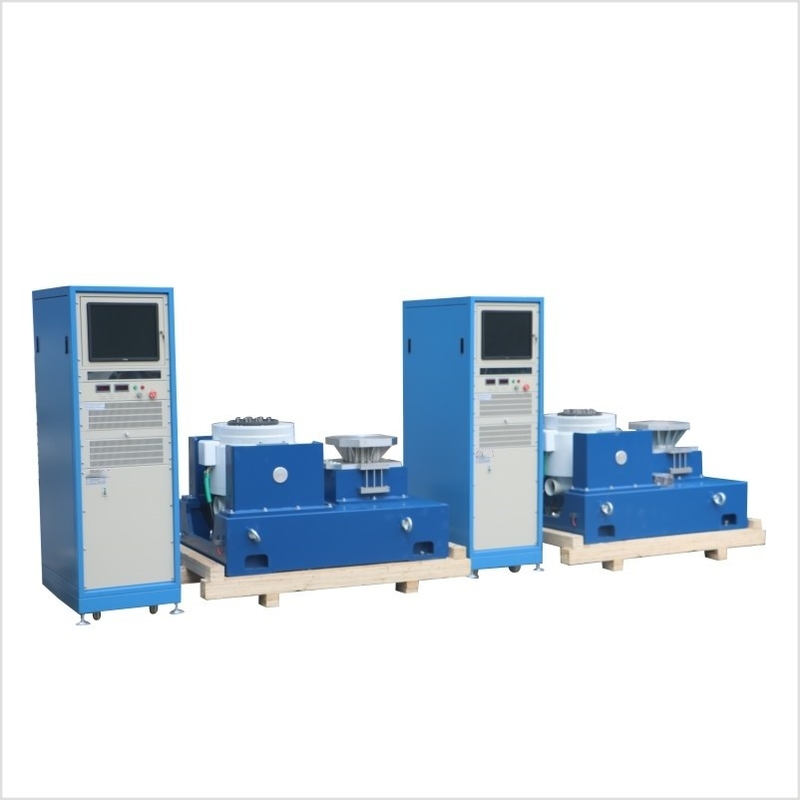

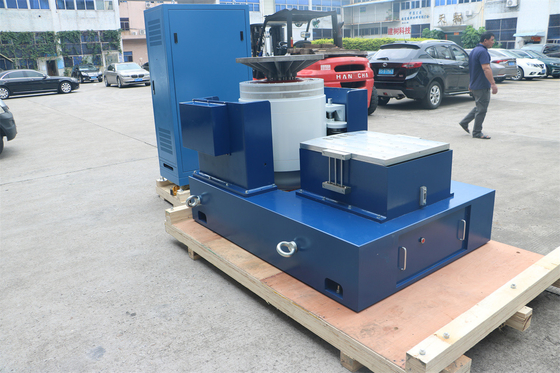

Spezielle Vibrationsprüfmaschine für Mil-Std-202g Verteidigungselektronik

Markenbezeichnung:	PRECISION
Modellnummer:	VTS-20
MOQ:	1
Preis:	$6000
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

Personalisierte Unterstützung:

OEM und ODM

SINE-KRAFT:

20 kN

gelegentliche Kraft:

20 kN

Schlagkraft:

40KN

Frequenzbereich:

1 bis 3000 Hz

Verlagerung:

76 mm

Geschwindigkeit:

2.0

Größe der Tabelle:

1200x1200 mm

Verpackung Informationen:

Standardverpackung für die Ausfuhr

Versorgungsmaterial-Fähigkeit:

100 pro Monat

Hervorheben:

Elektronische Komponenten-Vibrationsprüfmaschine

Spezielle Vibrationsprüfmaschine

Mil-Std-202g Vibrationsprüfmaschine

Produkt-Beschreibung

Vibrationsprüfmaschine für elektronische und elektrische Verteidigungskomponenten

Im Verteidigungsbereich sind die Zuverlässigkeit und Leistung elektronischer und elektrischer Komponenten nicht verhandelbar.von Kommunikationsgeräten und Radarsystemen bis hin zu WaffenkontrolleinheitenDer MIL-STD-202G-Standard legt strenge Richtlinien für die Umweltprüfung dieser Komponenten fest, wobei die Vibrationsprüfung ein entscheidender Aspekt ist.Eine Vibrationsprüfmaschine, die dieser Norm entspricht, ist ein unverzichtbarer Vorteil bei der Gewährleistung der Qualität und Haltbarkeit von elektronischen und elektrischen Komponenten für die Verteidigung.- Ich weiß.

1Die Bedeutung von Vibrationsprüfungen in Verteidigungselektronik und elektrischen Komponenten- Ich weiß.

Schwierige Einsatzbedingungen- Ich weiß.

Verteidigungselektronische und elektrische Komponenten werden in den schwierigsten Umgebungen der Erde eingesetzt.ein Flugzeug, das während des Fluges hoffrequente Schwingungen erlebt, oder ein Schiff, das die konstanten Schwingungen seiner Motoren erträgt, müssen diese Komponenten ihre Funktionalität beibehalten.Vibrationsprüfungen zielen darauf ab, diese realen Vibrationsszenarien in einem kontrollierten Labor zu replizieren.Durch die Ausbringung der Bauteile einer Vielzahl von Schwingungen können die Hersteller mögliche Schwachstellen in der Konstruktion wie lose Verbindungen, zerbrechliche Leiterplatten,oder eine unsachgemäße Montage des BauteilsDies ermöglicht die Verbesserung der Konstruktion, um sicherzustellen, daß die Bauteile den Schwingungen standhalten, denen sie bei ihrer vorgesehenen Verwendung begegnen, wodurch das Risiko von Ausfällen im Feld verringert wird.- Ich weiß.

Sicherstellung der Systemintegrität und des Erfolgs der Mission- Ich weiß.

Die Integrität von Verteidigungssystemen hängt direkt mit der Zuverlässigkeit ihrer Bestandteile zusammen.Eine Fehlfunktion einer elektronischen oder elektrischen Komponente in einem kritischen Verteidigungssystem kann zu einem Misserfolg führen., die das Leben von Militärangehörigen gefährden.Ein Ausfall der Kommunikationskomponente eines Militärflugzeugs während eines Einsatzes kann die Kommunikation mit der Bodenleitung und anderen Flugzeugen stören.Vibrationsprüfungen helfen, sicherzustellen, daß alle Komponenten eines Abwehrsystems, vom kleinsten Widerstand bis zur komplexesten Leiterplatte,bei Schwingungen intakt und funktionsfähig bleibenDurch die Einhaltung des MIL-STD-202G-Standards für Vibrationsprüfungen können die Hersteller Komponenten liefern, die die in der Verteidigungsindustrie erforderlichen hohen Qualitäts- und Sicherheitsstandards erfüllen.Gewährleistung des Vertrauens der Militärkommandeure in die Leistung ihrer Ausrüstung.- Ich weiß.

2Verständnis der MIL-STD-202G-Norm für Vibrationsprüfungen- Ich weiß.

Schlüsselvoraussetzungen der Norm- Ich weiß.

Der MIL-STD-202G-Standard legt spezifische Anforderungen an die Vibrationsprüfung von elektronischen und elektrischen Komponenten der Verteidigung fest.AmplitudenstufenDer Frequenzbereich erstreckt sich typischerweise von wenigen Hertz bis zu mehreren Tausend Hertz.die das gesamte Spektrum der Vibrationen abdeckt, die diese Komponenten in verschiedenen Verteidigungsanwendungen erleiden könnenDie Amplituden, gemessen in Form der Beschleunigung (g), werden sorgfältig kalibriert, um die Intensität der Vibrationen in realen Szenarien zu simulieren.Komponenten, die in der Avionik eines Hubschraubers eingesetzt werden, erfordern möglicherweise andere Amplituden im Vergleich zu denen, die in einem bodengestützten Radarsystem verwendet werdenDie Prüfdauer ist ebenfalls klar definiert, um sicherzustellen, daß die Bauteile ausreichend Schwingungen ausgesetzt sind, um ihre Langlebigkeit genau beurteilen zu können.- Ich weiß.

Normung für die Verteidigungsindustrie- Ich weiß.

Diese Norm spielt eine entscheidende Rolle bei der Standardisierung des Vibrationsprüfungsprozesses in der gesamten Verteidigungsindustrie.Es bietet Herstellern einen gemeinsamen Rahmen für die Bewertung der Leistung ihrer Bauteile.Durch die Einhaltung des MIL-STD-202G-Standards können Hersteller die Leistung verschiedener Bauteilmodelle und -designs vergleichen und so Verbesserungspunkte ermitteln.Es trägt auch dazu bei, sicherzustellen, dass Komponenten verschiedener Hersteller ein einheitliches Qualitätsniveau erfüllen., die für die Integration von Komponenten in komplexe Verteidigungssysteme unerlässlich ist.- Ich weiß.

3Wie funktioniert die Vibrationsprüfmaschine?- Ich weiß.

Funktionsprinzip der Vibrationsprüfmaschine- Ich weiß.

Eine Vibrationsprüfmaschine für Verteidigungskomponenten arbeitet typischerweise entweder nach einem elektrodynamischen oder einem hydraulischen Prinzip.Ein elektrischer Strom wird auf eine in einem Magnetfeld aufgehängte bewegliche Spule angewendet.Nach Flemings Linkshandregel erzeugt dies eine Kraft, die die Spirale bewegen lässt.die dann die auf sie gelegte Komponente vibriertDie Vibrationsprüfmaschine kann durch Anpassung des elektrischen Stroms und der Eigenschaften des Magnetfeldes ein breites Spektrum an Vibrationsfrequenzen und Amplituden erzeugen.mit einer Breite von mehr als 20 mm, wird Hydraulikflüssigkeit verwendet, um die Kraft zu erzeugen, die zur Vibration der Prüfplattform führt. Der Durchfluss und Druck der Hydraulikflüssigkeit werden gesteuert, um das gewünschte Vibrationsprofil zu erzeugen.- Ich weiß.

Komponenten der Vibrationsprüfmaschine- Ich weiß.

Die Vibrationsprüfmaschine besteht aus mehreren wesentlichen Komponenten, wobei die Prüfplattform die Oberfläche ist, auf der die Abwehrkomponente montiert ist.Es ist hochsteif und flach ausgelegt, um eine gleichmäßige Übertragung der Vibrationen auf die Prüfprobe zu gewährleisten.Die Stromquelle, sei es ein elektrischer Leistungsverstärker in einem elektrodynamischen System oder eine hydraulische Pumpe in einem hydraulischen System, liefert die Energie, die zur Erzeugung der Vibrationen benötigt wird.Der Controller ist das Gehirn des Systems., so dass die Bediener die gewünschten Vibrationsparameter wie Frequenz, Amplitude und Prüfdauer festlegen können.Sensoren wie Beschleunigungsmessgeräte werden verwendet, um die tatsächlichen Schwingungswerte der Prüfplattform zu messen.Diese Sensoren geben dem Controller Feedback und ermöglichen eine Echtzeit-Anpassung, um sicherzustellen, dass das Vibrationsprofil innerhalb der angegebenen Grenzen des MIL-STD-202G-Standards bleibt.- Ich weiß.

4. Leistungsmerkmale der MIL-STD-202G-konformen Vibrationsprüfmaschine- Ich weiß.

Hochpräzise Vibrationskontrolle- Ich weiß.

Um den MIL-STD-202G-Standard zu erfüllen, muss die Vibrationsprüfmaschine eine hochpräzise Vibrationskontrolle bieten.mit einer Frequenzgenauigkeit häufig innerhalb von ±0Die Amplitude der Schwingungen kann auch präzise gesteuert werden, wobei die Amplitudengenauigkeit typischerweise ± 1% beträgt.Diese Präzisionsstufe ist von entscheidender Bedeutung, um die Zuverlässigkeit und Wiederholbarkeit der Testergebnisse zu gewährleistenZum Beispiel beim Testen eines leistungsstarken militärischen Kommunikationsmoduls,Die Vibrationsprüfmaschine muss in der Lage sein, die Vibrationen, denen sie auf verschiedenen militärischen Plattformen begegnet, genau zu reproduzieren., so dass die Hersteller ihre Leistung genau beurteilen können.- Ich weiß.

Breiter Dynamikbereich- Ich weiß.

Eine weitere wichtige Eigenschaft ist die Fähigkeit, einen breiten Dynamikbereich abzudecken.Abwehrkomponenten können in einigen Situationen sehr geringe Amplituden und in anderen extrem hohe Amplituden erfahren.Die Vibrationsprüfmaschine muss in der Lage sein, Vibrationen in diesem breiten Bereich zu erzeugen.Es sollte in der Lage sein, die leichten Vibrationen während des normalen Betriebs einer Überwachungsdrohne sowie die intensiven Vibrationen während des Starts einer Rakete zu simulieren.Ein breiter Dynamikbereich sorgt dafür, daß alle möglichen Vibrationsszenarien effektiv getestet werden können.- Ich weiß.

Robustes und zuverlässiges Bauwerk- Ich weiß.

Angesichts des kritischen Charakters von Verteidigungsanwendungen ist die Vibrationsprüfmaschine mit robuster und zuverlässiger Konstruktion gebaut.Die Prüfplattform und andere mechanische Bauteile sind aus hochfesten Materialien wie Aluminium oder Stahl hergestellt, um den hohen Kräften, die bei der Schwingungstestung entstehen, standzuhaltenDie elektrischen und hydraulischen Komponenten, einschließlich Stromquelle und Steuerung, sind so ausgelegt, daß sie unter hohen Belastungsbedingungen ohne Abbau kontinuierlich arbeiten.Die Maschine ist außerdem mit fortschrittlichen Sicherheitsvorrichtungen ausgestattet, um die Prüfprobe und die Bediener zu schützen.Diese robuste Konstruktion sorgt dafür, daß die Vibrationsprüfmaschine über ihre Lebensdauer Tausende von Prüfungen ohne erhebliche Wartung durchführen kann.Verringerung der Ausfallzeiten und Erhöhung der Effizienz des Prüfprozesses.- Ich weiß.

Nennwert Sine/Zufall/Schockkraft	2,200 kgf/2.000 kgf/4.400 kgf	Masse der Rüstung	25 kg
Frequenzbereich	5 bis 3000 Hz	Einfügungsgröße (Standard)	M10
Max. / Kontinuierliche Verschiebung p-p	76 mm/63 mm	Lastbefestigung: Punkte (Standard)	21
Max. Geschwindigkeit	2.0 m/s	Natürliche Frequenz-Schub-Achse	3 Hz
Max. Sinus/Zufallsbeschleunigung	88/60 g	Max. Vertikallastunterstützung	400 kg
Durchmesser der Rüstung	340 mm	Streunfeld @ 152 mm oberhalb der Tabelle	≤1mT (10 gauss)
Grundresonanzfrequenz	2,700 Hz (nominell) ± 5%	Abmessung LxWxH	1,160 mm x 880 mm x 1,050 mm
Zulässiges Umschlagmoment der Armatur	500 Nm	Gewicht (ohne Schachtel)	1700 kg

5. Anwendungen der Vibrationsprüfmaschine in der Verteidigungselektronik und elektrischen Komponenten- Ich weiß.

Prüfung von Flugzeugkomponenten- Ich weiß.

Bei der Prüfung von Komponenten wie Flugsteuerungscomputern,NavigationssystemeDurch die Ausbringung dieser Komponenten unter Vibrationen, die die Flugbedingungen nachahmen, können die Hersteller ihre Zuverlässigkeit gewährleisten.Ein Flugsteuercomputer muss auch dann einwandfrei funktionieren, wenn das Flugzeug Turbulenzen erlebt oder bei hohen G-ManövernDie Vibrationsprüfmaschine kann diese Vibrationen genau simulieren, so daß die Hersteller mögliche Probleme erkennen und beheben können.- Ich weiß.

Bewertung der Raketenelektronik- Ich weiß.

Die Raketenelektronik, einschließlich Führungssysteme, Sprengkopf-Fuse-Mechanismen und Kommunikationsverbindungen, wird mit Vibrationsprüfmaschinen getestet.Die Vibrationen während des Raketenstarts und des Fluges sind äußerst komplex.Dies trägt dazu bei, daß die Raketenelektronik der hohen Belastungsumgebung standhält und wie vorgesehen funktioniert.Zum Beispiel:, muss das Führungssystem einer Rakete seine Genauigkeit auch unter den starken Vibrationen während des Starts aufrechterhalten.Die Vibrationsprüfmaschine kann die notwendigen Vibrationsprofile zur Prüfung der Leistung dieser kritischen Komponenten liefern.- Ich weiß.

Qualitätssicherung der bodengestützten Verteidigungselektronik- Ich weiß.

Auch Bodenverteidigungselektronik wie Radarsysteme, Kommunikationsmasten und Militärfahrzeugelektronik erfordert Vibrationsprüfungen.Die Vibrationsprüfmaschine wird verwendet, um Komponenten wie Antennen zu testenDurch die Unterbreitung von Schwingungen, die ähnlich denen während des Transports und des Betriebs auf unwegsamen Geländen auftreten, werden diese Komponenten durch die Anpassung an dieHersteller können mögliche Designfehler erkennen und behebenZum Beispiel muss eine Antenne eines militärischen Radarsystems stabil und funktionsfähig bleiben, auch wenn sich das Fahrzeug auf unebenem Boden bewegt.Die Vibrationsprüfmaschine kann diese Vibrationen simulieren, um die Leistung der Antenne unter solchen Bedingungen sicherzustellen. Spezielle Vibrationsprüfmaschine für Mil-Std-202g Verteidigungselektronik 2

- Ich weiß.

6Schlussfolgerung.- Ich weiß.

Die MIL-STD-202G-konforme Vibration Testing-Maschine ist ein wesentliches Werkzeug in der Verteidigungsindustrie, um die Zuverlässigkeit und Haltbarkeit elektronischer und elektrischer Bauteile zu gewährleisten.Durch genaue Simulation der Vibrationen, die diese Komponenten bei realer Verteidigungsanwendung erleben.Mit seiner hochpräzisen Vibrationssteuerung, seinem breiten Dynamikbereich und seiner robusten KonstruktionDiese Ausrüstung spielt eine entscheidende Rolle bei der Entwicklung und Qualitätssicherung von Verteidigungssystemen.Egal, ob es sich um die Prüfung von Avionik-Komponenten, Raketen-Elektronik oder Bodenverteidigungselektronik handelt,Der Einsatz einer solchen Vibrationsprüfmaschine ist ein Schlüsselfaktor, um die hohen Qualitätsstandards in der Verteidigungsindustrie zu gewährleisten.Wenn Ihr Verteidigungsprojekt zuverlässige Vibrationsprüfungen erfordert, um den MIL-STD-202G-Standard zu erfüllen,Die Investition in eine hochwertige Vibrationsprüfmaschine ist eine strategische Entscheidung, die die Leistung und Zuverlässigkeit Ihrer Verteidigungsprodukte erheblich verbessern kann..
