Elektrodynamische Erschütterungs-Prüfsysteme

Verpackung Vibration Testing Ausrüstung läuft zufällige Vibration Test für Dummies

Markenbezeichnung:	PRECISION
Modellnummer:	VTS-10
MOQ:	1
Preis:	$6000
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

Personalisierte Unterstützung:

OEM und ODM

SINE-KRAFT:

20 kN

gelegentliche Kraft:

20 kN

Schlagkraft:

40KN

Frequenzbereich:

1 bis 3000 Hz

Verlagerung:

76 mm

Geschwindigkeit:

2.0

Größe der Tabelle:

1200x1200 mm

Verpackung Informationen:

Standardverpackung für die Ausfuhr

Versorgungsmaterial-Fähigkeit:

100 pro Monat

Hervorheben:

Ausrüstung für Vibrationsprüfungen von Verpackungen

Geräte zur Erprobung von Dummy-Vibrationen

Gelegentliche Erschütterungs-Testgerät

Produkt-Beschreibung

Verpackung Vibration Testing Ausrüstung läuft Zufalls-Vibration Test für Dummies

Im Bereich der Produktentwicklung und Qualitätssicherung ist es von größter Bedeutung, die Zuverlässigkeit und Haltbarkeit von Produkten unter verschiedenen Umweltbedingungen zu gewährleisten.Die MIL - STD - 810H - Methode 514.8 - Die Vibrationsprüfung ist eine allgemein anerkannte Norm, die bei der Bewertung der Leistung von Produkten bei Schwingungen eine entscheidende Rolle spielt.speziell für die Durchführung dieser Art von Prüfungen ausgelegt, sind zu einem unverzichtbaren Werkzeug für Industriezweige wie Luft- und Raumfahrt und Verteidigung bis hin zu Unterhaltungselektronik geworden.- Ich weiß.

1. Verständnis von MIL - STD - 810H - Methode 514.8 - Vibrationsprüfung- Ich weiß.

Wichtigkeit der Vibrationsprüfung- Ich weiß.

Vibrationen sind eine häufige Umweltbelastung, die Produkte während des Transports, der Lagerung und des Betriebs erleiden.ein Fahrzeug auf einer holprigen Straße, oder ein elektronisches Gerät in einer vibrierenden Industrieumgebung, können diese Vibrationen mechanische Ausfälle, lose Verbindungen und Schäden an sensiblen Komponenten verursachen.8 - Vibrationsprüfungen sind so konzipiert, dass sie diese Vibrationsszenarien in einem kontrollierten Labor simulieren.- Durch die Unterbreitung von Produkten einer Reihe von Schwingungsfrequenzen, Amplituden und Dauer,Hersteller können mögliche Schwachstellen in ihren Entwürfen erkennen und Korrekturmaßnahmen ergreifen, bevor die Produkte auf den Markt kommenDies trägt dazu bei, Produktfehler im Feld zu reduzieren, die Kundenzufriedenheit zu verbessern und letztendlich die Kosten für Produktrückrufe und Reparaturen zu sparen.- Ich weiß.

Schlüsselvoraussetzungen der Norm- Ich weiß.

Die MIL-STD-810H-Methode 514.8 - Vibrationsprüfungsstandard skizziert spezifische Anforderungen für die Durchführung von Vibrationsprüfungen.und Stoßschwingungen, die jeweils für verschiedene Arten von Produkten und Anwendungen relevant sind. Zum Beispiel werden Sinusvibrationsprüfungen häufig zur Bewertung der Reaktion von Produkten auf periodische Vibrationen verwendet,die durch rotierende Maschinen verursacht werden- Die zufällige Vibrationsprüfung ist dagegen eher repräsentativ für die komplexen Vibrationen, die während des Transports auftreten.die auf Faktoren wie der beabsichtigten Verwendung des Erzeugnisses beruhen, das erwartete Betriebsumfeld und die Art des Transports.Die Norm verlangt eine ordnungsgemäße Montage der Prüfprobe auf dem Schüttlertisch und die Verwendung geeigneter Sensoren zur genauen Messung der Schwingungswerte..- Ich weiß.

2Wie Elektrodynamische Shaker funktionieren- Ich weiß.

Grundprinzip der Arbeit- Ich weiß.

Elektrodynamische Schüttler arbeiten nach dem Prinzip der elektromagnetischen Induktion. Sie bestehen aus einer sich bewegenden Spule, die in einem Magnetfeld, das durch einen Permanentmagneten oder einen Elektromagneten erzeugt wird, hängt.Wenn der beweglichen Spule ein elektrischer Strom zugeführt wird, erzeugt sich eine Kraft nach Flemings Linksregel, die die Spirale innerhalb des Magnetfeldes bewegt. Diese Bewegung wird dann auf den Schüttler übertragen,die wiederum die darauf montierte Prüfprobe vibriertDie Amplitude und Frequenz der Vibration kann durch Anpassung der Größe und Frequenz des elektrischen Stroms, der auf die bewegliche Spule angewendet wird, präzise gesteuert werden.- Ich weiß.

Komponenten eines elektrodynamischen Schüttlers- Ich weiß.

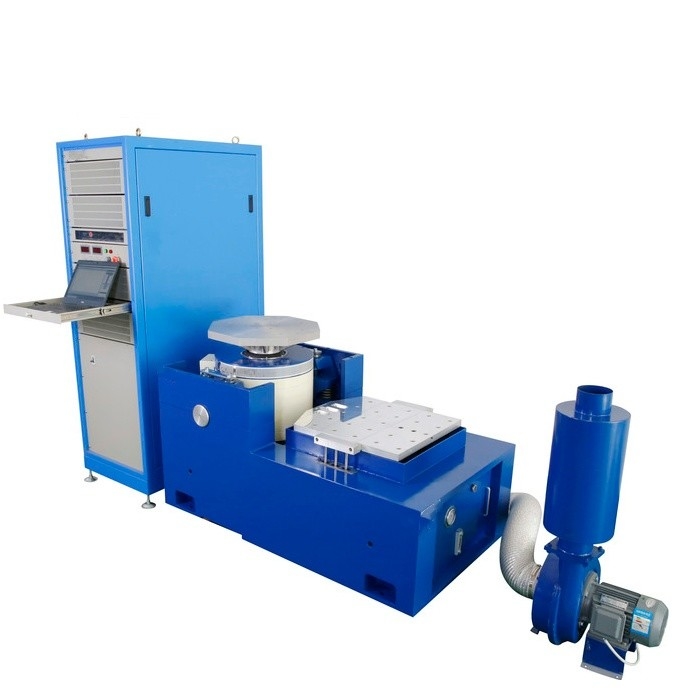

Ein elektrodynamischer Shaker besteht in der Regel aus mehreren Schlüsselkomponenten.Es empfängt ein Signal von einem Steuergerät und verstärkt es auf das erforderliche Leistungsniveau, um den Schüttler anzutreiben.Der Controller ist das Gehirn des Systems und ermöglicht es den Bedienern, die gewünschten Vibrationsparameter wie Frequenz, Amplitude und Wellenform festzulegen.Der Schütteltisch ist die Plattform, auf der die Prüfprobe montiert wird.Es ist so konzipiert, daß es eine flache und starre Oberfläche bietet, um eine gleichmäßige Übertragung der Vibrationen auf die Probe zu gewährleisten.Es gibt Sensoren wie Beschleunigungsmesser, die verwendet werden, um die tatsächlichen Vibrationswerte des Schüttlertisches zu messen und dem Controller Feedback für eine genaue Steuerung zu geben.- Ich weiß.

3Leistungsmerkmale elektrodynamischer Shaker für MIL - STD - 810H - Testmethode 514.8- Ich weiß.

Hochpräzise Vibrationskontrolle- Ich weiß.

Eine der wichtigsten Eigenschaften der elektrodynamischen Schüttler, die für die MIL-STD-810H-Methode-514.8-Prüfung verwendet werden, ist ihre Fähigkeit, eine hochpräzise Vibrationskontrolle zu gewährleisten.Sie können die in der Norm festgelegten komplexen Schwingungsprofile genau wiedergeben., mit einer Frequenzgenauigkeit typischerweise innerhalb von ±0,1% und einer Amplitudengenauigkeit innerhalb von ±1%.bei der Prüfung eines militärischen Kommunikationsgeräts, muss der Schüttler in der Lage sein, die genauen Schwingungswerte während des Flugbetriebs zu simulieren, um die Leistung des Geräts genau beurteilen zu können.- Ich weiß.

Breiter Frequenz- und Amplitudenbereich- Ich weiß.

Elektrodynamische Schüttler sind so konzipiert, dass sie einen weiten Frequenzbereich abdecken, typischerweise von wenigen Hertz bis zu mehreren Tausend Hertz.Diese breite Palette ermöglicht die Prüfung von Produkten, die verschiedenen Arten von Vibrationen unter realen Bedingungen ausgesetzt sind.Bei niedrigfrequenten Vibrationen, wie z. B. bei Fahrzeugunterhängungssystemen, kann der Schüttler die langsamen Vibrationen genau simulieren.wie die von Hochgeschwindigkeitsmaschinen oder Flugzeugmotoren erzeugtenIn Bezug auf die Amplitude können elektrodynamische Schüttler eine Vielzahl von Beschleunigungsstufen von wenigen g bis über 100 g liefern.je nach Modell und AnwendungDiese Flexibilität im Frequenz- und Amplitudenbereich macht sie für die Prüfung einer Vielzahl von Produkten geeignet, von kleinen Unterhaltungselektronikprodukten bis hin zu großen Luft- und Raumfahrtkomponenten.- Ich weiß.

Robuste Konstruktion für Dauerhaftigkeit- Ich weiß.

Angesichts der anspruchsvollen Natur der MIL - STD - 810H - Methode 514.8 - Prüfung werden elektrodynamische Shaker mit robuster Konstruktion gebaut, um eine langfristige Haltbarkeit zu gewährleisten.Der Schüttlertisch und andere mechanische Bauteile sind aus hochfesten Materialien wie Aluminium oder Stahl hergestellt, um den hohen Kräften zu widerstehen, die während der Schwingungstests entstehen.Die bewegliche Spule und das Magnetsystem sind so konzipiert, daß sie unter hohen Belastungsbedingungen ohne Abbau kontinuierlich arbeiten.der Leistungsverstärker und die Steuerung sind so konstruiert, dass sie zuverlässig und stabil sindDiese Langlebigkeit gewährleistet, dass der elektrodynamische Schüttler Tausende von Vibrationsprüfungen ohne erhebliche Wartung durchführen kann.Verringerung der Ausfallzeiten und Erhöhung der Effizienz des Prüfprozesses.- Ich weiß.

Gemeinsame Spezifikation

Nennwert Sine/Zufall/Schockkraft	2,200 kgf/2.000 kgf/4.400 kgf	Masse der Rüstung	25 kg
Frequenzbereich	5 bis 3000 Hz	Einfügungsgröße (Standard)	M10
Max. / Kontinuierliche Verschiebung p-p	76 mm/63 mm	Lastbefestigung: Punkte (Standard)	21
Max. Geschwindigkeit	2.0 m/s	Natürliche Frequenz-Schub-Achse	3 Hz
Max. Sinus/Zufallsbeschleunigung	88/60 g	Max. Vertikallastunterstützung	400 kg
Durchmesser der Rüstung	340 mm	Streunfeld @ 152 mm oberhalb der Tabelle	≤1mT (10 gauss)
Grundresonanzfrequenz	2,700 Hz (nominell) ± 5%	Abmessung LxWxH	1,160 mm x 880 mm x 1,050 mm
Zulässiges Umschlagmoment der Armatur	500 Nm	Gewicht (ohne Schachtel)	1700 kg

4Anwendungen elektrodynamischer Schüttler in MIL - STD - 810H - Methode 514.8- Ich weiß.

Luft- und Raumfahrt und Verteidigungsindustrie- Ich weiß.

In der Luft- und Raumfahrtindustrie und in der Verteidigungsindustrie ist die MIL - STD - 810H - Methode 514.8-Prüfung unerlässlich, um die Zuverlässigkeit von Flugzeugen, Raketen und anderer militärischer Ausrüstung zu gewährleisten.Elektrodynamische Schüttler werden zur Prüfung von Komponenten wie Avioniksystemen verwendetEs ist wichtig, daß die Kommission ihre Bemühungen um eine bessere Zusammenarbeit mit den Mitgliedstaaten fortsetzt.Die in der Cockpit installierten elektronischen Komponenten müssen auf ihre Fähigkeit geprüft werden, den Schwingungen während des Starts standzuhalten.Der elektrodynamische Shaker kann diese Vibrationen genau simulieren.so dass die Ingenieure mögliche Probleme mit den Komponenten erkennen und die notwendigen Designverbesserungen vornehmen könnenIm Falle von Raketendie Führungssysteme und Sprengkopfkomponenten werden während des Starts und des Fluges Vibrationsprüfungen unterzogen, um ihre ordnungsgemäße Funktionsweise in einer Hochschwingungsumgebung zu gewährleisten..- Ich weiß.

Automobilindustrie- Ich weiß.

Auch die Automobilindustrie profitiert sehr von der MIL-STD-810H-Methode 514.8, bei der elektrodynamische Schüttler verwendet werden.und elektronische Steuergeräte werden geprüft, um ihre Zuverlässigkeit unter den Schwingungen während des normalen Fahrens und unter extremen Bedingungen zu gewährleistenSo müssen beispielsweise die Motorhalterungen geprüft werden, um sicherzustellen, dass sie die Triebe des Motors effektiv vom Fahrzeugkörper isolieren können.Der elektrodynamische Schüttler kann die Vibrationen simulieren, die der Motor bei verschiedenen Geschwindigkeiten und Belastungen erzeugtAußerdem werden elektronische Komponenten in modernen Fahrzeugen wie Infotainment-Systeme und fortschrittliche Fahrerassistenzsysteme eingesetzt.auf ihre Fähigkeit, Vibrationen zu widerstehen, geprüft werden, um Fehlfunktionen zu vermeiden, die die Sicherheit und Leistung des Fahrzeugs beeinträchtigen könnten.- Ich weiß.

Industrie der Unterhaltungselektronik- Ich weiß.

In der Unterhaltungselektronikindustrie, in der Produkte häufig während des Transports und des täglichen Gebrauchs Vibrationen ausgesetzt sind, gewinnt die Prüfung nach MIL-STD-810H-Methode 514.8 zunehmend an Bedeutung.Elektrodynamische Shaker werden zum Testen von Smartphones verwendetEin Smartphone-Hersteller kann beispielsweise einen elektrodynamischen Shaker verwenden, um die Haltbarkeit der internen Komponenten des Geräts, wie z. B. der Batterie, zu testen.,Kamera-Modul, und Motherboard, unter Vibration.Dies trägt dazu bei, dass das Produkt dem rauen Umgang während des Transports und den normalen Vibrationen in der Tasche oder Tasche des Benutzers standhältDurch die Durchführung dieser Tests können Hersteller die Qualität und Zuverlässigkeit ihrer Verbraucherelektronikprodukte verbessern und die Anzahl der Rücksendungen aufgrund von Schwingungsproblemen reduzieren.- Ich weiß.

5Schlussfolgerung.- Ich weiß.

Elektrodynamische Schüttler, die MIL - STD - 810H - Methode 514.8 - Vibrationsprüfung durchführen, sind wesentliche Werkzeuge zur Gewährleistung der Zuverlässigkeit und Haltbarkeit von Produkten in verschiedenen Branchen.Durch genaue Simulation realer Vibrationsszenarien., diese Schüttler helfen den Herstellern, mögliche Konstruktionsfehler zu erkennen und zu beheben, bevor Produkte auf den Markt gebracht werden.breiter Frequenz- und Amplitudenbereich, robuste Konstruktion und vielfältige Spezifikationen, spielen elektrodynamische Shaker eine entscheidende Rolle bei der Verbesserung der Produktqualität, bei der Senkung der Kosten bei Produktstörungen,und letztendlich die Kundenzufriedenheit erhöhen.- Ich weiß.

Wenn Ihre Industrie strenge Vibrationsprüfungen benötigt, um den MIL-STD-810H-Standard zu erfüllen, sind wir hier, um Ihnen zu helfen.Unser Expertenteam kann Ihnen qualitativ hochwertige elektrodynamische Schüttler anbieten, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.Kontaktieren Sie uns noch heute, um zu besprechen, wie wir den Erfolg Ihrer Produktentwicklungs- und Qualitätssicherungsbemühungen gewährleisten können.
