Elektrodynamische Erschütterungs-Prüfsysteme

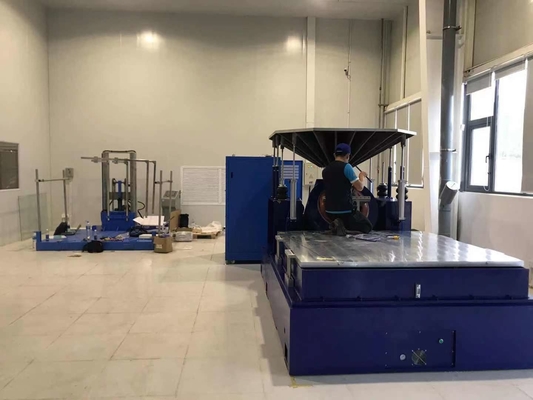

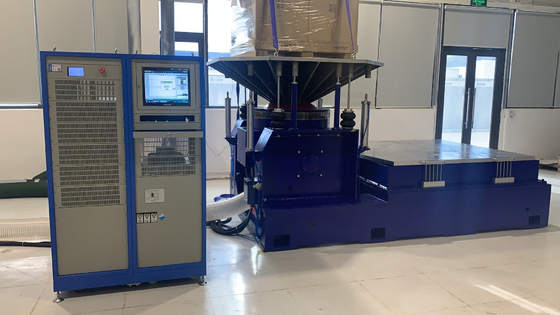

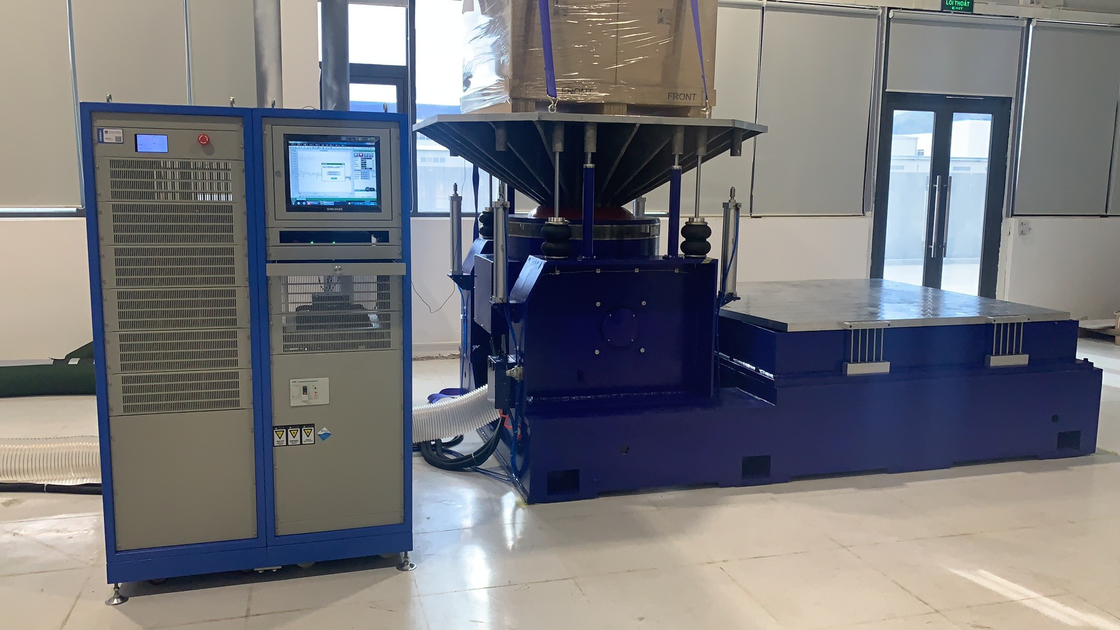

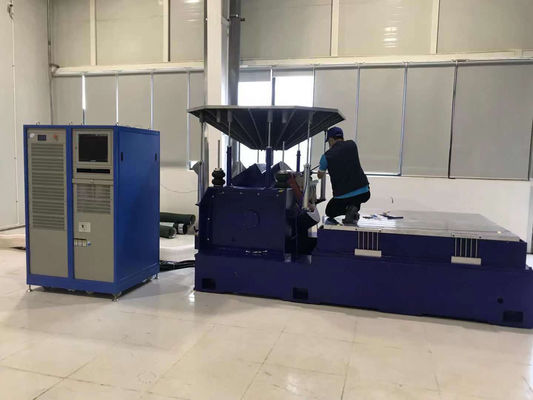

Großer Schwingungstisch mit Schiebetisch läuft EV-Batterie-Vibrationsprüfung

Markenbezeichnung:	PRECISION
Modellnummer:	VTS-40
MOQ:	1
Preis:	$6000
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

Personalisierte Unterstützung:

OEM und ODM

SINE-KRAFT:

40KN

gelegentliche Kraft:

40KN

Schlagkraft:

80KN

Frequenzbereich:

1 bis 3000 Hz

Verlagerung:

100 mm

Geschwindigkeit:

2.0

Größe der Tabelle:

1500X1500mm

Verpackung Informationen:

Standardverpackung für die Ausfuhr

Versorgungsmaterial-Fähigkeit:

100 pro Monat

Hervorheben:

Schiebetisch-Vibrationsprüfungstisch

Großer Schwingungstesttisch

Prüftabelle für die Vibrationsprüfung der EV-Batterie

Produkt-Beschreibung

Großer Schwingungstisch mit Rutschtabell läuft EV-Batterie-Schwingungstest

In der sich rasch entwickelnden Landschaft der Elektrofahrzeuge (EV) sind die Zuverlässigkeit und Sicherheit der EV-Batterien von größter Bedeutung.Unser spezialisierter Großer Vibrationstisch mit einem Schiebetisch wurde sorgfältig entwickelt, um umfassende Vibrationstests an EV-Batterien durchzuführen, die eine entscheidende Lösung für die Gewährleistung der Langlebigkeit und Leistungsfähigkeit dieser lebenswichtigen Energiequellen bietet.

1Die Bedeutung der Vibrationsprüfung für Elektrofahrzeugbatterien

Die Batterien von Elektrofahrzeugen sind während des Fahrzeugbetriebs einer Vielzahl von Vibrationen ausgesetzt.und das Fahrwerk des Fahrzeugs tragen alle zur mechanischen Belastung des Akkupacks bei.Diese Schwingungen können dazu führen, dass sich die inneren Komponenten der Batterie, wie Elektroden, Steckverbinder und Elektrolyte, im Laufe der Zeit verschieben, lösen oder sogar beschädigen.Solche Probleme können zu einer Verringerung der Batterieleistung führenDurch Vibrationsprüfungen können Hersteller mögliche Schwächen in der Batteriedesign, Verpackung und Montage erkennen,Erlaubt es ihnen, Verbesserungen vorzunehmen, um die Widerstandsfähigkeit und Zuverlässigkeit der Batterie zu erhöhen.

2Die wichtigsten Merkmale unseres großen Schwingtabels mit Schiebetisch

Hochleistungs-Vibrationsproduktion

Unser Vibrationstisch ist so konzipiert, dass es starke Vibrationen erzeugt, die für die Prüfung von Elektrofahrzeugbatterien in großem Maßstab geeignet sind.mit einer Breite von mehr als 20 mm,Dieser Frequenzbereich deckt effektiv die Vibrationen ab, denen die EV-Batterien unter normalen Fahrbedingungen wahrscheinlich begegnen.mit einer Höchstbeschleunigung von bis zu 100 g und einer Höchstverschiebung von ±50 mmDiese hohe Kontrolle gewährleistet, daß Batterien unter realistischen und anspruchsvollen Vibrationsniveaus getestet werden.

Slip-Table für verbesserte Testfähigkeiten

Der integrierte Schiebetisch ist ein einzigartiges und wertvolles Merkmal unserer Anlage, die es ermöglicht, komplexe vielseitige Vibrationen und Bewegungen zu simulieren.Der Slip-Tisch kann sich horizontal und vertikal bewegenDies ist besonders wichtig, um die dynamischen Kräfte nachzuahmen, die Elektrofahrzeugbatterien in einem fahrenden Fahrzeug erfahren.wenn ein Elektrofahrzeug eine scharfe Kurve nimmt oder über ein großes Schlagloch fährt, kann das Batteriepaket gleichzeitig seitlichen und vertikalen Kräften ausgesetzt werden.die eine umfassendere Bewertung der Leistung der Batterie unter realen Bedingungen ermöglicht.

Große Prüfplattform

Die Prüfplattform der Vibrationstabelle ist so ausgelegt, dass sie große Elektrofahrzeugbatteriepakete aufnehmen kann.mit einer Breite von mehr als 20 mm,Die Plattform ist aus hochfesten Materialien gebaut, um den erheblichen Kräften zu widerstehen, die während des Tests entstehen.Es ist mit mehreren Befestigungspunkten und Befestigungen ausgestattet, um sicherzustellen, dass das Batteriepaket fest befestigt ist., wodurch unerwünschte Bewegungen während des Vibrationsprozesses verhindert werden.

Anpassungsfähige Testprofile

Wir verstehen, dass verschiedene EV-Batteriedesigns einzigartige Testbedingungen erfordern können.Ingenieure können die spezifische Schwingungsfrequenz festlegen, Amplitude, Bewegungsmuster des Schiebetabels und Prüfdauer entsprechend den Anforderungen der zu prüfenden Batterie.Eine Hochleistungsbatterie für ein Luxus-EV benötigt möglicherweise ein anderes Vibrationsprofil als eine Standardbatterie für ein Elektrofahrzeug der Wirtschaftsklasse.Durch die Möglichkeit, die Prüfprofile anzupassen, wird sichergestellt, dass jede Batterie unter den am besten geeigneten Bedingungen getestet wird und so genaue und aussagekräftige Ergebnisse erzielt werden.

Präzise Kontroll- und Überwachungssystem

Die Vibrationstabelle ist mit einem hochmodernen Kontroll- und Überwachungssystem ausgestattet.Start und Stopp des TestsDie Software bietet klare visuelle Anzeigen wichtiger Daten wie Vibrationsfrequenz, Amplitude, Schlupftischposition und verbleibende Testzeit.Es verfügt auch über erweiterte DatenspeicherkapazitätenDiese Daten können verwendet werden, um Anzeichen von Belastungen oder möglichen Ausfallpunkten in der Batterie zu identifizieren.Erleichterung der Verbesserung der Batteriedesign- und Herstellungsprozesse.

3. Spezifikationen

Nennwert Sine/Zufall/Schockkraft	4,000 kgf/4.000 kgf/8.000 kgf	Masse der Rüstung	30 kg
Frequenzbereich	5 bis 3000 Hz	Einfügungsgröße (Standard)	M10
Max. Verschiebung p-p	100 mm	Anschlusspunkte der Last (Standard)	17
Max. Geschwindigkeit	2.0m/s	Natürliche Frequenz-Schub-Achse	3 Hz
Max.Sine/Zufallsbeschleunigung	115/60 g	Max. Vertikallastunterstützung	500 kg
Durchmesser der Rüstung	440 mm	Streunfeld @ 152 mm oberhalb der Tabelle	≤lmT (10 gauss)
Grundresonanzfrequenz	2,500 Hz (nom) 士5%	Abmessungen L x W x H	1,270 mm x 980 mm x 1,135 nm
Zulässiges Umschlagmoment der Armatur	500 Nm	Gewicht (ohne Schachtel)	2.500 kg

4. Anwendungen in der Prüfung von Elektrofahrzeugbatterien

Validierung des Batteriepakets

Automobilhersteller und Batterielieferanten nutzen unsere Vibrationstabelle, um das Design neuer EV-Batteries zu validieren.Sie können alle Designfehler erkennen, wie z.B. unzureichende Strukturunterstützung, schlechte elektrische Anschlüsse oder verletzliche interne Komponenten, so dass sie vor der Serienproduktion die notwendigen Konstruktionsänderungen vornehmen können,Verringerung des Risikos kostspieliger Rückrufe und Verbesserung der Gesamtqualität des Batteriepacks.

Qualitätskontrolle in der Fertigung

Während des Herstellungsprozesses wird unsere Vibrationstabelle zur Qualitätskontrolle verwendet.Zufällige Proben von Batteriepacks können geprüft werden, um sicherzustellen, dass sie den erforderlichen Standards für die Schwingungsbeständigkeit entsprechenDies hilft bei der Erkennung von Fertigungsfehlern, wie z. B. losen Teilen, unsachgemäßer Montage oder sub-standardisierten Materialien.Hersteller können eine hohe Produktqualität und Zuverlässigkeit aufrechterhalten.

Forschung und Entwicklung

Im Bereich der Forschung und Entwicklung von Elektrofahrzeugbatterien dient unsere Vibrationstabelle als wertvolles Werkzeug.Forscher können damit die Auswirkungen verschiedener Vibrationsmuster auf die Leistungsfähigkeit und Lebensdauer der Batterie untersuchenSie können auch neue Materialien, Technologien und Verpackungskonzepte testen, um langlebige und effizientere Elektrofahrzeugbatterien zu entwickeln.Prüfung eines neuen Stoßdämpfermaterials für die Batterieverpackung oder Bewertung der Leistung eines neuen Elektrodenkonzepts unter Vibration.

5Schlussfolgerung.

Die Investition in unsere große Vibrationstabelle mit einem Slip-Tisch für EV-Batterie-Vibrationstests ist ein strategischer Schritt für jede Organisation, die in der EV-Batterieindustrie tätig ist.Mit seiner hohen Schwingungsleistung, Slip-Table - verbesserte Testmöglichkeiten, großflächige Testplattform, anpassbare Testprofile und präzises Kontrollsystem,Es bietet eine umfassende Lösung zur Gewährleistung der Zuverlässigkeit und Sicherheit von EV-BatterienDurch die Verwendung dieser Ausrüstung können Hersteller, Lieferanten und Forscher das Batteriedesign verbessern, die Produktqualität verbessern und zur Weiterentwicklung der Elektrofahrzeugindustrie beitragen.Kontaktieren Sie uns noch heute, um mehr darüber zu erfahren, wie unsere Vibrationstabelle angepasst werden kann, um Ihren spezifischen Anforderungen an EV-Batterietests gerecht zu werden.
