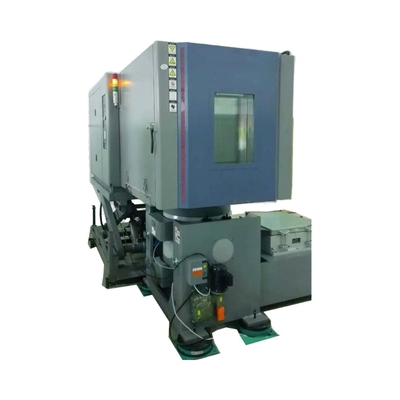

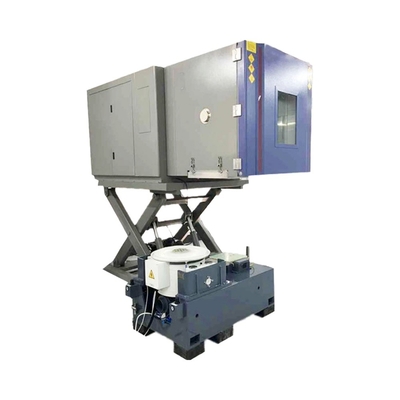

Vertikal-Horizontale Luftfeuchtigkeit Vibrationsprüfmaschine Doppelachse für Luft- und Raumfahrtmaterialien

1Produktbezeichnung und Zweck

2. Produktmerkmale

Vibrationsprüfmaschine

• Zwei-Achsen-Vibrationsfähigkeit
  • Die Vibrationsprüfmaschine kann sowohl vertikale als auch horizontale Vibrationen erzeugen.eine realistischere Simulation der mehrseitigen Kräfte, die Luftfahrtmaterialien während des Fluges erfahrenDiese zweiachsige Funktionalität ist entscheidend, da Luftfahrtkomponenten oft komplexen Vibrationsmustern ausgesetzt sind, wie z. B. durch Triebe des Motors, Luftturbulenzen,und Strukturresonanzen.
  • Die Schwingungsfrequenzen können präzise gesteuert werden, typischerweise im Bereich von 1 Hz bis 2000 Hz. Dieser breite Bereich ermöglicht die Simulation verschiedener Arten von Schwingungen,von dem niedrigfrequenten Geräusch während des Starts und der Landung bis hin zu den hochfrequenten Vibrationen während des ÜberschallflugsDie Vibrationsamplitudes sind einstellbar und liegen zwischen 0,1 mm und 100 mm (Pick-to-Peak), so daß verschiedene Schwingungsintensivitätsniveaus wiedergegeben werden können.
• Anpassbare Vibrationsprofile
  • Die Betreiber haben die Flexibilität, individuelle Vibrationsprofile zu erstellen, die auf spezifischen Prüfbedürfnissen basieren.oder komplexe Sequenzen, die die tatsächlichen Vibrationsszenarien von Luftfahrtmaterialien nachahmenZum Beispiel kann ein Profil entworfen werden, um die Vibrationen während einer langen Raumfahrtmission zu simulieren, einschließlich der Vibrationen während des Starts, der Manöver im Orbit und des Wiedereintritts.
• Hohe Nutzlastfähigkeit
  • Die Vibrationsprüfmaschine ist für den Umgang mit einer Vielzahl von Luftfahrtmaterialien und -komponenten ausgelegt, von kleinen Proben und Sensoren bis hin zu großen Strukturteilen.mit einer Breite von mehr als 20 mm,, so daß selbst die größten und schwersten Luftfahrtkomponenten genau getestet werden können.

Temperatur- und Luftfeuchtigkeitstestkammer

• Weite Temperatur- und Luftfeuchtigkeitsspanne
  • Die mit der Vibrationsprüfmaschine integrierte Temperatur- und Luftfeuchtigkeitstestkammer kann einen äußerst breiten Temperaturbereich erreichen, in der Regel von - 100 °C bis + 150 °C.Diese große Bandbreite ist für die Simulation der extremen Kälte im Raum und der hohen Temperaturen, die beim Wiedereintritt oder in der Nähe von Motoren auftreten, unerlässlich.Die Luftfeuchtigkeitskontrolle kann die relative Luftfeuchtigkeit von 5% bis 95% halten.Tests auf der Erde und bestimmte Flugszenarien (z. B. beim Start und bei der Landung unter feuchten Bedingungen) erfordern die Fähigkeit, unter verschiedenen Feuchtewerten zu testen..
  • Die Temperatur- und Luftfeuchtigkeitskontrolle ist sehr genau und weist eine Fehlermarge von ±0,3 °C für Temperatur und ±2% für Luftfeuchtigkeit auf.Diese Präzision gewährleistet, dass die Prüfbedingungen die tatsächlichen Umweltbedingungen genau wiedergeben., die zuverlässige und konsistente Testergebnisse liefern.
• Schnelle Temperatur- und Luftfeuchtigkeitsschwankungen
  • Die Kammer ist in der Lage, rasche Temperatur- und Luftfeuchtigkeitsschwankungen zu erzeugen, was für die Simulation plötzlicher Veränderungen in der Umgebung von entscheidender Bedeutung ist.Luft- und Raumfahrtmaterialien erleben einen raschen TemperaturanstiegDas System kann Temperaturübergangsraten von bis zu 10 °C/min und Feuchtigkeitsübergangsraten von bis zu 5%/min erreichen, so daß geprüft werden kann, wie Materialien auf diese abrupten Veränderungen reagieren.
• Großes Prüfvolumen
  • Die Temperatur- und Luftfeuchtigkeitskammer bietet ein geräumiges Prüfvolumen, das typischerweise zwischen 3 m3 und 20 m3 liegt.Dieses große Volumen kann mehrere Luftfahrtmaterialproben oder sogar komplette Teilkomponenten gleichzeitig aufnehmen., die eine effiziente Prüfung ermöglicht und die Notwendigkeit mehrerer Testläufe verringert.Das Innere der Kammer ist mit verstellbaren Regalen und Befestigungen ausgestattet, die die richtige Positionierung und sichere Montage der Materialien während der Prüfung erleichtern..

Integrierte Kontrolle und Überwachung

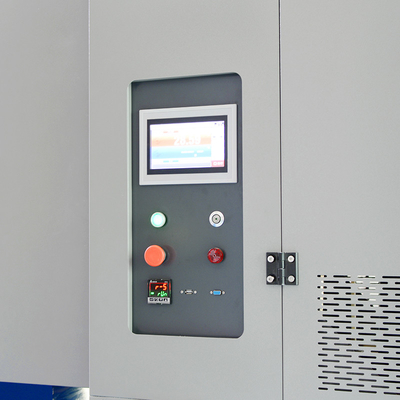

• Benutzerfreundliche Schnittstelle
  • Das gesamte Prüfsystem wird über eine benutzerfreundliche Schnittstelle gesteuert, die den Betrieb vereinfacht.Die Schnittstelle ermöglicht es den Bedienern, die Prüfparameter für Vibrationen (Frequenz) leicht einzustellen und einzustellen., Amplitude und Achsauswahl) und Umgebungsbedingungen (Temperatur und Luftfeuchtigkeit).abgelaufene Prüfzeit, und alle Alarme oder Warnungen.
• Umfassende Datenerfassung und -analyse
  • Ausgestattet mit einem umfassenden Datenerfassungssystem erfasst das Prüfsystem alle relevanten Daten während der Prüfung, einschließlich Vibrationsmessungen in vertikaler und horizontaler Achse,Temperatur- und LuftfeuchtigkeitsprofileDie Daten können in einer sicheren Datenbank gespeichert und mit Hilfe fortschrittlicher Softwaretools analysiert werden.einschließlich Grafiken, Diagramme und statistische Analysen, um Ingenieuren und Forschern zu helfen, die Testergebnisse zu verstehen und fundierte Entscheidungen zu treffen.
• Fernüberwachung und Fernsteuerung
  • Viele Modelle dieses kombinierten Prüfsystems bieten Fernüberwachungs- und Steuerungsmöglichkeiten.Diese Funktion ermöglicht es den Bedienern, den Testfortschritt zu überwachen und die Prüfparameter von einem entfernten Standort aus anzupassen.Es ist besonders nützlich für groß angelegte Testvorgänge oder wenn der sofortige Zugang zum Testsystem nicht möglich ist.

3. Spezifische Parameter

• Vibrationsparameter

  Nennkraft Sinus	300 kgf- 8000 kgf
  Frequenzbereich	DC-3000Hz
  Max. Verschiebung p-p	51 bis 100 mm
  Maximalbeschleunigung	100 g
  Höchstgeschwindigkeit (m/s)	2.0
  Max. Nutzlast	300 bis 5000 kg

• Temperatur- und Feuchtigkeitsprüfkammerparameter

  • Modell	FC-150	FC-270	FC-456	FC-1000
    Innenräume ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Außendimensionen ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    Innenmaterial	#304 Edelstahl
    Außenmaterial	Pulverbeschichtet aus #304 Edelstahl
    Temperaturbereich	+ 150 °C ~ - 70 °C
    Temperaturlösung °C	0.01
    Temperaturstabilität in °C	±0.3
    Hohe Temperatur °C	100	100	100	100
    Aufheizzeit (min)	20	30	30	30
    Niedrige Temperatur	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Kühlzeit (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Luftzirkulationssystem	Mechanische Konvektionsanlage
    Kühlsystem	Importierte Kompressoren, Flossenverdampfer, Gaskondensatoren
    Heizungsanlage	Sus304 Edelstahl Hochgeschwindigkeitsheizung
    Steuerung	Berührungspaneel
    Anforderungen an die elektrische Energie	3 Phasen 380V ± 10% 50/60Hz
    Sicherheitsvorrichtung	Glasfenster, Prüfloch 50 mm, Aktionsanzeigelampe, Boxbeleuchtung, Zwischenschichtrack* 2 Stück, Lastschutz des Schaltkreislaufsystems, Lastschutz des Kompressors, Lastschutz des Steuerungssystems,Lastschutz der Heizungsanlage, Übertemperaturbelastungsschutz, Fehleranzeigelampe

4. Produktfunktionen

• Zuverlässigkeitsprüfung
  • Durch die Kombination von vertikalen und horizontalen Vibrationen sowie Temperatur- und Luftfeuchtigkeitsschwankungen hilft das System, mögliche Schwachstellen und Ausfallpunkte zu erkennen.Dies ermöglicht die Verbesserung der Materialeigenschaften und des Bauteildesigns zur Steigerung der Zuverlässigkeit und Haltbarkeit, wodurch das Risiko von Ausfällen in kritischen Flugphasen verringert wird.
• Designoptimierung
  • Die aus den Tests gesammelten Daten liefern wertvolle Erkenntnisse darüber, wie Luftfahrtmaterialien auf verschiedene Bedingungen reagieren.Verbesserung der HerstellungsprozesseWenn beispielsweise ein Verbundwerkstoff unter bestimmten Vibrations- und Temperaturbedingungen Anzeichen einer Delamination zeigt, kann er sich in einem anderen Material befinden.die Konstruktion kann geändert werden, um ihre Beständigkeit zu verbessern.
• Qualitätskontrolle
  • Das System dient als wichtiges Instrument für die Qualitätskontrolle in der Luftfahrtindustrie.Hersteller können sicherstellen, dass sie die erforderlichen Qualitätsstandards erfüllenDies hilft, kostspielige Ausfälle zu vermeiden und die Sicherheit der Astronauten und den Erfolg von Raumfahrtmissionen zu gewährleisten.
• Prüfung der Konformität
  • Viele Luftfahrtvorschriften und -standards verlangen, dass Materialien und Komponenten unter spezifischen Schwingungs- und Umweltbedingungen getestet werden.Die vertikal-horizontale Vibrationsprüfmaschine in Kombination mit einer TemperaturDie Luftfeuchtigkeitstestkammer ermöglicht es den Herstellern, Konformitätsprüfungen durchzuführen, um sicherzustellen, dass ihre Produkte diesen Anforderungen entsprechen.

5. Produktion und Qualitätssicherung

• Strenge Herstellungsprozesse
  • Bei der Herstellung dieses kombinierten Prüfsystems werden strenge Verfahren zur Qualitätskontrolle angewandt.von den Vibrationsgeneratoren und Temperatur-Feuchtigkeitssensoren bis zur Steuerelektronik und dem StrukturrahmenDer Montageprozess wird von hochqualifizierten Technikern in einer sauberen und kontrollierten Umgebung durchgeführt.Das System wird während der Produktion in mehreren Phasen kalibriert und überprüft, um seine Genauigkeit und Leistung zu gewährleisten..
• Zertifizierung und Validierung der Qualität
  • Unser Prüfsystem hat entsprechende Qualitätszertifikate wie ISO-Standards für Prüfgeräte und spezifische Zertifizierungen für die Luft- und Raumfahrt erhalten.Es wurde auch von unabhängigen Prüflaboratorien validiert, um sicherzustellen, dass es den Industriestandards entspricht und genaue und zuverlässige Testergebnisse liefert.Wir aktualisieren und verbessern unser Produkt kontinuierlich, basierend auf den neuesten technologischen Fortschritten und Kundenfeedback, um seine hohe Qualität und Leistung zu erhalten.

6Anwendungsbereiche und Erfolgsgeschichten

• Prüfung von Verbundwerkstoffen
  • Ein Luftfahrtunternehmen hat das System verwendet, um eine neue Art von Verbundmaterial für Flugzeugflügel zu testen.zusammen mit extremen Temperatur- und LuftfeuchtigkeitskonditionenDie Prüfung ergab, daß die Festigkeit und Haltbarkeit des Materials durch hohe Luftfeuchtigkeit und niedrige Temperaturen beeinträchtigt werden.Durch Änderung der Harzformulation und des Herstellungsprozesses des Verbundwerkstoffs, konnte das Unternehmen die Leistung des Materials verbessern und die Zuverlässigkeit der Flugzeugflügel gewährleisten.
• Prüfung elektronischer Bauteile
  • Ein Hersteller von elektronischen Komponenten für die Luftfahrt nutzte das System, um die Leistung von Leiterplatten (PCBs) zu testen.Die PCBs wurden einer Vielzahl von Vibrationen und Umgebungsbedingungen ausgesetzt, um die Flugumgebung zu simulieren.Die Prüfungen zeigten, daß die Schweißverbindungen der PCBs unter hohen Frequenzschwingungen und schnellen Temperaturänderungen anfällig für Ausfälle waren.Durch Verbesserung des Lötvorgangs und Hinzufügung von Schwingungsdämpfern, konnte der Hersteller die Zuverlässigkeit der PCB verbessern und so das Risiko von elektronischen Ausfällen während des Fluges verringern.
• Versiegelungsmittel- und Klebstoffprüfung
  • Ein Unternehmen, das sich auf Versiegelungsmittel und Klebstoffe für die Luftfahrt spezialisiert hat, hat das System zur Prüfung der Leistung seiner Produkte eingesetzt.und Luftfeuchtigkeitszyklen, um die Bedingungen zu simulieren, denen sie in Luft- und Raumfahrtanwendungen begegnen würdenDie Prüfung ergab, dass einige Dichtungsmittel und Klebstoffe unter Bedingungen hoher Feuchtigkeit und hoher Vibration ihre Wirksamkeit verloren.Durch Neufassung der Produkte und Verbesserung ihrer Haftungseigenschaften, konnte das Unternehmen zuverlässigere Dichtungsmittel und Klebstoffe für den Luft- und Raumfahrtbereich entwickeln.

7Dienstleistungen und Unterstützung

• Technische Beratung vor dem Verkauf
  • Unser Team von Experten für Raumfahrt- und Raumfahrtprüfungen bietet detaillierte technische Beratungen, um Kunden zu helfen, die Fähigkeiten und Eignung des Systems für ihre spezifischen Testbedürfnisse zu verstehen.Wir bieten Vorführungen und Schulungen an, um Kunden vor dem Kauf mit dem Betrieb und der Funktionalität des Systems vertraut zu machenWir unterstützen auch bei der Auswahl der geeigneten Prüfparameter und Zubehörteile auf der Grundlage der zu prüfenden Luft- und Raumfahrtmaterialien.
• Nachverkaufsdienst und Wartung
  • Wir bieten einen umfassenden Service nach dem Verkauf an, einschließlich der Installation und Inbetriebnahme vor Ort.und NotfallreparaturenWir stellen echte Ersatzteile und zeitnahe Upgrades zur Verfügung, um die langfristige Leistung und Zuverlässigkeit des Testsystems zu gewährleisten.Wir bieten auch Dienstleistungsverträge an, die vorbeugende Wartung und vorrangigen technischen Support umfassen..
• Ausbildung und technische Unterstützung
  • Wir führen Schulungsprogramme für neue Benutzer durch, um sicherzustellen, dass sie das Testsystem effektiv bedienen und die Testergebnisse interpretieren können.Unterstützung bei der Fehlerbehebung, und Anleitungen zur Optimierung der Prüfmethode anbieten.Darüber hinaus stellen wir Software-Updates und Unterstützung für die Datenerfassung und -analyse bereit, um das System mit den neuesten Funktionen und Technologien auf dem neuesten Stand zu halten..
