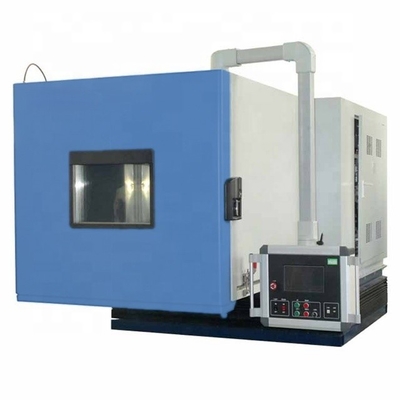

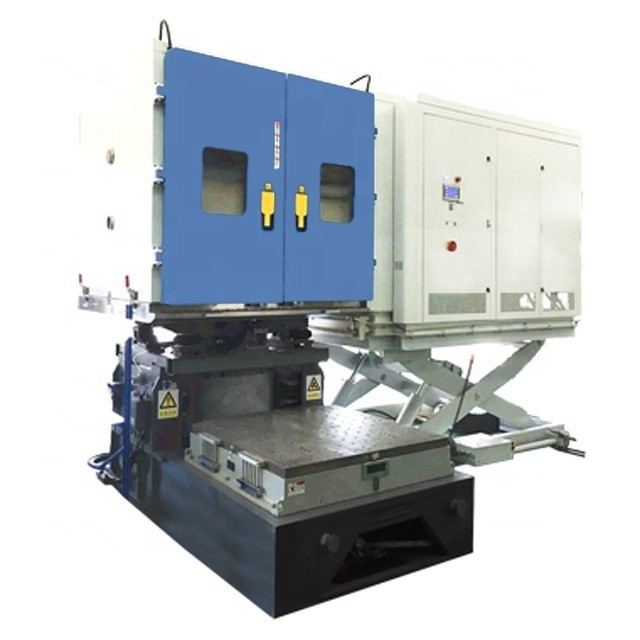

Fahrzeugkomponenten Vibrationsprüfkammer GMW14785 für PVT-Zyklusprüfung

1Produktbezeichnung und Zweck

2. Produktmerkmale

• Robuste und anpassungsfähige Kammerkonstruktion
  • Die Kammer ist aus schweren Materialien gebaut, um den starken Kräften, die bei Druckschwingungstests entstehen, standzuhalten.Die Wände bestehen aus hochfesterem Stahl mit hervorragenden Dichtungsvermögen, um die erforderlichen Druckwerte zu halten.Der Innenraum ist so konzipiert, daß er eine Vielzahl von Automobilkomponenten aufnimmt, von kleinen elektronischen Modulen bis hin zu größeren mechanischen Baugruppen.Die Tür ist mit einem zuverlässigen Versiegelungsmechanismus und einem Aussichtsfenster ausgestattetDie Kammer kann in Bezug auf Größe und interne Anordnung angepasst werden, um spezifische Prüfbedürfnisse zu erfüllen.
• Präzisionssysteme zur Kontrolle von Druck und Vibrationen
  • Druckregelung: in der Lage, einen breiten Druckbereich, typischerweise vom Vakuum bis zu mehreren Atmosphären, mit einer Genauigkeit von ±0,1% des eingestellten Wertes zu erreichen.Das System verwendet fortschrittliche DruckpumpenDies ermöglicht die Simulation verschiedener Druckumgebungen, denen Fahrzeugbauteile ausgesetzt sein können.wie die in Kraftstoffsystemen, hydraulische Schaltkreise oder bei Fahrbedingungen in großer Höhe oder in der Tiefsee.
  • Vibrationssystem: Die Kammer ist mit einer leistungsstarken Vibrationsplattform ausgestattet, die ein breites Spektrum an Vibrationsfrequenzen und Amplituden erzeugen kann.Es kann Schwingungen von 5 Hz bis 2000 Hz mit Amplituden von bis zu 50 mm erzeugenDas Vibrationssystem ist so konzipiert, dass es verschiedene Vibrationsquellen in der realen Welt nachbildet, einschließlich Motorvibrationen, Straßenunregelmäßigkeiten,und die dynamischen Kräfte, die mit Fahrzeugmanövern verbunden sindDie Vibrationssteuerung ist hochpräzise und ermöglicht die Programmierung komplexer Vibrationsprofile und Echtzeit-Anpassungen.
• Intuitives Bedienfeld und Datenerfassungsoberfläche
  • Das Bedienfeld ist benutzerfreundlich und bietet einfachen Zugang zu allen Prüfparametern.und Prüfdauer mit minimalem AufwandDas Panel zeigt auch Echtzeitinformationen über den aktuellen Druck, den Vibrationsstatus und alle Alarme oder Warnungen an.Die Kammer ist mit einem umfassenden Datenerfassungssystem integriert, das alle relevanten Prüfdaten erfasst.Dazu gehören Druckgeschichte, Vibrationswellenformen und alle beobachtbaren Veränderungen der Leistung oder Integrität des Bauteils.Die Daten können in einem eingebauten Speicher gespeichert oder zur weiteren Analyse auf externe Speichergeräte exportiert werdenDas System kann auch detaillierte Prüfberichte in verschiedenen Formaten erstellen.
• Sicherheitsvorrichtungen und Alarme
  • Zur Gewährleistung der Sicherheit der Bediener und des Schutzes der Prüfproben und der Kammer selbst wird eine Reihe von Sicherheitsvorrichtungen eingeführt.Dazu gehören Schutzsysteme gegen Überdruck und Überschwingung., Notbremsknöpfe und Alarme für abnormale Druckschwankungen, Schwingungsstörungen oder sonstige Ausfallvorfälle.Die Kammer ist außerdem mit geeigneten Lüftungs- und Abgassystemen ausgestattet, um mit potenziell schädlichen Gasen oder Dämpfen umzugehen, die während des Prüfvorgangs entstehen können..

3. Spezifische Parameter

• Druckbereich und Genauigkeit
  • Der breite Druckbereich vom Vakuum bis zu mehreren Atmosphären mit einer Genauigkeit von ±0,1% ermöglicht eine umfassende Bewertung von Automobilbauteilen.Kraftstoffeinspritzer müssen unter unterschiedlichen Kraftstoffdruckbedingungen ordnungsgemäß funktionierenDurch eine genaue Druckregelung wird sichergestellt, daß die Prüfbedingungen genau eingehalten werden, wodurch zuverlässige und wiederholbare Ergebnisse erzielt werden.
• Vibrationsparameter
  • Die Fähigkeit des Schwingungssystems, Frequenzen von 5 Hz bis 2000 Hz und Amplituden bis zu 50 mm zu erzeugen, ermöglicht die Replikation verschiedener Fahrbedingungen.Niedrigfrequente Schwingungen können das Geräusch einer unwegsamen Straße nachahmen, während Hochfrequenzschwingungen die schnellen Schwingungen eines Motors oder eines schneller rotierenden Bauteils simulieren können.Die präzise Steuerung der Schwingungsfrequenz und -amplitude ist für eine gründliche Beurteilung der Widerstandsfähigkeit des Bauteils gegen Schwingungsfehler unerlässlich.
• PVT-Zyklusparameter
  • Der GMW14785 PVT-Zyklusversuch beinhaltet spezifische Kombinationen von Druck- und Vibrationsprofilen.einschließlich der Reihenfolge und Dauer von Druckänderungen und VibrationsanwendungenEin Bauteil kann beispielsweise einer Reihe von Druckimpulsen ausgesetzt werden, während es gleichzeitig eine bestimmte Schwingungsfrequenz und -amplitude erlebt.Und die Kammer kann solche komplexen Szenarien genau replizieren..
• Testvolumen und Nutzlastkapazität
  • Das Prüfvolumen kann angepasst werden, in der Regel zwischen 3 m3 und 15 m3, abhängig von der Größe der zu prüfenden Fahrzeugkomponenten.Die Nutzlastkapazität ist für den Umgang mit schweren und sperrigen Komponenten ausgelegtDiese Flexibilität ermöglicht die Prüfung einer Vielzahl von Automobilteilen, von kleinen Sensoren bis hin zu großen Motorenblöcken.
• Datenprobenfrequenz und Auflösung
  • Das Datenerfassungssystem nimmt Daten mit einer Frequenz von bis zu 1000 Hz. Die Druckdaten haben eine Auflösung von 0,01% der gesamten Skala, die Vibrationsfrequenzdaten haben eine Auflösung von 0,1 Hz,und die Vibrationsamplitude hat eine Auflösung von 0.1 mm. Diese hochauflösende und häufige Probenahme ermöglicht den Nachweis selbst geringfügiger Veränderungen des Drucks und der Vibrationen.Bereitstellung wertvoller Erkenntnisse über das Verhalten der Fahrzeugkomponenten während der Prüfung.

4. Produktfunktionen

• Genaue Simulation der Prüfbedingungen für GMW14785
  • Die Kammer reproduziert die in GMW14785 festgelegten Bedingungen für Druckschwingungen und PVT-Zyklen.Dies ist von entscheidender Bedeutung, da die Fahrzeugkomponenten diese Normen erfüllen müssen, um ihre Zuverlässigkeit und Sicherheit zu gewährleisten.Durch die präzise Simulation der Komponenten können die Hersteller sicher sein, daß ihre Produkte in realen Anwendungen die erwarteten Leistungen erbringen.
• Produktdesignoptimierung und Qualitätskontrolle
  • Durch eine Reihe von Tests an verschiedenen Prototypen von Automobilbauteilen können die aus der Kammer gewonnenen Daten zur Optimierung von Produktentwürfen verwendet werden.Ingenieure können die Eigenschaften verschiedener Materialien analysieren, Geometrien und Fertigungstechniken unter der kombinierten Belastung durch Druck und Vibrationen.Sicherstellung, dass jede Produktionssparte von Bauteilen den erforderlichen Normen entsprichtWenn beispielsweise eine bestimmte Dichtung während der PVT-Zyklusprüfung versagt, kann das Design oder Material angepasst werden, um die Leistung zu verbessern.
• Forschung und Entwicklung
  • Im Bereich der Automobilforschung und -entwicklung bieten diese Prüfkammern wertvolle Erkenntnisse.Die Forscher können sie nutzen, um die grundlegenden Eigenschaften neuer Materialien und ihre Wechselwirkungen mit Druck und Vibrationen zu untersuchenSie können innovative Entwürfe und Technologien erforschen, die zu widerstandsfähigeren Automobilkomponenten führen.Materialwissenschaftler können die Leistung neuer Verbundwerkstoffe oder fortschrittlicher Legierungen unter GMW14785-Prüfbedingungen testen, mit der Kammer ihr Potenzial für zukünftige Anwendungen im Automobilbereich zu bewerten.
• Konformitätsprüfung und -zertifizierung
  • Die Ausrüstung ist für die Durchführung von Konformitätsprüfungen zur Erfüllung des GMW14785-Standards unerlässlich.und die aus der Kammer gewonnenen Prüfwerte können verwendet werden, um zu bescheinigen, dass die Bauteile diesen Normen entsprechen.Dies ist entscheidend für die Marktakzeptanz und für die Gewährleistung der allgemeinen Sicherheit und Zuverlässigkeit von Kraftfahrzeugen.

5. Produktion und Qualitätssicherung

• Strenge Herstellungsprozesse
  • Die HALT HASS & AGREE Vibrationsprüfkammern für GMW14785 werden nach strengen Qualitätskontrollverfahren hergestellt.von der Kammerstruktur und den Isolationsmaterialien bis zu den Druck- und Vibrationssteuerungen und SicherheitsvorrichtungenDer Montageprozess wird von hochqualifizierten Technikern in einer sauberen und kontrollierten Umgebung durchgeführt.Die Kammer wird während der Produktion in mehreren Phasen kalibriert und überprüft, um ihre Genauigkeit und Leistung zu gewährleisten..
• Zertifizierung und Validierung der Qualität
  Unsere Kammer hat entsprechende Qualitätszertifikate erhalten und wurde von unabhängigen Automobil-Testlabors validiert.die der Norm GMW14785 und anderen internationalen und nationalen Prüfstandards für Automobilindustrie entsprechen.Wir aktualisieren und verbessern unser Produkt kontinuierlich auf der Grundlage der neuesten technologischen Fortschritte und Kundenfeedback aus der Automobilindustrie, um seine langfristige Leistung und Konformität zu gewährleisten.

6Anwendungsbereiche und Erfolgsgeschichten

• Prüfung der Brennstoffsystemkomponente
  • Ein Automobilhersteller benutzte die Kammer, um Kraftstoffpumpen zu testen, wobei die Komponenten einer Kombination von Druckveränderungen und Vibrationen ausgesetzt waren.Simulation der Bedingungen im Kraftstoffsystem eines FahrzeugsDie Prüfung ergab, daß eine bestimmte Pumpenkonstruktion eine Schwäche in den inneren Dichtungen aufwies, was zu Leckagen unter hohem Druck und Vibrationen führte.Durch Neugestaltung der Dichtungen und Optimierung des Pumpengehäuses, konnte der Hersteller die Zuverlässigkeit und Leistung der Kraftstoffpumpe verbessern.
• Bewertung der hydraulischen Komponente
  • Ein Lieferant der Stufe 1 bewertete die Leistung eines neuen hydraulischen Ventils in der Kammer, das nach dem PVT-Zyklusversuch GMW14785 verschiedenen Druck- und Vibrationsprofilen ausgesetzt war.Die Ergebnisse zeigten, daß das Ventil unter bestimmten Kombinationen von Druck und Vibrationen zu klemmen neigte.Durch die Änderung des inneren Mechanismus des Ventils und die Verwendung eines anderen Schmiermittels konnte der Lieferant die Reaktionsfähigkeit und Haltbarkeit des Ventils verbessern.
• Prüfung der elektronischen Steuerungseinheit (ECU)
  • In der Elektronik-Abteilung eines Automobilherstellers wurde mit der Kammer ECUs getestet, die Druck und Vibrationen ausgesetzt wurden, um die raue Umgebung im Fahrzeug zu simulieren.Bei den Prüfungen wurde ein mögliches Problem mit den Steckverbänden der ECU festgestellt.Durch die Verbesserung der Verbindungskonstruktion und die Verwendung sichererer Befestigungsmethoden wurden die Anschlüsse für die Anschlüsse mit einem höheren Druck und einer höheren Schwingungsfrequenz aufgestellt.Das Unternehmen konnte die Zuverlässigkeit der ECU erhöhen und das Risiko elektrischer Ausfälle verringern..

7Dienstleistungen und Unterstützung

• Technische Beratung vor dem Verkauf
  Unser Team von Experten für Automobilprüfungen bietet detaillierte technische Beratungen, um Kunden zu helfen, die Fähigkeiten und Eignung der Kammer für ihre spezifischen Prüfbedürfnisse zu verstehen.Wir bieten Demonstrationen und Schulungen an., die auf die Automobilindustrie zugeschnitten sind, um ihre Ingenieure und Techniker vor dem Kauf mit dem Betrieb und der Funktionalität der Kammer vertraut zu machen.Wir unterstützen auch bei der Auswahl der geeigneten Prüfparameter und Zubehör auf der Grundlage der zu prüfenden Automobilkomponenten.
• Dienstleistungen nach dem Verkauf und Wartung
  Wir bieten einen umfassenden Kundendienst an, einschließlich Installation und Inbetriebnahme vor Ort. Unsere Techniker stehen für regelmäßige Wartung, Kalibrierung und Notfallreparatur zur Verfügung.Wir stellen Ersatzteile und Upgrades zur Verfügung, damit die Kammer optimal funktioniert.Wir bieten auch Dienstleistungsverträge an, die vorbeugende Wartung und vorrangigen technischen Support umfassen.Gewährleistung der langfristigen Zuverlässigkeit und Verfügbarkeit des Prüfgeräts für die Druckschwingungstests GMW14785 und PVT-Zyklusprüfungen von Automobilbauteilen.
• Ausbildung und technische Unterstützung
  Wir führen Schulungsprogramme für neue Anwender durch, um sicherzustellen, dass sie die HALT HASS & AGREE Vibration Test Chambers effektiv bedienen und die Testergebnisse interpretieren können.Unser technisches Support-Team ist 24/7 zur Verfügung, um Fragen zu beantworten., Unterstützung bei der Fehlerbehebung und Anleitung zur Optimierung der Prüfmethode und zur Einhaltung von GMW14785 und anderen Automobilprüfstandards.Wir bieten auch Software-Updates und Unterstützung für die Datenerfassung und -analyse, so dass die Kunden die neuesten Funktionen und Technologien bei der Prüfung voll ausnutzen können.
