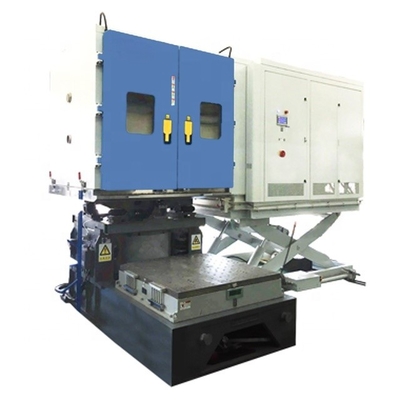

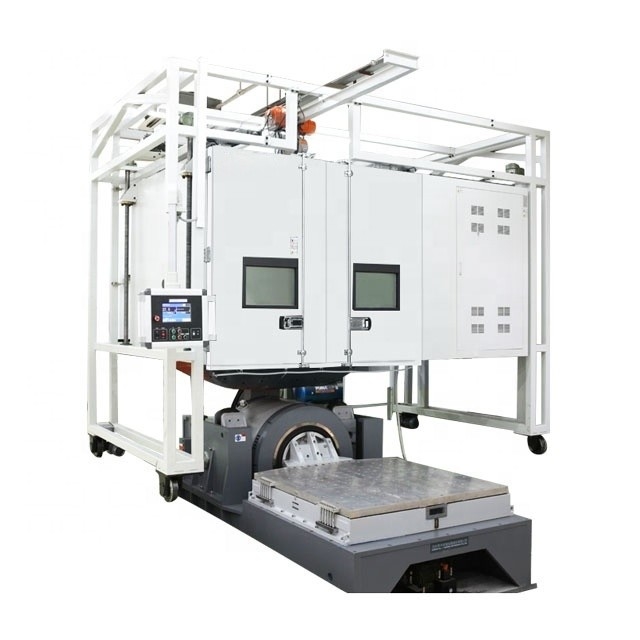

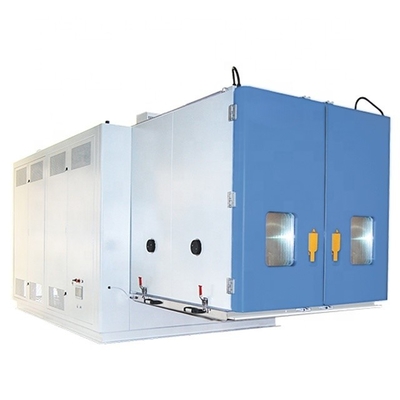

HALT HASS AGREE Vibrationsprüfkammer für das Temperaturzyklusprofil GMW14319

1Produktbezeichnung und Zweck

2. Produktmerkmale

• Robuste und anpassbare Kammerstruktur

  • Die Kammer ist aus schweren Materialien gebaut, die den Härten von hochintensiven Vibrationen und Temperaturwechseln standhalten können.Die Wände bestehen aus hochfesterem Stahl mit hervorragenden WärmedämmungseigenschaftenDie Innenräume können angepasst werden, um eine Vielzahl von Automobilkomponenten, von kleinen elektronischen Sensoren bis hin zu großen Motorenbaugruppen, aufzunehmen.Die Tür ist mit einem zuverlässigen Versiegelungsmechanismus und einem Aussichtsfenster ausgestattet, so dass die Betreiber den Prüfprozess überwachen können, ohne die Integrität der internen Umgebung zu beeinträchtigen.Der Boden ist so konstruiert, dass er für die Prüfproben eine stabile Basis bietet, und ist mit Schwingungsschutz- und Verstärkungssystemen ausgestattet..

• Präzisions-Temperatur- und Vibrationssteuerungssysteme

  • Temperaturregelung: in der Lage, einen breiten Temperaturbereich, typischerweise von -60°C bis +150°C, mit einer Genauigkeit von ± 0,5°C zu erreichen.und ein anspruchsvoller Steuerungsalgorithmus, um einen schnellen und genauen Temperaturzyklus sicherzustellenDies ermöglicht die Simulation extremer Kälte- und Hitzebedingungen, denen sich Automobilbauteile begegnen können, z. B. in arktischen Regionen oder in der Nähe von Motorraum.

  • Vibrationssystem: Die Kammer ist mit einer leistungsstarken Vibrationsplattform ausgestattet, die eine Vielzahl von Vibrationsfrequenzen und -amplitudes erzeugen kann.Es kann Schwingungen von 5 Hz bis 2000 Hz mit Amplituden von bis zu 50 mm erzeugenDas Vibrationssystem ist so konzipiert, dass es verschiedene Vibrationsquellen in der realen Welt nachbildet, einschließlich Motorvibrationen, Straßenunregelmäßigkeiten,und die dynamischen Kräfte während des FahrzeugbetriebsDas Schwingungssteuerungssystem ist hochpräzise und ermöglicht die Programmierung komplexer Schwingungsprofile sowie die Möglichkeit, die Schwingungstärke und -frequenz in Echtzeit einzustellen.

• Intuitives Bedienfeld und Datenerfassungsoberfläche

  • Das Bedienfeld ist benutzerfreundlich und bietet den Bedienern einen einfachen Zugang zu allen Prüfparametern.und Prüfdauer mit minimalem AufwandDas Panel zeigt auch Echtzeitinformationen über die aktuelle Temperatur, den Vibrationsstatus und alle Alarme oder Warnungen an.Die Kammer ist mit einem umfassenden Datenerfassungssystem integriert, das alle relevanten Prüfdaten erfasst.Dies umfaßt Temperaturhistorien, Vibrationswellenformen und alle beobachtbaren Veränderungen der Leistung oder Integrität der Automobilkomponenten.Die Daten können in einem eingebauten Speicher gespeichert oder zur weiteren Analyse auf externe Speichergeräte exportiert werdenDas System kann auch detaillierte Prüfberichte in verschiedenen Formaten erstellen.

• Sicherheitsvorrichtungen und Alarme

  • Zur Gewährleistung der Sicherheit der Bediener und des Schutzes der Prüfproben und der Kammer selbst wird eine Reihe von Sicherheitsvorrichtungen eingeführt.Dazu gehören überwärme- und übervibrationsschutzsysteme., Notbremsknöpfe und Alarme für abnormale Temperaturschwankungen, Schwingungsstörungen oder sonstige Ausfallvorfälle.Die Kammer ist außerdem mit geeigneten Lüftungs- und Abgassystemen ausgestattet, um mit potenziell schädlichen Gasen oder Dämpfen umzugehen, die während des Prüfvorgangs entstehen können..

3. Spezifische Parameter

• Temperaturbereich und Genauigkeit

  • Der Temperaturbereich von -60°C bis +150°C mit einer Genauigkeit von ±0,5°C ermöglicht die Bewertung von Fahrzeugkomponenten unter einem breiten Spektrum von thermischen Bedingungen.Dies ist von entscheidender Bedeutung, da verschiedene Materialien und Bauteile bei unterschiedlichen Temperaturen unterschiedliche thermische Expansionskoeffizienten und Leistungsmerkmale aufweisen könnenZum Beispiel können Metallteile bei extrem niedrigen Temperaturen spröde werden, während Kunststoffkomponenten bei hohen Temperaturen erweichen oder abfallen können.Die genaue Temperaturregelung stellt sicher, dass die Prüfbedingungen genau aufrechterhalten werden, die zuverlässige und wiederholbare Ergebnisse liefern.

• Vibrationsparameter

  • Das Vibrationssystem kann Frequenzen von 5 Hz bis 2000 Hz und Amplituden bis zu 50 mm erzeugen.Zum Beispiel:, können Niederfrequenzschwingungen um 5 - 20 Hz das Geräusch eines Fahrzeugs auf einer unwegsamen Straße simulieren,Während Hochfrequenzschwingungen im Bereich von 500 bis 2000 Hz die Schwingungen eines Motors oder einer schneller rotierenden Komponente wiederholen könnenDie Fähigkeit, die Schwingungsfrequenz und -amplitude präzise zu steuern, ist für eine umfassende Beurteilung der Widerstandsfähigkeit des Bauteils gegen schwingungsbedingte Ausfälle unerlässlich.

• Temperaturzyklusprofil und Vibrationssynchronisierung

  • Die Kammer ermöglicht die Programmierung komplexer Temperaturzyklusprofile in Verbindung mit Vibrationen.Es kann ein Szenario simulieren, in dem ein Bauteil schnellen Temperaturänderungen unterliegt und gleichzeitig Vibrationen erfährt.Der Temperaturzyklus kann so eingestellt werden, dass er tägliche oder saisonale Temperaturschwankungen nachahmt.Ein Kaltstart am Morgen, gefolgt von einem Temperaturanstieg während des Betriebs und anschließender AbkühlungDie Vibrations- und Temperaturzyklen können synchronisiert werden, um die realen Bedingungen genauer nachzubilden und so eine umfassendere und realistischere Testumgebung zu schaffen.

• Testvolumen und Nutzlastkapazität

  • Das Prüfvolumen kann angepasst werden, in der Regel zwischen 3 m3 und 15 m3, abhängig von der Größe der zu prüfenden Fahrzeugkomponenten.Die Nutzlastkapazität ist für den Umgang mit schweren und sperrigen Komponenten ausgelegtDies ermöglicht die Prüfung einer Vielzahl von Automobilteilen, von kleinen elektronischen Komponenten bis hin zu großen Motoren- und Fahrgestellbaugruppen.

• Datenprobenfrequenz und Auflösung

  • Das Datenerfassungssystem nimmt Daten mit einer Frequenz von bis zu 1000 Hz. Die Temperaturdaten haben eine Auflösung von 0,1 °C, die Vibrationsfrequenzdaten haben eine Auflösung von 0,1 Hz,und die Vibrationsamplitude hat eine Auflösung von 0.1 mm. Diese hochauflösende und häufige Probenahme ermöglicht den Nachweis selbst geringfügiger Temperatur- und Vibrationsänderungen.Bereitstellung wertvoller Erkenntnisse über das Verhalten der Fahrzeugkomponenten während der Prüfung.

4. Produktfunktionen

• Genaue Simulation von realen und beschleunigten Bedingungen

  • Die Kammer reproduziert die kombinierten Wirkungen von Vibrationen und Temperaturwechseln, die Fahrzeugkomponenten während ihrer Lebensdauer erfahren.Durch die Unterbrechung der Bauteile diesen realistischen und beschleunigten Belastungsbedingungen, können die Hersteller mögliche Ausfälle und Schwächen erkennen, die unter normalen Betriebsbedingungen möglicherweise nicht erkennbar sind.Dies hilft bei der Verbesserung der Konstruktions- und Herstellungsprozesse, um die allgemeine Zuverlässigkeit und Haltbarkeit der Komponenten zu verbessern.

• Produktdesignoptimierung und Qualitätskontrolle

  • Durch eine Reihe von Tests an verschiedenen Prototypen von Automobilbauteilen können die aus der Kammer gewonnenen Daten zur Optimierung von Produktentwürfen verwendet werden.Ingenieure können die Eigenschaften verschiedener Materialien analysieren, Geometrien und Fertigungstechniken unter der kombinierten Belastung durch Schwingungen und Temperaturkreisläufe.Gewährleistung, dass jede Bauteilserie die erforderlichen Standards für Haltbarkeit und Leistung erfülltWenn beispielsweise ein bestimmtes Bauteil unter bestimmten Schwingungs- und Temperaturbedingungen Anzeichen von Rissen oder Fehlfunktionen zeigt, kann das Design geändert werden, um das Problem zu beheben.

• Forschung und Entwicklung

  • Im Bereich der Automobilforschung und -entwicklung bieten die HALT HASS & AGREE Vibrationsprüfkammern wertvolle Erkenntnisse.Forscher können damit die grundlegenden Eigenschaften neuer Materialien und ihre Wechselwirkungen mit Vibrationen und Temperaturen untersuchen.Sie können innovative Konstruktionen und Technologien erforschen, die zu zuverlässigeren und leistungsfähigeren Automobilkomponenten führen.Materialwissenschaftler können die Leistung neuer Legierungen oder Verbundwerkstoffe unter extremen Vibrations- und Temperaturbedingungen testen, mit der Kammer, um ihr Einsatzpotenzial für zukünftige Anwendungen im Automobilbereich zu bewerten.

• Konformitätsprüfung und -zertifizierung

  • Die Ausrüstung ist für die Durchführung von Konformitätsprüfungen zur Erfüllung der Norm GMW14319 und anderer einschlägiger Vorschriften der Automobilindustrie unerlässlich.Die Automobilindustrie hat strenge Anforderungen an die Haltbarkeit und Leistungsfähigkeit von Bauteilen, und die aus der Kammer gewonnenen Prüfergebnisse können verwendet werden, um zu bescheinigen, dass die Bauteile diesen Normen entsprechen.Dies ist von entscheidender Bedeutung für die Gewährleistung der Sicherheit und Zuverlässigkeit von Automobilprodukten und für die Marktakzeptanz..

5. Produktion und Qualitätssicherung

• Strenge Herstellungsprozesse

  • Die HALT HASS & AGREE Vibrationsprüfkammern für GMW14319 werden nach strengen Qualitätskontrollverfahren hergestellt.von der Struktur der Kammer und den Isolationsmaterialien bis zu den Temperatur- und Vibrationssteuerungen und SicherheitsvorrichtungenDer Montageprozess wird von hochqualifizierten Technikern in einer sauberen und kontrollierten Umgebung durchgeführt.Die Kammer wird während der Produktion in mehreren Phasen kalibriert und überprüft, um ihre Genauigkeit und Leistung zu gewährleisten..

• Zertifizierung und Validierung der Qualität
  Unsere Kammer hat entsprechende Qualitätszertifikate erhalten und wurde von unabhängigen Automobil-Testlabors validiert.die der Norm GMW14319 und anderen internationalen und nationalen Prüfstandards für Automobilindustrie entsprechen.Wir aktualisieren und verbessern unser Produkt kontinuierlich auf der Grundlage der neuesten technologischen Fortschritte und Kundenfeedback aus der Automobilindustrie, um seine langfristige Leistung und Konformität zu gewährleisten.

6Anwendungsbereiche und Erfolgsgeschichten

• Prüfung von Motorenbauteilen

  • Ein Automobilhersteller testete in der Kammer ein neues Motordesign, bei dem die Komponenten einer Kombination aus hohem Temperaturzyklus und intensiven Vibrationen ausgesetzt waren.Die Prüfung ergab, daß ein bestimmtes Lager unter der kombinierten Belastung eine Tendenz zu vorzeitiger Abnutzung aufweist.Durch die Änderung des Lagermaterials und des Designs konnte der Hersteller die Haltbarkeit und Zuverlässigkeit des Motors verbessern.

• Bewertung der Chassis- und Fahrwerksbauteile

  • Ein Lieferant der Stufe 1 bewertete die Leistung eines neuen Aufhängungssystems in der Kammer.zusammen mit Temperaturänderungen, die verschiedene Fahrbedingungen simulierenDie Ergebnisse zeigten, daß ein bestimmtes Buschmaterial bei niedrigen Temperaturen und Hochfrequenzvibrationen eine schlechte Leistung aufweist.Der Lieferant konnte die Gesamtleistung und Fahrqualität des Aufhängungssystems verbessern.

• Prüfung der Zuverlässigkeit des elektronischen Moduls

  • In der Elektronik-Abteilung eines Automobilherstellers wurde die Kammer verwendet, um die Zuverlässigkeit eines neuen elektronischen Steuermoduls zu testen.Das Modul wurde einem Temperaturzyklus und Vibrationen ausgesetzt, um die raue Umgebung in einem Fahrzeug zu simulierenDurch die Verbesserung des Lötvorgangs und die Verwendung robusterer Bauteile wurde ein mögliches Problem mit den Lötverbindungen identifiziert, die unter der kombinierten Belastung anfällig für Risse waren.Das Unternehmen konnte die Zuverlässigkeit des Moduls erhöhen und das Risiko von Ausfällen im Fahrzeug verringern..

7Dienstleistungen und Unterstützung

• Technische Beratung vor dem Verkauf
  Unser Team von Experten für Automobilprüfungen bietet detaillierte technische Beratungen, um Kunden zu helfen, die Fähigkeiten und Eignung der Kammer für ihre spezifischen Prüfbedürfnisse zu verstehen.Wir bieten Demonstrationen und Schulungen an., die auf die Automobilindustrie zugeschnitten sind, um ihre Ingenieure und Techniker vor dem Kauf mit dem Betrieb und der Funktionalität der Kammer vertraut zu machen.Wir unterstützen auch bei der Auswahl der geeigneten Prüfparameter und Zubehör auf der Grundlage der zu prüfenden Automobilkomponenten.

• Dienstleistungen nach dem Verkauf und Wartung
  Wir bieten einen umfassenden Kundendienst an, einschließlich Installation und Inbetriebnahme vor Ort. Unsere Techniker stehen für regelmäßige Wartung, Kalibrierung und Notfallreparatur zur Verfügung.Wir stellen Ersatzteile und Upgrades zur Verfügung, damit die Kammer optimal funktioniert.Wir bieten auch Dienstleistungsverträge an, die vorbeugende Wartung und vorrangigen technischen Support umfassen.Gewährleistung der langfristigen Zuverlässigkeit und Verfügbarkeit des Prüfgeräts für die Vibrations- und Temperaturzyklusprüfung von Automobilbauteilen GMW14319.

• Ausbildung und technische Unterstützung
  Wir führen Schulungsprogramme für neue Anwender durch, um sicherzustellen, dass sie die HALT HASS & AGREE Vibration Test Chambers effektiv bedienen und die Testergebnisse interpretieren können.Unser technisches Support-Team ist 24/7 zur Verfügung, um Fragen zu beantworten., Unterstützung bei der Fehlerbehebung und Anleitung zur Optimierung der Prüfmethode und zur Einhaltung von GMW14319 und anderen Prüfstandards für den Automobilbereich.Wir bieten auch Software-Updates und Unterstützung für die Datenerfassung und -analyse, so dass die Kunden die neuesten Funktionen und Technologien bei der Prüfung voll ausnutzen können.
