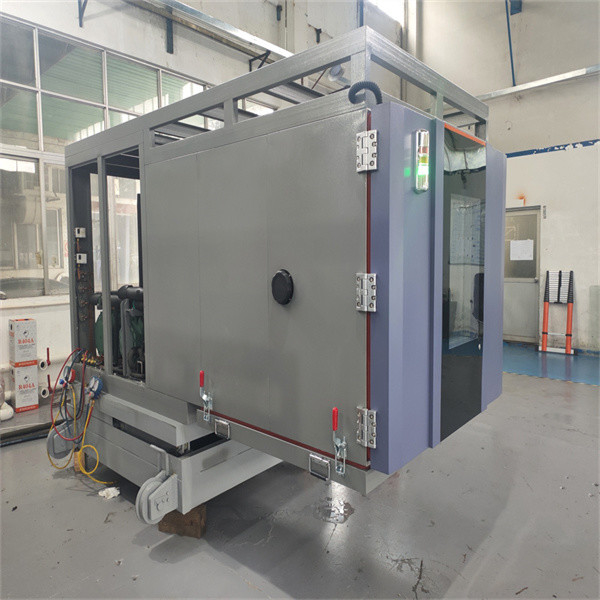

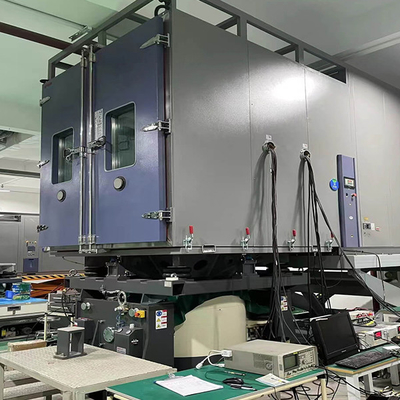

Eigene Klima-Vibrationsprüfkammer für Elektrofahrzeugkomponente mit EV-Zellen

1Produktbezeichnung und Zweck

2. Produktmerkmale

• Robuste und isolierte Kammerstruktur
  • Die Kammer besteht aus einem schweren Stahlrahmen und isolierten Wänden, die eine außergewöhnliche Festigkeit und Steifigkeit bieten.Sicherstellung, dass die Kammer den strengen Anforderungen der kontinuierlichen Vibrationsprüfung standhältDie Isolationsmaterialien werden sorgfältig ausgewählt, um die Wärmeübertragung zu minimieren und ein stabiles Temperatur- und Feuchtigkeitsniveau zu erhalten.Die Tür ist mit einem zuverlässigen Versiegelungsmechanismus und einem Aussichtsfenster ausgestattet, so daß die Bediener den Prüfvorgang überwachen können, ohne die innere Umgebung zu stören.leicht zu reinigende Oberflächen, um eine Anhäufung von Partikeln oder Schadstoffen zu verhindern, die die Testergebnisse beeinträchtigen könnten.
• Präzisions-Temperatur- und Luftfeuchtigkeitsregelungssystem
  • Im Kern der Kammer befindet sich ein ausgeklügeltes Temperatur- und Luftfeuchtigkeitssteuerungssystem, das einen breiten Temperaturbereich von typischerweise -40 °C bis +80 °C mit einer Genauigkeit von ±0,3 °C erreichen kann.Der Luftfeuchtigkeitsbereich beträgt 10% bis 95% relativer LuftfeuchtigkeitDas System verwendet energieeffiziente Kühlgeräte, Heizungen, Luftbefeuchter und Entfeuchter, die alle durch eine präzise PID-Steuerung koordiniert werden.Mehrere Temperatur- und Luftfeuchtigkeitssensoren sind strategisch in der gesamten Kammer platziert, um Echtzeit-Feedback zu erhalten, so daß das Steuerungssystem schnelle und genaue Anpassungen vornehmen kann.
• Erweiterte Fähigkeit zur Erprobung von Vibrationen
  • Die Kammer ist mit einem hochmodernen Vibrationsprüfsystem ausgestattet, das ein breites Spektrum von Schwingungsfrequenzen und Amplituden erzeugen kann.Simulation der während des EV-Betriebs auftretenden VibrationenDie Vibrationstabelle ist so konzipiert, dass die Vibrationen über die Prüfproben hinweg einheitlich sind und eine genaue und zuverlässige Prüfung gewährleistet wird.Das System kann so programmiert werden, dass es spezifische Fahrprofile oder branchenübliche Schwingungstests nachbildet., so dass die Hersteller die Auswirkungen von Vibrationen auf die Integrität und Leistung von EV-Batteriekomponenten bewerten können.
• Intuitives Bedienfeld und Datenerfassungsoberfläche
  • Das Gerät ist mit einem intuitiven Bedienfeld ausgestattet, das die Bedienung und Einstellung von Parametern vereinfacht.PrüfdauerDas Bedienfeld zeigt auch die aktuellen Umgebungsbedingungen, den Vibrationsstatus und alle Alarme oder Warnungen in Echtzeit an.Die Kammer ist mit einem umfassenden Datenerfassungssystem integriert.Es erfasst alle relevanten Prüfdaten, einschließlich Temperatur- und Luftfeuchtigkeitshistorien, Vibrationsprofile und alle beobachtbaren Veränderungen der Prüfproben.Die Daten können in einem eingebauten Speicher gespeichert oder zur weiteren Analyse auf externe Speichergeräte exportiert werdenDas System kann auch detaillierte Prüfberichte in verschiedenen Formaten erstellen, wodurch die Dokumentation und gemeinsame Nutzung der Ergebnisse erleichtert werden.
• Sicherheitsvorrichtungen und Alarme
  • Um die Sicherheit der Bediener und die Integrität des Prüfverfahrens zu gewährleisten, ist die Kammer mit einer Reihe von Sicherheitsvorrichtungen ausgestattet.NotstoppknöpfeDie Sicherheitsvorrichtungen sind so konzipiert, dass Schäden an der Kammer, den Prüfproben, derund die Umgebung, die während des Prüfvorgangs Ruhe bieten.

3. Spezifische Parameter

• Temperaturbereich und Genauigkeit
  • Mit einem Temperaturbereich von -40 °C bis +80 °C und einer Genauigkeit von ±0,3 °C kann die Kammer EV-Batteriekomponenten einem breiten Temperaturspektrum aussetzen.Dies ist von entscheidender Bedeutung für die Prüfung der Leistungsfähigkeit und Haltbarkeit von Batterien bei extremer Kälte und HitzeDie genaue Temperaturregelung stellt sicher, dass die Prüfbedingungen genau eingehalten werden.Bereitstellung zuverlässiger und wiederholbarer Ergebnisse.
• Luftfeuchtigkeitsbereich und Genauigkeit
  • Der Luftfeuchtigkeitsbereich von 10% bis 95% RH mit einer Genauigkeit von ±2% RH ermöglicht eine umfassende Bewertung der Auswirkungen von Feuchtigkeit auf die Komponenten der EV-Batterie.Hohe Luftfeuchtigkeit kann die Korrosionsbeständigkeit von Batterieanschlüssen und die Integrität des Batteriegehäuses beeinträchtigen, während eine geringe Luftfeuchtigkeit zum Trocknen und Rissen bestimmter Materialien führen kann.Die Fähigkeit, den Feuchtigkeitsgrad genau zu steuern, ist wichtig, um zu verstehen, wie Batterien auf verschiedene Feuchtigkeitsumgebungen reagieren.
• Vibrationsparameter
  • Das Vibrationsprüfsystem kann Frequenzen von 5 Hz bis 500 Hz und Amplituden bis zu 50 mm erzeugen. Diese Parameter können so eingestellt werden, dass verschiedene Fahrbedingungen simuliert werden,von den leichten Schwingungen beim Stadtfahren bis zu den schwereren Schocks und Schwingungen beim Geländefahren oder beim HochgeschwindigkeitsfahrenDie Fähigkeit, die Vibrationsmerkmale genau zu steuern, ist für die Bewertung der Haltbarkeit und Integrität der Batteriekomponenten von Elektrofahrzeugen und ihrer Verbindungen von entscheidender Bedeutung.
• Testvolumen und Nutzlastkapazität
  • Die Kammer bietet ein anpassbares Prüfvolumen, das je nach Modell typischerweise zwischen 1 m3 und 5 m3 beträgt.mit einer Gesamtmasse von nicht mehr als 8 kg, so dass mehrere Batteriezellen, Module oder Pakete gleichzeitig getestet werden können.
• Datenprobenfrequenz und Auflösung
  • Das Datenerfassungssystem nimmt Daten mit einer Frequenz von bis zu 200 Hz und erfasst dabei sehr detailliert die Temperatur-, Luftfeuchtigkeit- und Vibrationsänderungen.Die Auflösung der Temperaturdaten beträgt 0.1°C, die Luftfeuchtigkeit 0,1% RH und die Vibrationsdaten 0,1 mm Amplitude und 0,1 Hz Frequenz.Diese hochauflösenden Daten sind von unschätzbarem Wert, um selbst die geringsten Trends und möglichen Ausfallpunkte zu erkennen, die eine genauere Bewertung der Produktleistung ermöglichen.

4. Produktfunktionen

• Genaue Simulation von Umgebungs- und Vibrationsbedingungen
  • Die Hauptfunktion der Kammer besteht darin, eine präzise und zuverlässige Simulation der kombinierten Temperatur-, Luftfeuchtigkeit- und Vibrationsbedingungen zu liefern, denen EV-Batteriekomponenten ausgesetzt sein können.Durch die Belastung dieser Komponenten durch kontrollierte Umgebungs- und Vibrationsbelastungen, ermöglicht es Herstellern und Forschern, ihre Leistung und Haltbarkeit zu bewerten.Da ein Ausfall des Batteriesystems zu einer Verringerung der Reichweite führen könnte,, Leistungsprobleme oder sogar Sicherheitsgefahren.
• Produktdesignoptimierung und Qualitätskontrolle
  • Durch eine Reihe von Tests an verschiedenen Prototypen von Elektrofahrzeugbatterien können die aus der Kammer gewonnenen Daten zur Optimierung von Produktdesigns verwendet werden.Ingenieure können das Verhalten verschiedener Materialien und Bauteile bei unterschiedlichen Temperaturen analysieren, Feuchtigkeit und Vibrationsbelastungen und Änderungen vornehmen, um die Gesamtleistung und Sicherheit zu verbessern.Gewährleistung, dass jede Charge von Batteriekomponenten den erforderlichen Umwelt- und Schwingungsbeständigkeitsnormen entsprichtBeispielsweise können Tests dazu beitragen, mögliche Schwachstellen in der Batteriezellverpackung oder der Verbindung zwischen Modulen zu erkennen, was zu Verbesserungen der Konstruktions- und Herstellungsprozesse führt.
• Forschung und Entwicklung
  • Im Bereich der Forschung und Entwicklung von Elektrofahrzeugen bietet die Custom Climate Chamber with Vibration Test wertvolle Erkenntnisse.Forscher können damit die grundlegenden Eigenschaften von Batteriematerialien und ihre Wechselwirkungen mit verschiedenen Umwelt- und Vibrationsfaktoren untersuchenSie können neue Materialien und Technologien erforschen, die gegen Temperatur, Feuchtigkeit und Vibrationen widerstandsfähiger sind.Materialienwissenschaftler können die Leistung neuer Elektrodenmaterialien oder Batteriegehäuse unter verschiedenen Umwelt- und Vibrationsbedingungen testen, mit der Kammer ihre Wirksamkeit zu bewerten und den Weg für Fortschritte in der EV-Batterietechnologie zu ebnen.
• Konformitätsprüfung und -zertifizierung
  • Die Ausrüstung ist für die Durchführung von Konformitätsprüfungen unerlässlich, um die Vorschriften der Branche und die internationalen Standards zu erfüllen.Die Elektrofahrzeugindustrie hat strenge Anforderungen an die Prüfung von Batteriekomponenten unter verschiedenen Umwelt- und VibrationsbedingungenDie Ergebnisse der Prüfungen können dann zur Erlangung von Produktzertifizierungen und zur Gewährleistung der Marktakzeptanz verwendet werden.

5. Produktion und Qualitätssicherung

• Strenge Herstellungsprozesse
  • Die eigene Klimakammer mit Vibrationsprüfung für Elektrofahrzeugzellen, -module und -packungen wird nach strengen Qualitätskontrollverfahren hergestellt.vom Stahlrahmen und den Isolationsmaterialien bis zu den Temperatur- und Luftfeuchtigkeitskontrolleinheiten, Vibrationsprüfsystem und Sicherheitsmerkmale, stammt von zuverlässigen Lieferanten und wird gründlich geprüft und getestet.Der Montageprozess wird von hochqualifizierten Technikern in einer sauberen und kontrollierten Umgebung durchgeführtDie Kammer wird während der Produktion in mehreren Phasen kalibriert und überprüft, um ihre Genauigkeit und Leistung zu gewährleisten.
• Zertifizierung und Validierung der Qualität
  Unsere Kammer hat entsprechende Qualitätszertifikate erhalten und wurde von unabhängigen EV-Testlabors validiert.die internationalen und nationalen Normen für Umwelt- und Vibrationsprüfungen von Elektrofahrzeugbatterien entsprechenWir aktualisieren und verbessern unser Produkt kontinuierlich auf der Grundlage der neuesten technologischen Fortschritte und des Kundenfeedbacks der Elektrofahrzeugindustrie, um seine langfristige Leistung und Compliance zu gewährleisten.

6Anwendungsbereiche und Erfolgsgeschichten

• Prüfung der Haltbarkeit von Batteriezellen
  • Ein Hersteller von Elektrofahrzeugbatterien hat die Kammer benutzt, um eine neue Art von Lithium-Ionen-Batteriezelle zu testen.und Vibrationen, um die rauen Bedingungen zu simulieren, die sie während der Lebensdauer eines Elektrofahrzeugs erleben könntenDie Tests zeigten ein Problem mit dem Elektrolytleck unter hohen Temperaturen und Vibrationsbedingungen.Der Hersteller konnte die Haltbarkeit und Sicherheit der Zelle verbessern..
• Modulleistungsevaluierung
  • Eine Forschungsinstitution hat in der Kammer ein neues Batteriemodulentwurf getestet, das einer Vielzahl von Temperatur- und Vibrationsbedingungen ausgesetzt war.einschließlich schneller Temperaturänderungen und HochfrequenzschwingungenDie Ergebnisse zeigten, daß das Wärmemanagementsystem des Moduls verbessert werden mußte, da es unter bestimmten Bedingungen nicht wirksam Wärme ablassen konnte.Durch die Neugestaltung der Kühlkanäle und die Verwendung effizienterer Wärmeabnehmer, konnte das Forschungsteam die Leistung und Zuverlässigkeit des Moduls verbessern.
• Pack-Integrationstests
  • Ein Hersteller von Elektrofahrzeugen führte Tests zur Integration von Packungen in der Kammer durch.Der Akku wurde unter verschiedenen Umgebungs- und Vibrationsbedingungen getestet, um die ordnungsgemäße Funktion aller Komponenten und die Integrität des Akkupakets insgesamt zu gewährleisten.Die Prüfung ergab einen schwachen Anschluss im Verkabelungsharnis, der zu Stromverlusten oder sogar zu einem Kurzschluss führen könnte.Der Hersteller konnte die Zuverlässigkeit und Sicherheit der Verpackung verbessern..

7Dienstleistungen und Unterstützung

• Technische Beratung vor dem Verkauf
  Unser Team von EV-Testspezialisten bietet fundierte technische Beratungen, um Kunden zu helfen, die Fähigkeiten und Eignung der Kammer für ihre spezifischen Testbedürfnisse zu verstehen.Wir bieten Demonstrationen und Schulungen an., die auf die Elektrofahrzeugindustrie zugeschnitten ist, um Kunden vor dem Kauf mit dem Betrieb und der Funktionalität der Kammer vertraut zu machen.Wir unterstützen auch bei der Auswahl der geeigneten Prüfparameter und Zubehör auf der Grundlage der zu prüfenden EV-Batteriekomponenten.
• Dienstleistungen nach dem Verkauf und Wartung
  Wir bieten einen umfassenden Kundendienst an, einschließlich Installation und Inbetriebnahme vor Ort. Unsere Techniker stehen für regelmäßige Wartung, Kalibrierung und Notfallreparatur zur Verfügung.Wir stellen Ersatzteile und Upgrades zur Verfügung, damit die Kammer optimal funktioniert.Wir bieten auch Dienstleistungsverträge an, die eine vorbeugende Wartung und vorrangige technische Unterstützung umfassen, um die langfristige Zuverlässigkeit und Verfügbarkeit des Tester für die EV-Batterietemperatur zu gewährleisten,Luftfeuchtigkeit, und Vibrationsprüfungen.
• Ausbildung und technische Unterstützung
  Wir führen Schulungsprogramme für neue Anwender durch, um sicherzustellen, dass sie die benutzerdefinierte Klimakammer mit Vibrationstest effektiv bedienen und die Testergebnisse interpretieren können.Unser technisches Support-Team ist 24/7 zur Verfügung, um Fragen zu beantworten., Unterstützung bei der Fehlerbehebung und Anleitung zur Optimierung der Prüfmethode und zur Einhaltung der Umwelt- und Vibrationsprüfstandards für Elektrofahrzeugbatterien.Wir bieten auch Software-Updates und Unterstützung für die Datenerfassung und -analyse, so dass die Kunden die neuesten Funktionen und Technologien bei der Prüfung voll ausnutzen können.
