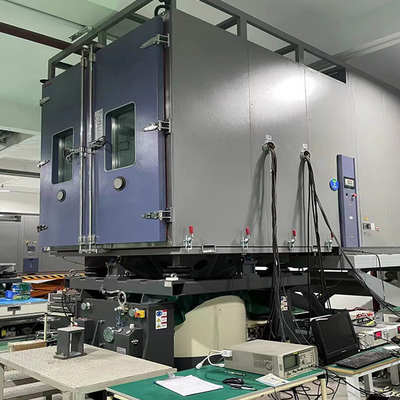

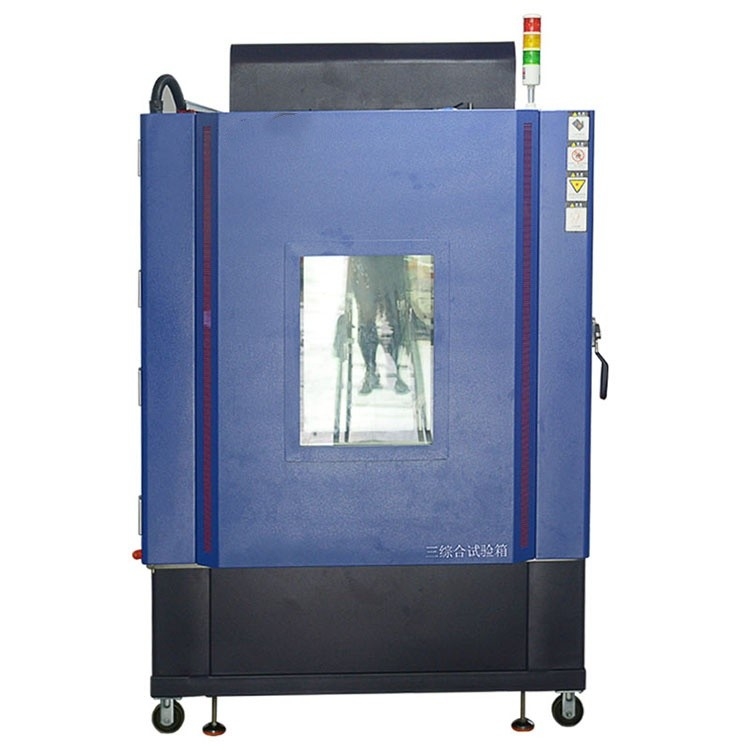

Temperatur-Feuchtigkeit-Vibrationsprüfung in einer klimatischen Kammer mit geringer Wartung

1Produktbezeichnung und Zweck

2. Produktmerkmale

• Robuste und kontrollierte Umwelt:
  • Dauerhafte, korrosionsbeständige Kammer mit präziser Temperatur (± 0,1 °C) und Luftfeuchtigkeit (± 2% RH) -Kontrolle.
  • Hochleistungs-Vibrationssystem mit breiter Frequenz (5-2000 Hz) und Amplitudenbereich.
  • Das versiegelte, isolierte Design verhindert Kondensation und gewährleistet genaue Testergebnisse.
• Präzisionsmessung und Daten:
  • Hochgenaue Temperatur-, Feuchtigkeits- und Vibrationssensoren.
  • Datenerfassung in Echtzeit und detaillierte Berichterstattung/Grafiken.
  • Programmierbares Steuerungssystem für komplexe Umweltsimulationen.
• Flexible Prüfmodi:
  • Einfaktorprüfung (Temperatur, Luftfeuchtigkeit, Vibrationen) oder kombinierte Umweltbelastung.
  • Anpassungsfähige Testprofile zur Simulation verschiedener realer Bedingungen.
  • Einstellbare Temperatur (-70°C bis +150°C), Luftfeuchtigkeit (10% bis 98% RH) und Vibrationsparameter.

3. Spezifische Parameter

• Nennwert Sine/Zufall/Schockkraft	1,100 kgf/1,100 kgf/2.200 kgf	Masse der Rüstung	11 kg
  Frequenzbereich	5 bis 3000 Hz	Einfügungsgröße (Standard)	M8
  Max./kontinuierliche Verschiebung p-p	51 mm/ 51 mm	Anschlusspunkte der Last (Standard)	17
  Max. Geschwindigkeit	2.0 m/s	Natürliche Frequenz-Schub-Achse	3 Hz
  Max.Sine/Zufallsbeschleunigung	100/60 g	Mac Vertikallastunterstützung	300 kg
  Durchmesser der Rüstung	235 mm	Streunfeld @ 152 mm oberhalb der Tabelle	≤1mT (10 gauss)
  Grundresonanzfrequenz	2,500 Hz (nominell) ± 5%	Abmessung LxWxH	940 mm x 715 mm x 780 mm
  Zulässiges Umschlagmoment der Armatur	300 Nm	Gewicht (ohne Schachtel)	1.000 kg







  Spezifikationen für den Leistungsverstärker PA10K		Spezifikationen für den Bläser
  Nennleistung	10 kVA	Energie	4 kW
  Signal-Rausch-Verhältnis	≥ 65 dB	Luftstrom	0.38 m3/s
  Leistungsfähigkeit des Verstärkers	≥ 90%	Luftdruck	0 048 kgf/cm2
  Systemschutz	Mehrfach	Durchmesser des Luftkanals/Länge	120/4000 mm
  Abmessung (nicht gekartet) LxWxH	610 mm x 900 mm x 1,550 mm	Abmessung (nicht gekartet) LxWxH	610 mm x 750 mm x 1 450 mm
  Gewicht (ohne Schachtel)	400 kg	Gewicht (ohne Schachtel)	120 Kilo

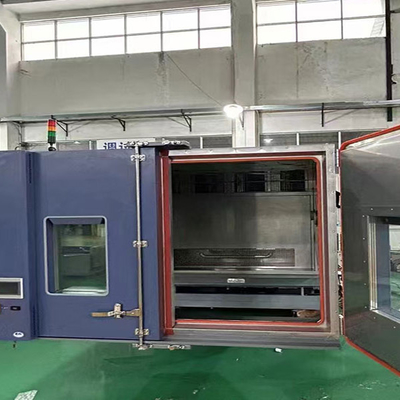

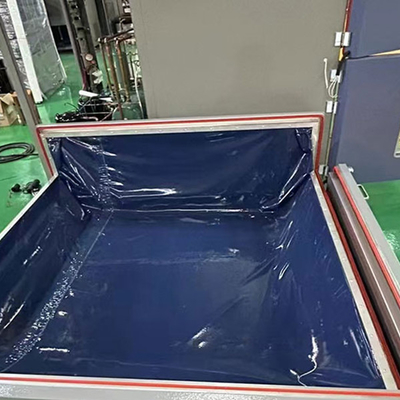

  Spezifikationen der Kammer



  Die Kammer	Abmessungen (mm)
  Kapazität	512L
  Die Abmessungen der Innenkammer	800 × 800 × 800 mm (W-Breite × D-Tiefe × H-Höhe mm)
  Temperaturbereich	-40°C+150°C
  Abkühlrate	+20°C~-40°C Durchschnitt im gesamten Bereich: 2°C/min
  Luftfeuchtigkeit	20%RH ∼98%RH
  Gesamtabmessungen	1200×2500×1500 (W-Breite × D-Tiefe × H-Höhe mm) ohne Abmessungen des Hebetisches
  Gewicht	1500 kg



4. Produktfunktionen

• Genaue Umweltbelastungsbeurteilung:
  • Simuliert Temperatur, Luftfeuchtigkeit und Vibrationsbelastungen.
  • Identifiziert Ausfallmechanismen und optimiert das Produktdesign für eine höhere Haltbarkeit.
  • Er liefert detaillierte Daten zur Verbesserung der Produktqualität und -zuverlässigkeit.
• Einhaltung von Branchennormen:
  • Sicherstellung der Einhaltung von ISO-, IEC- und automotive-spezifischen Normen.
  • Erleichtert den Marktzugang und stärkt das Vertrauen der Verbraucher.
  • Unterstützt die Durchsetzung von Sicherheits- und Qualitätsstandards durch die Regulierung.
• Forschung und Entwicklung
  • Ermöglicht die Bewertung neuer Materialien und Prototypen unter unterschiedlichen Umweltbedingungen.
  • Er liefert Daten für die Innovation und Entwicklung fortschrittlicher, zuverlässiger Produkte.

• • Herstellung und Qualitätssicherung:

  • Strenge Herstellungsprozesse:
    • Hochwertige Komponentenbeschaffung und Inspektion.
    • Präzise Montage durch ausgebildete Techniker in einer kontrollierten Umgebung.
    • Regelmäßige Kalibrierung mit nachvollziehbaren Referenznormen.
    • Strenge Qualitätsprüfungen und -inspektionen.
  • Qualitätszertifizierung und Validierung:
    • Zertifiziert und validiert von unabhängigen Prüflaboratorien.
    • Einhaltung internationaler und nationaler Normen.
    • Kontinuierliche Produktverbesserung auf der Grundlage von Technologie und Kundenfeedback.

5Anwendungsbereiche und Erfolgsgeschichten

• Elektronikindustrie
  • Ein führender Elektronikhersteller nutzte die Temperatur-Feuchtigkeit-Vibrations-Klimaprobekammer, um eine neue Generation von Smartphone-Komponenten zu testen.Die Ergebnisse der Prüfungen zeigten, daß eine bestimmte Art von Steckverbinder bei einer Kombination von hohen Temperaturen und Vibrationen zu lösen neigte.Durch die Neugestaltung des Steckers und die Verwendung geeigneter Materialien konnten sie die Zuverlässigkeit des Produkts verbessern und die Anzahl der Feldfehler reduzieren.Der Ruf des Unternehmens für Qualität wurde verbessert, und sie gewannen einen Wettbewerbsvorteil auf dem Markt.
  • Eine Elektronikforschungseinrichtung nutzte die Kammer, um die Langzeitstabilität neuer Halbleitermaterialien zu untersuchen.Die gewonnenen Daten halfen ihnen, ein neues Herstellungsverfahren zu entwickeln, das die Beständigkeit des Materials gegen Umweltbelastungen verbesserte, was zur Herstellung langlebigerer und effizienterer Halbleiter führt.
• Automobilindustrie
  • Ein Hersteller von Automobilteilen nutzte die Prüfkammer, um die Leistung einer neuen Motorsteuerungseinheit (ECU) zu bewerten.Die kombinierten Umweltprüfungen ergaben, daß die ECU Probleme mit ihren Schaltkreisen in einer Umgebung mit hoher Feuchtigkeit und Vibrationen hatte.Sie konnten Änderungen an der Konstruktion vornehmen und die Dichtung und das Bauteillayout verbessern, was zu einer zuverlässigeren ECU führte, die den strengen Standards der Automobilindustrie entsprach.
  • Ein großer Automobilhersteller hat die Kammer benutzt, um die Haltbarkeit des Fahrzeuginneren zu testen.Sie konnten geeignete Stoffe und Kunststoffe auswählen, die den Härten des täglichen Gebrauchs und den unterschiedlichen Klimabedingungen standhalten, die Kundenzufriedenheit zu erhöhen.
• Luft- und Raumfahrt
  • Ein Lieferant von Komponenten für die Luft- und Raumfahrt hat die Temperatur-Feuchtigkeit-Vibrations-Klimatische Testkammer verwendet, um eine neue Art von Avionikgehäuse zu testen.Die Tests halfen ihnen, mögliche Schwächen in der Konstruktion und im Material des Gehäuses unter extremen Temperatur- und Vibrationsbedingungen zu erkennenSie konnten Verbesserungen vornehmen und sicherstellen, daß das Gehäuse den strengen Anforderungen der Luft- und Raumfahrtindustrie entsprach und so zur Sicherheit und Zuverlässigkeit der Flugzeugsysteme beitrug.
  • Ein Forschungszentrum, das sich auf Luft- und Raumfahrtmaterialien konzentrierte, nutzte die Kammer, um das Verhalten von Verbundmaterialien in raumähnlichen Umgebungen zu untersuchen.Die von ihnen gesammelten Daten führten zur Entwicklung neuer Zusammensetzungen, die Temperaturschwankungen und Strahlenbeständigkeit erhöhen, die Technologie für zukünftige Raumfahrzeuge voranzutreiben.

7Dienstleistungen und Unterstützung

• Beratung vor dem Verkauf:

• • Fachtechnische Beratung, Demonstrationen und Schulungen.
  • Unterstützung bei der Auswahl der Prüfmethode und des Zubehörs
• Nachverkaufsservice:
  • Installation vor Ort, Inbetriebnahme und Wartung.
  • Ersatzteile, Upgrades und Serviceverträge für laufenden Support.
• Ausbildung und technische Unterstützung:
  • Benutzerschulungsprogramme für den effektiven Betrieb und die Interpretation von Daten.
  • 24/7 technischer Support und Hilfe bei der Fehlerbehebung.
  • Softwareaktualisierungen und Unterstützung von Datenanalysesystemen.
